Патент ссср 153109

Патент ссср 153109

Иллюстрации

Показать все

Реферат



Ло 1531Î9

Класс F 24f; 364, 2та

СССР

1С СО 03549 гитега;,,:.

1ЕХНЩГ ;;рд

Г Б 11 . .".Л

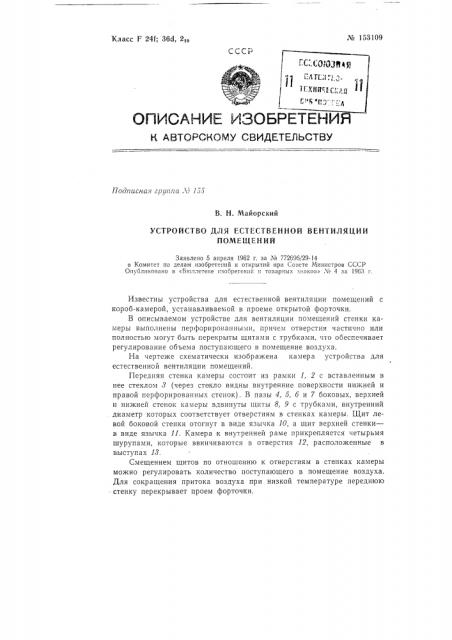

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписна» гриппа т 155

В. Н. Майорский

УСТРОЙСТВО ДЛЯ ЕСТЕСТВЕННОЙ ВЕНТИЛЯЦИИ

ПОМЕ(ЦЕНИЙ

Заявлено 6 апреля 1962 г, за М 772696г29-14 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Б оллетене изобретений и товарных знаков» .х, 0 4 3а 1963 г.

Известны устройства для естественной вентиляции помещений с короб-камерой, устанавливаемой в проеме открытой форточки.

В описываемом устройстве для вентиляции помещений стенки камеры выполнены перфорированными, причем отверстия частично или полностью могут быть перекрыты щитами с трубками, что обеспечивает регулирование объема поступающего в помещение воздуха.

На чертеже схематически изображена камера устройства для естественной вентиляции помещений.

Передняя стенка камеры состоит из рамки 1, 2 с вставленным в нее стеклом 8 (через стекло видны внутренние поверхности нижнсй и правой перфорированных стенок). В пазы 4, 5, б и 7 боковых, верхней и нижней стенок камеры вдвинуты щиты 8, 9 с трубками, внутренний диаметр которых соответствует отверстиям в стенках камеры. Щит левой боковой стенки отогнут в виде язычка 10, а щит верхней стенки— в виде язычка 11. Камера к внутренней раме прикрепляется четырьмя шурупами, которые ввинчиваются в отверстия 12, расположенные в выступах 18.

Смещением щитов по отношению к отверстиям в стенках камеры можно регулировать количество поступающего в помещение воздуха.

Для сокращения притока воздуха при низкой температуре переднюю стенку перекрывает проем форточки. № 153109

Предмет изобретения

Устройство для естественной вентиляции помещений в виде камеры, устанавливаемой в проеме открытой форточки, отл и ч а ю щ ее с я тем, что для регулирования объема поступающего в помещение воздуха стенки камеры выполнены перфорированными, отверстия которых. частично или полностью перекрываются щитами с трубками, l3 /2 11

Составитель М. Б. Сергеев

Редактор Б. A. Шнейдерман Техред А. А. Камышникова Корректор И. А. Шпынева

Подп. к печ. 10/V — 63 г. Формат бум. 70 (1081/i6 Объем 0,18 изд. л.

Зак. 1144/6 Тира>к 1050 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4, Типография, пр. Сапунова, 2.
