Реферат



Изобретение относится к вычислительной технике и может быть использовано, в частности, в устройствах сопряжения ЭВМ с носителем информации. Целью изобретения является расширение функциональных возможностей устройства за счет изменения порядка следования разрядов информации. Для этого в устройство введены второй регистр сдвига, триггер, два элемента И. В результате обеспечивается преобразование информации с заданным расположением разрядов в параллельном коде в информацию с обратным расположением этих разрядов. 1 ил.

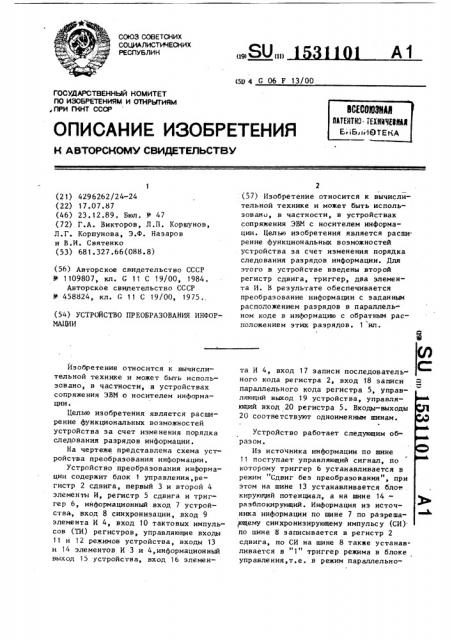

СОЮ3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) 3 (1П (50 4 G 06 F 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕГЕНИЯМ И ОТКРЫТИЯМ ,ПРИ ГКНТ СССР (21) 4296262/24-24 (22) 17.07.87 (46) 23.12.89. Бюл. У 47 (72) Г.А. Викторов, Л.П. Коршунов, Л,Г. Коршунова, Э.Ф. Назаров и В.И. Святенко (53) 681.327.66(088.8) (56) Авторское свидетельство СССР

Р 1109807, кл. G 11 С 19/00, 1984.

Авторское свипетельство СССР

У 458824, кл. Г 11 С 19/00, 1975., (54) УСТРОЙСТВО ПРЕОБРАЗОВАНИЯ ИНФОРМАЦИИ

Йзобретение относится к вычислительной технике и может быть использовано, в частности, в устройствах сопряжения ЭВМ о носителем информации °

Целью изобретения является расширение функциональных возможностей устройства за счет изменения порядка следования разрядов информации.

На чертеже представлена схема устройства преобразования информации.

Устройство преобразования информации содержит блок 1 управления,регистр 2 сдвига, первый 3 и второй 4 элементы И, регистр 5 сдвига и триггер 6, информационный вход 7 устройства, вход 8 синхронизации, вход 9 элемента И 4, вход 10 тактовых импульсов (ТИ) регистров, управляющие входы

11 и 12 режимов устройства, входы 13 и 14 элементов И 3 и 4,информационный выход 15 устройства, вход 16 элемен2 (57) Изобретение относится к вычислительной технике и может быть использовано, в частности, в устройствах сопряжения .ЭВМ с носителем информации. Целью изобретения является расши. рение функциональных возможностей устройства за счет изменения порядка следования разрядов информации. Для этого в устройстве введены второй регистр сдвига, триггер, два элемента И. В результате обеспечивается преобразование информации с заданным расположением разрядов в параллельном коде в информацию с обратным расположением этих разрядов. 1 ил. та И 4, вход 17 записи последовательного кода регистра 2, вход 18 записи параллельного кода регистра 5, управляющий выход 19 устройства, управляющий вход 20 регистра 5. Входы-выходы

20 соответствуют одноименным шинам.

Устройство работает следующим образом.

Из источника информации по шине

11 поступает управляющий сигнал, по которому триггер 6 устанавливается в режим "Сдвиг без преобразования", при этом на шине 13 устанавливается блот.. кирующий потенциал, а на шине 14— разблокирующий. Информация иэ источника информации по шине 7 по разреша,ющему синхронизирующему импульсу (СИ) по шине 8 записывается в регистр 2 сдвига, по СИ на шине 8 также устанавливается в "1" триггер режима в блоке управления,т.е. в режим параллельно1531101 го приема информации. Задержанный во времени в блоке 1 управлеНия СИ по шине 9 и далее через элемент И 4 записывает по шине 8 в старшие разряды регистра 5 сдвига информацию, находящуюся в регистре 2 сдвига,и запускает генератор тактовых импульсов блока 1 управления .Число ТИ, формируемых блоком 1 управления, определяется 1р потенциалом на шине 13 и для режима

Сдвиг без преобразования" равно числу бит входной информации (ш). ТИ, поступающие по шине 10 на входы рет., гистров 2 и 5 сдвига, последовательно 15 сдвигают записанную в регистры 2 и 5 информацию на m разрядов. В режиме

"Сдвиг без преобразования" информация в последовательном коде с выхода регистра 2 сдвига по шине 16 на выход 2р регистра 5 через элемент И 3 не пройдет, так как элемент И 3 по вто" рому входу заблокирован блокирующим потенциалом шины 13 с триггера 6. С приходом очередного СИ на шине 8 и ин-25 формации на шине 7 цикл сдвига аналогичен предыдущему. С приходом К-ro и

СИ где К = — — — отношение числа бит

m регистра 5 сдвига к числу бит регистра30

2 сдвига, запуска генератора ТИ в блоке 1 управления не происходит, блок 1 управления формирует в шину

19 стробирующий синхросигнал, по которому информация с регистра 5 сдвига по шине 15 воспринимается приемником информации.

Если без источника информации управляющий сигнал поступит на вход триггера 6 по шине 12, триггер 6 ус- 40 тановит на шине 13 раэблокирующий, а на шине 14 блокирующий потенциалы, т.е. устройство переключится в режим

"Сдвиг с преобразованием™. С приходом

СИ на шине 8 информация с шины 7 запи-45 сывается в регистр 2 сдвига. Задержанный во времени в блоке управления

СИ запустит генератор ТИ, который сформирует на шине 10 число ТИ, равное п. Эти ТИ информацию из регистра

2 сдвига последовательным кодом по шине 16 и далее через разблокирован- ный по второму входу элемент И 3 и первый вход регистра 5 сдвига сдвинут на п разрядов, т.е. информация по пер

55 вому СИ после сдвига окажется в ре гистре 5 с первого по ш-й разряд.

С приходом второго СИ на шине 8 и информации на шине 7 цикл сдвига аналогичен предыдущему, при этом при сдвиге информации с выхода ре;.и тра

2 сдвига по шине 16 в регистр 5 сдвига информация с выхода регистра 5 сдвига по шине 17 сдвигается в регистр

2 сдвига. В результате этого после второго цикла сдвига в регистре 5 в разрядах с 1-го по m-й находится информация второго СИ, а в разрядах (п+1) по 2m — информация первого СИ.

Так как циклы сдвига аналогичны, то с приходом третьего СИ на шине 8 в регистре 5 сдвига находится информация: с 1-ro no m-разряды третьего СИ; с (m+1) по 2m — второго СИ; с (2m+1) по 3m — первого СИ, С приходом К-ro СИ в регистре 5 сдвига, начиная с младших разрядов, находится информация К-го СИ,,К-1)

СИ, (К-2) СИ,..., 1-го СИ, и в шину

19 Формируется стробирующий синхросигнал.

Таким образом, за счет введения дополнительного регистра, триггера и двух элементов И обеспечивается преобразование информации с заданным расположением разрядов в параллельном коде в информацию с обратным расположеиием этих разрядов, что приводит к расширению функциональных воэможностей устройства.

Формул а и з о б р е т е н и я

Устройство преобразования информации, содержащее первый регистр сдвига и блок управления, о т л и ч а ющ е е с я тем, что, с целью расширения функциональных возможностей устройства за счет изменения порядка следования разрядов информации, в него введены второй регистр сдвига, триггер, первый и второй элементы И, причем выход первого элемента И соединен с входом записи последовательного кода первого регистра, выход ,второго элемента И соединен с входом режима первого регистра; вход приема параллельного кода которого соединен с соответствующим выходом второго регистра, выход последовательного кода которого подключен к первому входу первого элемента И, первый вход второго элемента И соединен с выходом задержанного синхроимпульса блока управления, выход сигнала разрешения параллельной записи которого соединен, 15311

Составитель А. Яковлев

Техред М.Ходанич Корректор М. Кучерявая

Редактор И. Шулла

Заказ 8028/50 Тираж 668 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 с соответствующими входами первого и второго регистров, вход записи параллельного кода второго регистра является информационным входом устройства, а вход записи последовательного

5 кода соединен с соответствующим выходом первого регистра, выход параллельного кода которого является информационным BbJxopoM устройства, первый и второй установочные входы триггера являются соответствующими входами режимов преобразования и отсутствия преобразования информации устройства, выход триггера соединен с

01 6 вторым входом первого элемента И и входом режима блока управления, вход синхроимпульса блока управления соединен с соответствующим входом второго регистра и является входом синхронизации устройства, инверсный выход триггера подключен к второму входу второго элемента И, стробирующий выход блока управления является выходом сигнала съема информации устройства, выход импульсов сдвига блока управления связан с соответствующими входами первого и второго регистров.
