Устройство для сопряжения цвм с магнитофоном

Устройство для сопряжения цвм с магнитофоном

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике и может быть использовано для связи ЦВМ с кассетным бытовым магнитофоном звукозаписи. Цель изобретения - повышение достоверности обмена информацией за счет увеличения времени распознавания информации внутри битового интервала. Устройство содержит канал ввода и канал вывода. Устройство обеспечивает обмен информацией ЦВМ с магнитофоном звукозаписи с повышенной помехозащищенностью ввода информации. 1 ил.

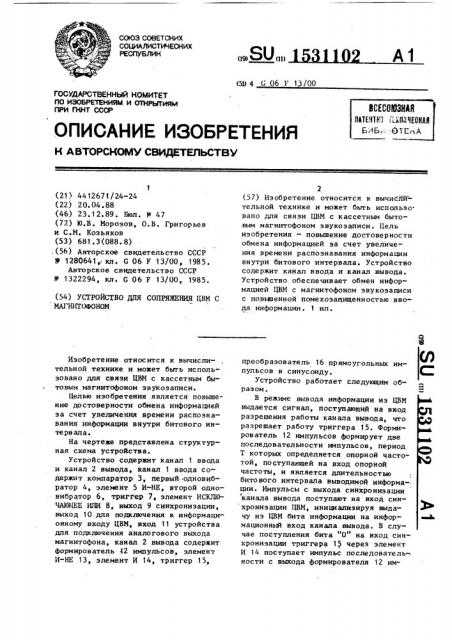

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) А1 (594 Ь 06 Р 1 /00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ fHHT СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4412671/24-24 (22) 20.04.88 (46) 23.12.89. Бюл. !(47 (72) Ю.В . Морозов, О.В. Григорьев и С.М. Козьяков (53) 681.3(088. 8)

:(56) Авторское свидетельство СССР

У 1280641,i кл. G 06 F 13/00, 1985.

Авторское свидетельство СССР

Р 1322294, кл. С 06 F 13/00, 1985. (54) УСТРОЙСТВО ДЛЯ СОПРЯЖЕНИЯ ЦВМ С

МАГНИТОФОНОМ

Изобретение относится к вычислительной технике и может быть использовано для связи ЦВМ с кассетным бытовым магнитофоном звукозаписи.

Целью изобретения является повышение достоверности обмена информацией за счет увеличения времени распознавания информации внутри битового интерв ала.

На чертеже представлена структурная схема устройства.

Устройство содержит канал 1 ввода и канал 2 вывода, канал 1 ввода содержит компаратор 3, первый одновибратор 4, элемент 5 И-HE второй одновибратор 6, триггер 7, элемент HCKJINЧАЮЩЕЕ ИЛИ 8, выход 9 синхронизации, выход 10 для подключения к информационному входу ЦВМ, вход 11 устройства для подключения аналогового выхода магнитофона, канал 2 вывода содержит формирователь 42 импульсов, элемент

И-НЕ 13, элемент И 14, триггер 15, 2 (57) Изобретение относится к вычислительной технике и может быть использовано для связи ЦВМ с кассетным бытовым магнитофоном звукозаписи. Цель из обретения — повышение дост овер нос ти обмена информацией за счет увеличения времени распознавания информации внутри битового интервала. Устройство содержит канал ввода и канал вывода.

Устройство обеспечивает обмен информацией ЦВМ с магнитофоном звукозаписи с повышенной помехозащищенностью ввода информации. 1 ил. преобразователь 16 прямоугольных импульсов в синусоиду.

Устройство работает следующим образом.

В режиме вывода информации иэ ЦВМ выдается сигнал, поступающий на ввод разрешения работы канала вывода, что разрешает работу триггера 15. Формирователь 12 импульсов формирует две последовательности импульсов, период

Т которых определяется опорной часто" той, поступающей на вход опорной частоты, и является длительностью битового интервала выводимой информации. Импульсы с выхода синхронизации канала вывода поступают на вход син хронизации ЦВМ, инициализируя выдачу из ЦВМ бита информации на информационный вход канала вывода, В случае поступления бита "0" на вход синхронизации триггера 15 через элемент

И 14 поступает импульс последовательности с выхода формирователя 12 им1531102 пульсов, в случае поступления бита

"1" на вход синхронизации триггера

15 через элемент И 14 поступают как импульс последовательности с выхода, так и импульс с первого выхода формирователя 12 импульсов. Триггер 15 переключает свой выход по каждому импульсу с элемента И 14, обеспечивая манчестерское кодирование посылок ин- 10 формации. Каждая посылка (бит) информации начинается по импульсу последовательности импульсов на втором выходе формирователя 12 импульсов.

В режиме ввода информации устройство. работает следующим образом.

С выхода магнитофона на вход 11 канала ввода последовательно поступает аналоговая информация с бифазным кодированием посылок, которые компаратором 3 преобразуются в прямоугольные импульсы уровней логического нуля и логической единицы. Импульсы с выхода компаратора 3 поступают на одно- 25 вибратор 4, который формирует короткий импульс по каждому фронту импульсов входного напряжения. Первый импульс каждой посылки (бита) с выхода одновибратора 4 через элемент И-HE 5 пос упает на вход одновибратора 6, который формирует отрицательный импульс заданной длительности, который запрещает на это время прохождение импульсов одновибратора 4 на вход одновибратора 6 (таким образом, любые измене-35 ния сигналов в течение времени длительности этого импульса на входе 11 устройства, в частности, из-за коротких импульсов помех, не влияют на работу устройства).

По отрицательному фронту импульса с выхода одновибратора 6 в триггере 7 фиксируется состояние выхода компаратора 3 в начале посылки (бита) —, 45 логическая единица или логический нуль. Таким образом, иа элементе

ИСКЛЮЧАЮЩЕЕ ИЛИ 8 производится сравнение сигналов с выходов компаратора 3 и триггера 7 (уровень сигнала с компаратора 3 на начало посылки).

При несовпадении сигналов на входах элемента 8 на выходе формируется сигнал логической единицы, соответствующий биту "1" информации. Информация с выхода элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 8 поступает в ЦВМ последовательньи кодом через информационный выход 10 ка нала вывода, куда записывается по по ложительному фронту импульса с выхода

1одновибратора h.

Фиксирование информации бит " 1" в ЦВМ производится на середине отрезка времени t > = 6/8 Т, т.е. на расстоянии 3/8 Т от начала и конца импульса логической единицы, что обеспечивает достоверность считывания информации с магнитофона в случае сдвига второго фронта бита "1" или фронта начала следующего бита (за счет изменения скорости движения ленты) на 3/8 Т. За счет изменения величины задержки одновибратора 6 (в качестве одновибратора может быть, например, применен программируемый интервальный таймер типа К580ВИ53) можно сдвигать момент фиксации информации в

ЦВМ, выбирая ее в зависимости и требований, преъявляемых к устройству для сопряжения ЦВМ с магнитофоном: если возможны изменения скорости движения ленты в магнитофоне, если запись информации на магнитную ленту и считывание информации с магнитофонной ленты осуществляется на разных

ЦВМ и магнитофонах и при этом исключается цозможность наведения на аналоговом информационном входе 11 канала ввода кратковременных помех, то можно величину задержки r. на одновибраторе 6 выбрать равной 1/2 Т; если же необходимо максимально защититься от влияния кратковременных помех на входе 11 (H отрабатываемых компаратором

3), то эту величину можно выбрать равной 3/4 Т;

Формула из обретения

Устройство для сопряжения ЦВМ с магнитофоном, содержащее канал ввода и канал вывода, причем вход канала ввода является входом устройства для подключения аналогового выхода магнитофона, выход синхронизации и информационный выход канала ввода являются выходами устройства для подключения соответственно входа синхронизации и информационного входа ЦВМ, информационный вход, вход разрешения и вход синхронизации канала вывода являются входами устройства для подключения информационного выхода, выхода разрешения и выхода синхронизации ЦВМ, аналоговый выход и выход синхронизации канала вывода являются выходами устройства для подключения соответст-, Составитель С. Бурухин

Техред М.Ходанич Корректор Л Патай

Редактор И. Шулла

Заказ 8028/50 Тираж бб8 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. ужгород, ул. Гагарина, 101

15311 венно аналогового входа магнитофона и входа синхронизации ЦВМ, причем канал ввода содержит компаратор, пер вый, второй одновибраторы, элемент

И-НЕ, триггер, при этом вход канала

5 ввода через компаратор соединен с входом первого одновибратора, выход которого соединен с первым входом элеме н та И-НЕ, выход которо го с оединен с входом второго одновибратора, канал вывода содержит триггер и преобразователь прямоугольных импульсов в синусоиду, при этом в канале вывода выход триггера через преобразователь прямоугольных импульсов в синусоиду соединен с аналоговым выходом канала вывода, отличающеес я тем, что, с целью повышения достоверности обмена информацией за счет 20 увеличения времени распознавания информации внутри битового интервала, в канал ввода введен элемент ИСКЛ10ЧА10ЩЕЕ ИЛИ, причем в канале ввода выход компаратора соединен с информационным 25 входом триггера и с первым входом эле02 б мента ИСКЛ10ЧАКЩЕЕ ИПИ, второй вход и выход которого соединены соответственно с выходом триггера и с информационным выходом канала ввода, выход второго одновибратора соединен с вторым входом элемента И-НЕ, с входом синхронизации триггера и выходом синхронизации канала ввода, при этом в канал вывода введены формирователь импульсов, элемент И-НЕ и элемент И, в канале вывода вход формирователя импульсов, первый вход элемента И-НЕ и нулевой вход триггера являются соответственно входом синхронизации, информационным входом и входом разрешения канала вывода, первый выход формирователя импульсов соединен с вторым входом элемента И-НЕ, выход которого соединен с первым входом элемента И, выход которого соединен с входом синхронизации триггера, второй выход формирователя импульсов соединен с вторьи входом элемента И и с выходом синхронизации канала вывода.
