Вычислительный узел цифроаналогового матричного процессора для решения задач теории переноса

Вычислительный узел цифроаналогового матричного процессора для решения задач теории переноса

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике, в частности к гибридным вычислительным устройствам, и предназначено для решения задач теории переноса, описываемых интегродифференциальными уравнениями в частных производных. Цель изобретения - расширение функциональных возможностей за счет решения интегродифференциальных уравнений переноса. Вычислительный узел содержит N вычислительных элементов, каждый из которых имеет группу из (N+3)-х регистров 2, группу из (N+3)-х цифроаналоговых преобразователей 3, сумматор 4 и инвертор 5. 2 ил.

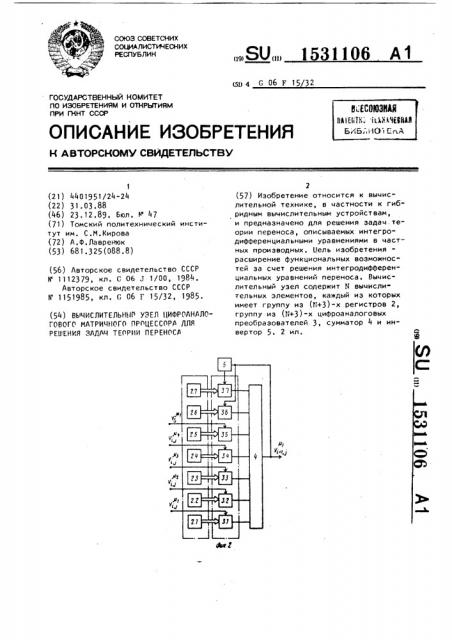

СОЮЗ СОВЕТСКИХ
