Устройство магнитной записи с динамическим подмагничиванием

Устройство магнитной записи с динамическим подмагничиванием

Иллюстрации

Показать все

Реферат

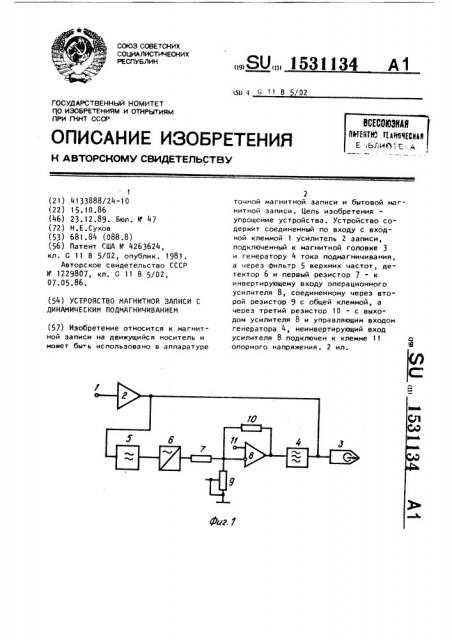

Изобретение относится к магнитной записи на движущийся носитель и может быть использовано в аппаратуре точной магнитной записи и бытовой магнитной записи. Цель изобретения - упрощение устройства. Устройство содержит соединенный по входу с входной клеммой 1 усилитель 2 записи, подключенный к магнитной головке 3 и генератору 4 тока подмагничивания, а через фильтр 5 верхних частот, детектор 6 и первый резистор 7 - к инвертирующему входу операционного усилителя 8, соединенному через второй резистор 9 с общей клеммой, а через третий резистор 10 - с выходом усилителя 8 и управляющим входом генератора 4. Неинвертирующий вход усилителя 8 подключен к клемме 11 опорного напряжения.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

Oil 4 С 1 1 В 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

Г О ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4133888/24-10 (22) 15.10.86 (46) 23.12.89. Бюл. Н 47 (72) Н.Е.Сухов (53) 681.84 (088 ° 8) (56) Патент США и 4263624, кл. G 11 В 5/02, опублик. 1981.

Авторское свидетельство СССР

H 1229807, кл. G 11 В 5/02, 07.05.86. (54) УСТРОЙСТВО МАГНИТНОЙ ЗАПИСИ С

ДИНАМИЧЕСКИМ ПОДМАГНИЧИВАНИЕМ (57) Изобретение относится к магнитной записи на движущийся носитель и может бысть использовано в аппаратуре

ÄÄSUÄÄ 1531134 А1

2 точной магнитной записи и бытовой магнитной записи. Цель изобретения упрощение устройства. Устройство содержит соединенный по входу с входной клеммой 1 усилитель 2 записи, подключенный к магнитной головке 3 и генератору 4 тока подмагничивания, а через фильтр 5 верхних частот, детектор 6 и первый резистор 7 - к инвертирующему входу операционного усилителя 8, соединенному через второй резистор 9 с общей клеммой, а через третий резистор 10 — с выходом усилителя 8 и управляющим входом генератора 4, неинвертирующий вход усилителя 8 подключен к клемме 11 опорного напряжения. 2 ил.

1531134 ! эо< ретение относится к технике

t аг.".«т«о<< записи, а именно к устройс.гг.;«, н.<гнитной записи аналоговых

c <ã«àëîâ с подмагничиванием высоко<:е<от«<»< переме«ным полем.

Ц=п<, «зобрете«ия — упрощение устро<,с < ва .

На фиг. 1 представлена схема устлси,=гол; на фиг. ? - характеристики

n < у«< рс<ва нил тока подма гничива ния в зависимости от уровня высокочастот«<<х составляющих нр«различных эна:е««ях солрот«еле««л второго резистора. 15

Ус < ро<йство (ф«г. 1) содержит соединенный по входу с входной клеммой

1 усилитель 2 записи, выход которого подключен к входу л<агнитной головки

3 запис« и к выходу генератора 4 тока подмагничивания, а также через фильтр > верхних частот, детектор 6, первый резистор 7 - к инвертирующему входу операционного усилителя (ОУ)

8, который соединен через второй ре" зистор 9 с общей клеммой, а через третий резистор 10 - с выходом ОУ 8 и управляющим входом генератора 4, при этом неинвертирующий вход ОУ 8 подключен к клемме 11 опорного напря- 3р жения .

Устройство работает следующим образом.

При появлении в спектре сигнала а«<.иси высокочастотных составляющих

«к<ход детектора 6 отпирается и через . езистор 7 начинает втекать ток, при с.дящий к уменьшению напряжения на

<;«<к<де ОУ 8 и уменьшению тока подмаг40 ничивания. Поскольку при подстройке режима под конкретную магнитную ленту резистором изменяются как начальный ток подмагничивания, так и крутизна характеристики по сигналу детектора 6 (фиг. 2), после нормирования все характеристики идентичны, что обеспечивает оптимальное регулирование тока подмагничивания для всех типов магнитных лент, т.е ° оптимальная настройка устройства под разные типы лент обеспечивается единственным подстроечным резистором.

Формула и з о б р е т е н и я

Устройство магнитной записи с динамическим подмагничиванием, содержащее соединенный по входу с входной клеммой усилитель записи и генератор тока подмагничивания, выходы которых подключены к входу магнитной головки записи, фильтр верхних частот, вход которого соединен с выходом усилителя записи, а выход - с входом детектора, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, в него введены операционный усилитель, три резистора и клемма источника опорного напряжения, при этом последняя подключена к неинвертирующему входу операционного усилителя, инвертирующий вход которого соединен через первый резистор с выходом детектора, через второй резистор — с общей клеммой, через третий резистор - с выходом операционного усилителя и управляющим входом генератора тока подмагничивания.
