Реферат



Изобретение относится к технике магнитной записи и предназначено для контроля качества магнитного носителя. Цель изобретения - повышение точности контроля. Устройство содержит задающий генератор 2, делитель 3 частоты, блоки 4 и 7 записи и воспроизведения с головками 5 и 8 записи и воспроизведения, блок 9 предварительной памяти, блок 10 регистров, счетчик 11 импульсов, линию 12 задержки и блок 13 опроса регистров, причем блок 7 воспроизведения состоит из амплитудных дискриминаторов 14 и 15 по положительному и отрицательному сигналам воспроизведения, блока 16 сложения, триггера 17, формирователя 18 импульсов по экстремуму, Д-триггера 19, детектора 20 нуль-переходов, элемента 21 запрета, одновибратора 22, полосового фильтра 23 и усилителя 24. В устройство дополнительно введены амплитудный корректор 25, фазовый детектор 26, фильтр 27 нижних частот, усилитель 28 постоянного тока и управляемый генератор 29. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ6ЛИК

SD 4 1 11 В 27/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

l10 иэОБРетениям и ОзнРытиям пРи Гннт сссР

1 (21) 4092469/24-10 (22) 18.07.86 (46) 23.12.89, Вюл. У 47 (72) С.В.Иванов, А.Ж.Курмаев, В.МЛексин и С.Д.Майоров (53) 681.84 (088.8) (56) Авторское свидетельство СССР

Ф 847369, кл. G 11 В 27/36, 1979.

Авторское свидетельство СССР

У 1182576, кл . G 11 В 27/36, 1984.

„„SU„„1531155 А1

2 (54) УСТРОЙСТВО ЛЛЯ КОНТРОЛЯ КАЧЕСТВА МАГНИТНОГО НОСИТЕЛЯ (57) Изобретение относится к технике магнитной записи и предназначено для контроля качества магнитного носителя. Цель изобретения — новышение точности контроля. Устройство содержит задающий генератор 2, делитель 3 частоты, блоки 4 и 7 записи и воспроиэI

1531155

20 ведения с головками 5 и 8 записи и воспроизведения, блок 9 предварительной памяти, блок 10 регистров, счетчик 11 импульсов, линию 12 задержки и блок 13 опроса регистров, причем

5 блок 7 воспроизведения состоит из амплитудных дискриминаторов 14 и 15 по положительному и отрицательному сигналам воспроизведения, блока 16 сложения, триггера 17, формирователя

Изобретений относится к приборостроению, а точнее к магнитной записи, в частности к устройствам для контроля качества магнитного носителя, и может быть использовано при изготовлении магнитных лент при их массовом производстве.

Цель изобретения — повышение точ- 25 ности контроля путем повышения достоверности определения коэффициента выпадения сигналов.

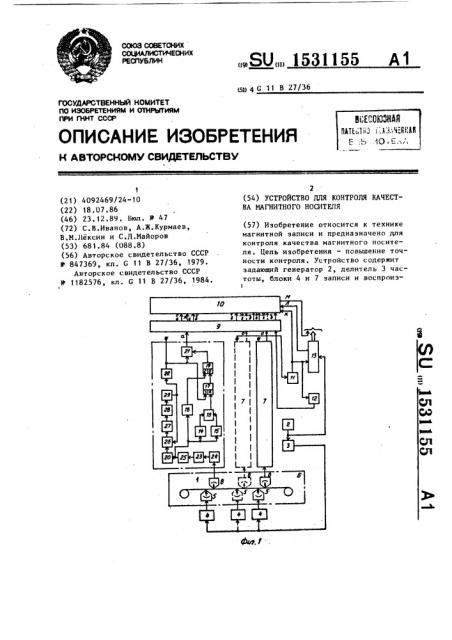

На фиг. 1 приведена структурная схема устройства; на фиг. 2 — сигналограммы, поясняющие работу блока воспроизведения.

Устройство для контроля качества магнитного носителя 1 содержит (фиг. 1) задающий генератор 2, делитель 3 частоты, блоки 4 записи с магнитными головками 5 записи, механизм 6 транспортирования носителя

1, блоки 7 воспроизведения с головками 8, блок 9 предварительной памяти сигналов выпадения, блок 10 регистров, счетчик 11 импульсов, линию 12 задержки и блок 13 опроса регистров.

Блок 7 воспроизведения состоит из амплитудных дискриминаторов 14 и 15 45 по положительному и отрицательному сигналам воспроизведения соответственно, блока 16 сложения, триггера

17, формирователя 18 импульсов по экстремуму на каждую волну отклика воспроизведенного сигнала, D-триггера 19, детектора 20 нуль-переходов, элемента 21 запрета, одновибратора

22, полосового фильтра 23 и усилителя 24, а также содержит амплитудный корректор 25, фазовый детектор 26, фильтр 27 нижних частот, усилитель

28 постоянного тока и управляемый генератор 29.

18 импульсов по экстремуму, D-триггера 19, детектора 20 нуль-переходов, элемента 21 запрета, одновибратора

22, полосового фильтра 23 и усилителя 24. В устройство дополнительно введены амплитудный корректор 25, фазовый детектор 26, фильтр 27 нижних частот, усилитель 28 постоянного тока и управляемый генератор 29. 2 ил.

Устройство работает следующим образом.

Высокочастотный сигнал от задающего генератора 2 поступает на блок

13 опроса регистров и через делитель

3 частоты - на блоки 4 записи для формирования испытательного сигнала.

Записываемые одновременно по всем дорожкам носителя испытательные сигналы воспроизводятся магнитными головками 8 и усиливаются усилителями

24 блоков 7 воспроизведения. Посредством амплитудного дискриминатора

14 формируются импульсы по превышении воспроизводимым сигналом заданного полюжитель г о уровня (фиг. 2а, в) .

Аналогично формируется сигнал амплитудным дискриминатором 15 (фиг.2а,г) .

На детекторе 20 формируются импульсы, фронты которых соответствуют нулевым значениям сигнала воспроизведения (фиг.2а,б). Сигнал с выхода детектора 26 изменяет частоту управляемого генератора 2 в случае колебаний скорости испытуемого носителя 1 либо в случае, если на выходе детектора

20 не формируется сигнал при появлении участка носителя с дефектным рабочим слоем (фиг.2а,б,д,к).

Формирователь 18 формирует импульсы, соответствующие временному положению максимальной амплитуды воспроизводимого сигнала (фиг.2е), которые поступают на С-вход триггера 19 и обеспечивают формирование зоны выпадения сигнала (фиг.2ж). Если при воспроизведении на определенном участке носителя из-за дефекта рабочего слоя воспроизводимый сигнал временно отсутствует, то генератор 29 обеспечивает устойчивое формирование сигналов тактовой частогы, а также сигна5

15311 лов выпадения (фиг. 2к,л) . Счетчики блока 9 осуществляют подсчет числа импульсов выпадений по каждому из ка,налов.

5 формулаизобретения

Устройство для контроля качества магнитного носителя, содержащее задающий генератор, делитель частоты, 10 блоки записи и воспроизведения с магнитными головками записи и воспроизведения соответственно, блок предварительной памяти сигналов выпадений, 15 блок регистров, счетчик импульсов, линию задержки и блок опроса регистров, при этом блок воспроизведения содержит амплитудные дискриминаторы по положительному и отрицательному сигналам воспроизведения, блок сложения, триггер, формирователь импульсов по экстремуму иа каждую полуволну отклика воспроизведенного сигнала, Dтриггер, детектор нуль-переходов, зле-25 мент запрета, одновибратор, последовательно соединенные полосовой фильтр и усилитель, вход которого подключен к входу блока воспроизведения, тактовый вход которого соединен с выходом одновибратора, первым входом элемента запрета и установочным входом триггера, вход "Сброс" которого подключен через блок сложения к выходам амплитудных дискриминаторов, а выход соединен с D-входом D-триггера, С-вход которого подключен к выходу формирователя импульсов по экстремуму на каждую полуволну отклика воспроизведенного сигнала, а выход

D-триггера соединен с вторым входом

40 элемента запрета, выход которого подключен к информационному выходу блока воспроизведения, задающий генератор выходом соединен с. первым входом

45 блока опроса регистров и через дели.тель частоты — с выходами блоков за55 6 писи, к выходам которых подключены магнитные головки записи, головки воспроизведения подключены к входам соответствующих блоков воспроизведения, а первый выход блока опроса регистров соединен с первым входом управления блока регистров, причем разрядные входы блока регистров подключены поразрядно к соответствующим выходам блока предварительной памяти сигналов выпадений, информационные входы которого поразрядно соединены с информационными выходами блоков воспроизведения, установочный вход блока предварительной памяти через линию задержки подключен к установочным входам блоков регистров и блока опроса регистров, а также к выходу счетчика импульсов, вход которого соединен с тактовым выходом одного из блоков воспроизведения, о т л ич а ю щ е е с я тем, что, с целью ,повышения точности контроля путем определения коэффициента выпадения сигналов, в каждый из блоков воспроззведения введены амплитудный коррекtop, фазовый детектор, фильтр нижних частот, усилитель постоянного тока и управляемый генератор, при этом вход амплитудного корректора соединен с выходом полосового фильтра, а выход подключен к входам амплитудных дискриминаторов по положительному и отрицательному сигналам воспроизведения, формирователя импульсов по экстремуму на каждую полуволну отклика воспроизведенного сигнала и детектора нульпереходов, выход которого соединен с первым входом фазового детектора, второй вход которого подключен к выходу управляемого генератора и входу одновибратора, а выход фазового детектора через последовательно соединенные фильтр нижних частот и усилитель постоянного тока соединен с входом управляемого генератора.

1531155

)loaoxumeasgaiu уровень е 6юст3ернаю ин риация

4 осто/ориана ииЯоРи0ЦиЯ

ЯпстоРериая инфор ация ?остойрная инфориаци/7

Фие. 2
