Реферат



Изобретение относится к электроакустике. Цель изобретения - расширение динамического диапазона. Устройство содержит четырехдорожечный магнитофон, два из четырех усилителя записи выполнены с суммирующими входами, к которым присоединены шины входных сигналов тыловых каналов и по одному из передних каналов. Рабочие зазоры головки 13 воспроизведения смещены относительно рабочих зазоров головки 12 воспроизведения навстречу движению магнитной ленты 11 на расстояние, меньшее соответствующего смещения зазоров головки 10 относительно зазоров головки 9, что обеспечивает излучение звуков тыловыми громкоговорителями раньше соответствующих компонент этих звуков передними громкоговорителями. Величина упреждения обеспечивает эффект предшествования, т.е. сохраняется локализация и расширяется динамический диапазон. 1 ил, 1 п. ф-лы.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 Н 04 S 5/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

Ср

Сл:

М

Сл

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР (21) 3970564/24-10 (22) 22.10.85 (46) 23.12.89. Бюл.-¹ 47 (72) О.В. Зайцев (53) 681.84 (088.8) (56) Гельфанд С.К. Слух. — M.: Медицина, 1984, с. 304-306

Кинг Г. Руководство по звукотехнике. — Л.: Энергия, 1980, с. 304306. (54) УСТРОЙСТВО ДЛЯ ЗАПИСИ-ВОСПРОИЗВЕЛГНИЯ КВАЛРОФОНИЧЕСКИХ ПРОГРАММ (57) Изобретение относится к электроакустике. Цель изобретения — расширение динамического диапазона. Устройство содержит четырехдорожечный магнитофон, два из четырех усилителя записи выполнены с суммирующими

„„SU„„1531232 A 1

2 входами, к которым присоединены шины входных сигналов тыловых каналов и по одному из передних каналов.Рабочие зазоры головки 13 воспроизведения смещены относительно рабочих зазоров головки 12 воспроизведения навстречу движению магнитной ленты

11 на расстояние, меньшее соответствующего смещения зазоров головки

10 относительно зазоров головки 9, что обеспечивает излучение звуков тыловыми громкоговорителямп раньше соответствующих компонент этих звуков передними громкоговорителями.

Величина упреждения обеспечивает эффект предшествования, т.е. сохраняется локализация и расширяется динамический диапазон. 1 ил.

1531232

Составитель В. Махонин

Техред Л.Олийнык Корректор С. Ыекмар

Редактор Н. Лазаренко

Заказ 7967/57 Тираж 626 Подписное

ВНИИПИ Гас.ударственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

Изобретение относится к электро,кустике и может быть использовано для квадрофонии с применением четырехдорожечной магнитной записи.

Пель изобретения — расширение динамического диапазона.

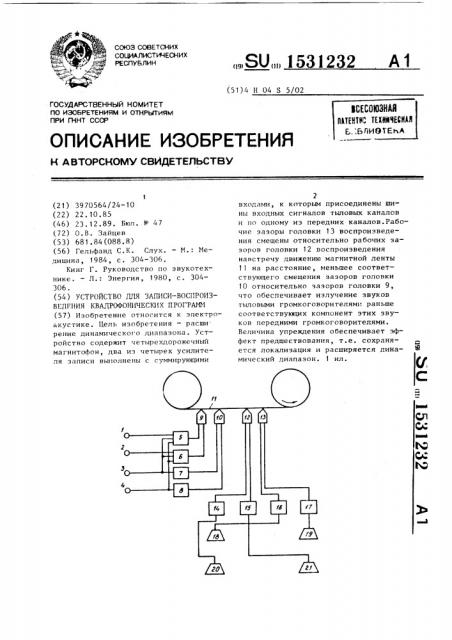

На чертеже приведена блок-схема устройства.

Устройство содержит входные шины

1-4, подключенные через соответствующие усилители 5-8 записи к головкам

9 и 10 записи, сопряженным с магнитной лентой 11. Головки 12 и 13 воспроизведения связаны через соответствующие усилители 14-17 воспроизведения с громкоговорителями 18-21, из которых 18 — левый тыловой, 19 — правый тыловой, 20 — левый передний, 21 0 правый передний. Рабочие зазоры головки 13 воспроизведения смещены относительно зазоров головки 12 навстречу движению магнитной ленты 11 на расстояние, меньшее соответствующего смещения зазоров головки 1О относительно зазоров головки 9 записи.

Это расстояние обеспечивает излучение звуков тыловыми громкоговорителями 18 и 19 ранее соответствующих компонент этих же звуков, излучаемых громкоговорителями 20 и 21.

В соответствии с психоакустическим эффектом предшествования это упреждение, установлении в пределах 5

50 мс, обеспечивает i, вильную локализацию тьгловых сигналов, а смешение звуков, излучасмых передними громкоговорителями, расширяет динамический

40 диаиазспс устройства. формула изобретения

Устройство для записи-воспроизведения квадрофонических программ, содержащее четыре входных шины, связанные через соответствующие усилители записи с головками записи, сопряженными с соответствующими дорожками магнитной ленты, и головки воспроизведения, сопряженные с соответствующими дорожками магнитной ленты и подключенные через усилители воспроизведения к соответствующим громкоговорителям, о т л и ч а ю щ е е с я тем, что, с целью расширения динамического диапазона, два зазора одной головки записи смещены по направлению движения магнитной ленты на величину, превышающую смещение соответствующих зазоров одной головки воспроизведения и соответствующую временному интервалу в пределах от 5 до 50 мс при заданной скорости движения магнитной ленты, при этом вход и два дополнительных суммирующих входа одного усилителя записи соединены с входными шинами сигналов переднего левого и левого и правого тыловых каналов, вход и два дополнительных суммирующих входа второго усилителя эаписи— с входными шинами сигналов переднего правого и левого и правого тыловых каналов, входы третьего и четвертого усилителей записи соединены с входными шинами сигналов соответствующих тыловых каналов, а тыловые громкоговорители подключены к выходам усилителей воспроизведения, связанных с головкой воспроизведения, имеющей смещение зазоров по отношению к зазорам соответствующей головки записи. !
