Реферат

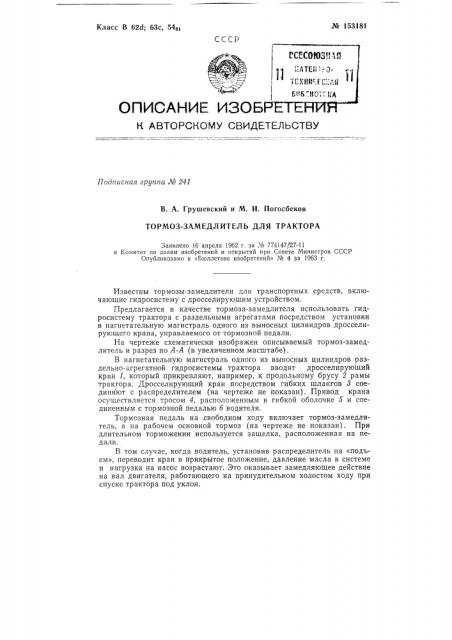

№ 15318)

Класс В 62d; 63с, 54„

СССР

ОПИСАНИЕ ИЗОБ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Поаписная группа М 241

В. А. Грушевский и М. И. Погосбеков

ТОРМОЗ-ЗАМЕДЛИТЕЛЬ ДЛЯ ТРАКТОРА

Заявлено 16 апреля 1962 г. за Х. 774147/27-11 в 1(омитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 4 за 1963 г.

Известны тормозы-замедлители для транспортных средств, включающие гидросистему с дросселирующим устройством.

Предлагается в качестве тормоза-замедлителя использовать гидросистему трактора с раздельными агрегатами посредством установки в нагнетательную магистраль одного из выносных цилиндров дросселирующего крана, управляемого от тормозной педали.

На чертеже схематически изображен описываемый тормоз-замедлитель и разрез по А-А (в увеличенном масштабе).

B нагнетательную магистраль одного из выносных цилиндров раздельно-агрегатной гидросистемы трактора вводят дросселирующий кран 1, который прикрепляют, например, к продольному брусу 2 рамы тракгора. Дросселирующий кран посредством гибких шлангов 8 соединяют с распределителем (на чертеже не показан). Привод крана осуществляется тросом 4, расположенным в гибкой оболочке 5 и соединенным с тормозной педалью б водителя.

Тормозная педаль на свободном ходу включает тормоз-замедлитель, а на рабочем основной тормоз (на чертеже не показан). При длительном торможении используется защелка, расположенная на педали.

В том случае, когда водитель, установив распределитель на «подьем», переводит кран в прикрытое положение, давление масла в системе и нагрузка на насос возрастают. Это оказывает замедляющее действие на вал двигателя, работающего на принудительном холостом ходу при спуске трактора под уклон. № 153181

Для исключения интенсивного нагрева масла при длительном торможении в гидросистему может быть включен радиатор 7.

Описываемый тормоз-замедлитель может найти применение для увеличения интенсивности торможения трактора при спуске под уклон.

Предмет изобретения

Применение раздельно-агрегатной гидросистемы трактора в качестве тормоза-замедлителя путем установки в нагнетательную магистраль одного из выносных цилиндров дросселирующего крана, управляемого от тор м оз ной п едал и.
