Способ высокочастотной сварки текстильных изделий плоской формы

Способ высокочастотной сварки текстильных изделий плоской формы

Иллюстрации

Показать все

Реферат



Изобретение относится к швейной промышленности и позволяет повысить прочность при одновременном улучшении качества шва. Края сложенных для соединения текстильных деталей предварительно перед обработкой в высокочастотном поле прочесывают игольчатыми дисками до получения однородного по толщине материала. 4 ил.

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУЬЛИК

„.SU,, 1531 (51) 4 А 41 Н 43/04

ЙСЕСО10ЗНАЯ

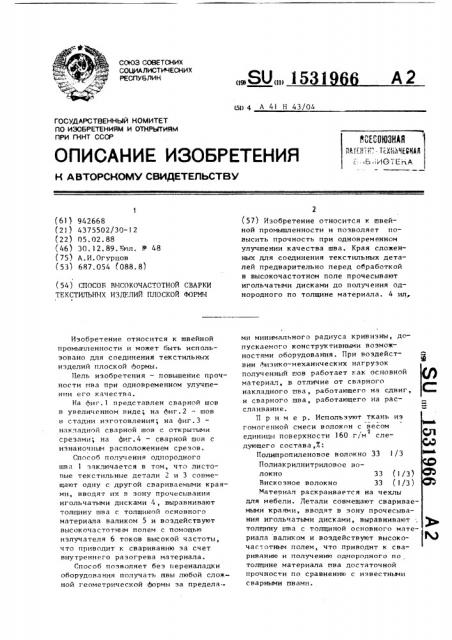

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ с Б i rlG ЕriA

1 (61) 942668 (21) 4375502/30-)2 (22) 05.02. 88 (46) 30.12.89.Бюл. )и 48 (75) А.И.Огурцов (53) 687.054 (088. 8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (54) СПОСОБ В1)СОКОЧАСТОТНОЙ СВАРКИ

ТЕКСТИЛЬНЫХ ИЗДЕЛИЙ ПЛОСКОЙ ФОРМЧ

Изобретение относится к швейной промьпчленности и может быть использовано для соединения текстильных иэделий плоской формы.

11ель изобретения — повышение прочности шва при одновременном улучшении его качества.

На фиг.1 представлен сварной шов в увеличенном виде; на фиг.2 — шов в стадии изготовления; на фиг.3 накладной сварной шов с открытыми срезами; на фиг.4 — сварной шов с изнаночным расположением срезов.

Способ получения однородного шва 1 заключается в том, что листовые текстильные детали 2 и 3 совмещают одну с другой свариваемыми краями, вводят их в зону прочесывания игольчатыми дисками 4, выравнивают толщину шва с толщиной основного материала валиком 5 и воздействуют высокочастотнгпг полем с помощью излучателя 6 токов высокой частоты, что приводит к свариванию за счет внутреннего разогрева материала.

Способ позволяет без переналадки оборудования получать швы любой сложной геометрической формы за предела-2 (57) Изобретение относится к швейной промьппленности и позволяет повысить прочность при одновременном улучшении качества шва. Края сложенньгх для соединения текстильных деталей предварительно перед обработкой в высокочастотном поле прочесывают игольчатыми дисками до получения однородного по толщине материала. 4 ил ми минимального радиуса кривизны, допускаемого конструктивными воэможностями оборудования. При воздействии физико-механических нагрузок полученный шов работает как основной материал, в отличие от сварного накладного шва, работающего на сдвиг, и сварного шва, работающего на расслаивание.

Пример. Используют ткань иэ гомогенной смеси волокон с весом

z единицы поверхности 160 г у м следующего состава,Х:

Полипропиленовое волокно 33 1/3

Полиакрилнитриловое волокно 33 (1/3)

Вискозное волокно 33 (1/3)

Материал раскраивается на чехлы для мебели. Детали совмещают свариваемыми краями, вводят в зону прочесывания игольчатыми дисками, выравнивают толщину шва с толщиной основного материала валиком и воздействуют высокочастотным полем, что приводит к свариванию и получению однородного по . толщине материала шва достаточной прочности по сравнению с известными сварными швами.

1531966 о р и у л а и з о б р е т е н и я

Способ высокочастотной сварки текстипьных иэделий плоской дюрмы по авт.св. Р 942668, о т л и ч а ю щ и йс я тем, что, с целью повьппения проч5 ности при одновременном улучшении качества ива, края сложенных лая с- ".. динения текстильных деталей п.>едва-рительно перед обработкой в высокочастотном поле прочесывают игольчатыми дисками до получения однородного по толщине материала.
