Реферат



Изобретение относится к медицине, а именно - к травматологии. Целью изобретения является обеспечение доступа к открытым ранам и обеспечение жизнедеятельности больных. Устройство содержит корпус 1 с отверстиями 2, уплотнительными манжетами 3, упорами 4, штуцером 5, патрубки 6, раструбы 7. При заполнении устройства пенопластом органы жизнедеятельности остаются свободными для доступа к ним. 1 п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D4 А61 F 5 04

В(. Е(. ОНЗНА

ПЗЛ)П)1:

БИБЛИО i Е

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4381939/28-14 (22) 07.01.88 (46) 30,1 2.89. Вюл. ¹ 48 (75) А. А. Корешков (53) 612.478(088.8) (56) Авторское свидетельство СССР № 950375, кл. А 61 1= 5/04, 1979. (54) УСТРОЙСТВО ДЛЯ НАЛОЖ)=НИЯ

Ш И Н В!-С АР КОФА! А (57) Изобретс ние относится к медицине, „.SUÄÄ 1532028 А 1

2 а именно к травматологии. Целью изобретения является обсспечение доступа к открытым ранам и обеспечение жизнедеятельности больных. Устройство содержит корпус

1 с отверстиями 2, уплотнительными манжетами 3, упорами 4, штуцером 5, патрубки, раструбы. При заполнении устройства пенопластом органы жизнедеятельности остаются свободными для доступа к ним.

1 tI Ф-лы, 3 Hсь

1532028

Формула изобретения

tpuz.2 ю (.оставитель В. Ь;I.ë анов

Редактор Л. Маковская Те»род И Верее Корректор М Максимишинен

Заказ 7978, 9 Тираж 643 I1однисное

ВНИИГ1И Гостдарственного комитета во изобретениям и открытиям при I КНТ СОТP

1 13035, Москва. Ж. 35, Раугнская наб., д. 4 5

Производственно-издательский комбинат «Г1атент», г. Ужгород, i.л. Гагарина, 101

Изобретение относится к травматологии, в частности к устройствам для наложения шин при травмах и переломах тазобедренных костных тканей и позвоночника.

Целью изобретения является обеспечение доступа к открытым ранам и обеспечение жизнедеятельности больного.

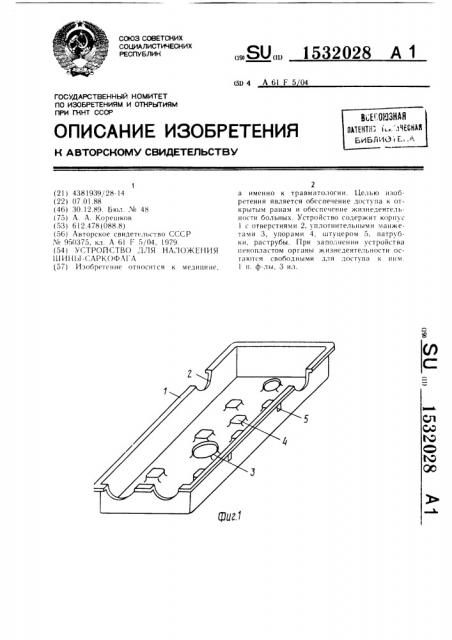

На фиг. 1 показана конструкция корпуса; на фиг. 2 и 3 — конструкция эластичных раструбов.

Устройство содержит корпус 1 со сквозными отверстиями 2, уплотнительными манжетами 3, упорами 4, штуцером 5. патрубки 6 и раструбы 7.

На loжение шины-саркофага с по»1ошьк устройства осу1цествляется следующим образом.

Нижнюю часть устройства размещают на столе. На отверстия 2 в нем в области таза и головы устанавливают эластичные раструбы 7, подбирая их размер по комплекции больного. Затем в устройство укладывают предварительно обработанного больного, например, вверх лицом, надевают ему на руки и на ноги эластичные манжеты — до совмещения с отверстиями 2 в боковых стенках устройства. Устанавливают на лицо и область таза вторые раструбы 7 симметрично нижним — до и» взаимного совмещения. Область откр ыпгой раны накрывают локализующим цилиндром.

После этого сверху устанавливают крышку, следя за полным совмещением эластичных раструбов с соответствующими отверстиями в корпусе крышки и полностью зажима манжет в боковы» отверстиях. По выполнении этой операции устройство заиирают и подсоединяют к штуцеру 5 шланг от пеногенератора.

Предупредив больного, включают в работу пеногенератор, при этом исходный материал шины (в жидком или пенообразном виде ) начинает заполнять внутренний объем устройства, вытесняя оттуда воздух через отверстие в крышке. При появлении из указанного отверстия закачиваемого вещества (что свидетельствует о полном заполнении формы) пеногенератор выключают, а шланг со штуцера снимают. При неподвижном состоянии больного выдерживается пауза, соответствующая периоду затвердевания материала шины (в за)5 висимости от рабочего вещества пеногенератора она может составлять от нескольких секунд до нескольких минут), после чего форму и манжеты с больного снимают, из образовавшихся отверстий в шине извлекают эластичные раструбы и локализующие цилиндры. Пациента перемещают в палату. Устройство готово к повторному использованию.

Устройство для наложения шины- саркофагаа, содержащее раз ьем ный корпус со сквозными отверстиями, уплотнительными манжетами, упорами для размещения травмированной части тела и штуцером для поЗО дачи самотвсрдеющей пены, отличающееся тем, что, с целью обеспечения доступа к открытым ранам и обеспечения жизнедеятельности больного, в корпусе выполнены патрубки для доступа к телу больного, и устройство снабжено эластичными раструбами для установки на патрубки,.
