Изобретение относится к автоматическим средствам тушения пожара. Цель изобретения - повышение эффективности тушения. Указанная цель достигается тем, что питательный и побудительно-питательный трубопроводы соединены между собой патрубком выше запорного клапана группового действия, и на перемычке и питательно-побудительном трубопроводе установлены обратные клапана. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д 11 4 А 62 С 35/50

y r гп гг iц cii

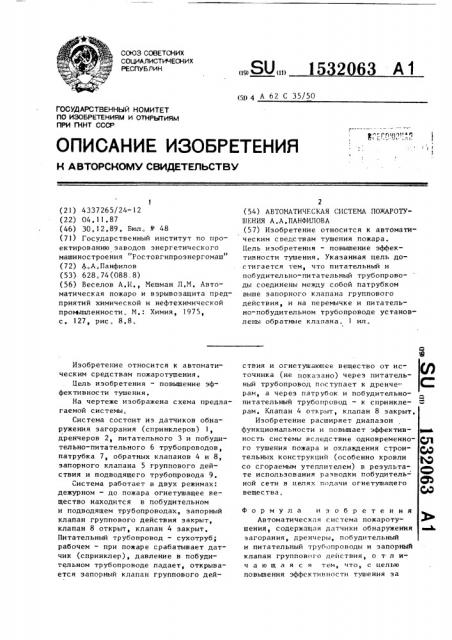

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

0Q ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4337265/24-12 (22) 04.11.87 (46) 30.12.89, Бюл. Н 48 (71) Государственный институт по проектированию заводов энергетического машиностроения "Ростовгипроэнергомаш" (72) ф.А,Панфилов (53) 628.74(088,.8) (56) Веселов А.И., Мешман Л,M. Автоматическая пожаро и взрывозащита предприятий химической и нефтехимической промышленности. M. Химия, 1975, с, 127, рис, 8.8.

Изобретение относится к автоматическим средствам пожаротуШения.

Цель изобретения — повьппение эффективнос ти тушения.

На чертеже изображена схема предлагаемой системы, Система состоит из датчиков обнаружения загорания (спринклеров) 1, дренчеров 2, питательного 3 и побудительно-питательного 6 трубопроводов, патрубка 7, обратных клапанов 4 и 8, запорного клапана 5 группового действия и подводящего трубопровода 9, Система работает в двух режимах. дежурном — до пожара огнетушащее вещество находится в побудительном и подводящем трубопроводах, запорный клапан группового действия закрыт, клапан 8 открыт, клапан 4 закрыт, Питательный трубопровод — сухотруб; рабочем — при пожаре срабатывает датчик (спринклер), давление в побудительном трубопроводе падает, открывается запорный клапан группового дей„„SU„„1532 63 А1

2 (54) АВТОМАТИЧЕСКАЯ СИСТЕМА ПОЖАРОТУШЕНИЯ А,А,ПАНФИЛОВА (57) Изобретение относится к автоматическим средствам тушения пожара.

Цель изобретения — повышение эффективности тушения, Указанная цель достигается тем, что питательный и поб уди тел ьно-питательный труб опр оводы соединены между собой патрубком выше запорного клапана группового действия, и на перемычке и питательно-побудительном трубопроводе установлены обратные клапана. 1 ил. ствия и огнетушающее вещество от источника (не показано) через питательный трубопровод поступает к дренче-.- С рам, а через патрубок и побудительнопитательный трубопровод — к спринклерам, Клапан 4 открыт, клапан 8 закрыт, Изобретение расширяет диапазон функциональности и повьппает эффектив- П м ность системы вследствие одновременно- (д го тушения пожара и охлаждения строи- ф тельных конструкций (особенно кровли р со сгораемым утеплителем) в реэульта- юв те использования разводки побудительной сети в целях подачи огнетушащего © 1 вещества„

СД

Ф о р м у л а и з о б р е т е н и я

Автоматическая система пожаротушения, содержащая датчики обнаружения и загорания, дренчеры, побудительный и питательный трубопроводы и запорный клапан группового действия, о т л ич а ю щ а я с я тем, что, с целью повышения эффективности тушения за

Корректор M,Ñàìáoðñêàÿ

Заказ 7981/!О Тираж 396 Подписное

ВН1Я1!1!1 Государственного комитета по изобретениям и открытиям при ГК!! СГГР

11 3 1, Москва, Ж-Зэ, Раушская. наб., д. 4/5!!роизводствеино- i. ; ë г ьский комбинат Патент, г.ужгород, ул. Раг арина, 1О1 счет обеспечения охлаждения перекрыTHH питательный и побудительный трубопроводы соединены перемычкой выг ше запорного клапана группового дейСоставитель Н,Иазаева

Редактор С.Лисина Техред Л.Олийнык стния, причем на перемычке и на части побудительного трубопровода, расположенной ниже перемычки, установлены обратные клапаны,
