Реферат



Класс С 04с; 80с, 4

Ла 153208

1С СО!"3

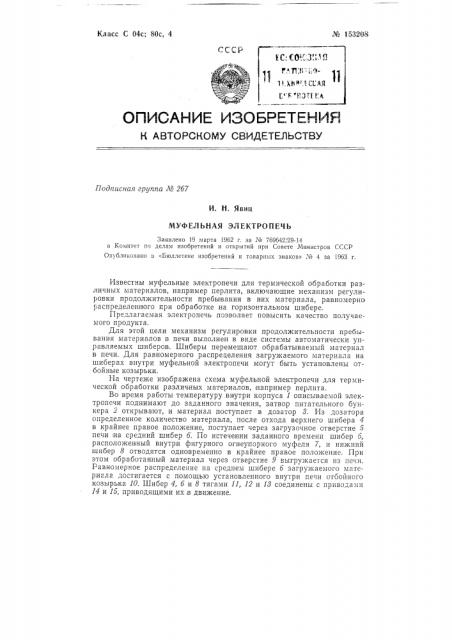

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа,П 2б7

И. H. Явиц

МУФЕЛЬНАЯ ЗЛEVTPOHЕЧЬ

Заявлено 19 марта 1962 г. за № 769642, 29-14 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 4 за 1963 r.

Известны муфельные электропечи для термической обработки различных материалов, например перлита, включающие механизм регулировки продолжительности пребывания в них материала, равномерно распределенного при обработке на горизонтальном шибере.

Предлагаемая электропечь позволяет повысить качество получаемого продукта, Для этой цели механизм регулировки продолжительности пребывания материалов в печи выполнен в виде системы автоматически управляемых шиберов. Шиберы перемещают обрабатываемый материал в печи. Для равномерного распределения загружаемого материала на шиберах внутри муфельной электропечи могут быть установлены отбойные козырьки.

На чертеже изображена схема муфельной электропечи для термической обработки различных материалов, например перлита.

Во время работы температуру внутри корпуса 1 описываемой электропечи поднимают Qo заданного 3HBL1eHHsl, затвор питательного бjj HКера 2 открывают, и материал поступает в дозатор 8. Из дозатора определенное количество материала, после отхода верхнего шибера 4 в крайнее правое положение, поступает через загрузочное отверстие 5 печи на средний шибер б; По истечении заданного времени шибер 6, расположенный внутри фигурного огнеупорного муфеля 7, и нижний шибер 8 отводятся одновременно в крайнее правое положение. При этом обработанный материал через отверстие 9 выгружается из печи.

Равномерное распределение на среднем шибере 6 загружаемого материала достигается с помощью установленного внутри печи отбойного козырька 10. Шибер 4, б и 8 тягами 11, 12 и 18 соединены с приводами

14 и 15, приводящими их в движение.

¹ 153208

Реле времени (щ чертеже не показано) регулирует продолжительность обработки материала, а температура обработки определяется термопарой 1б. Сверху муфельная-электропечь имеет крышку 17.

Предмет изобрете ния

1. Муфельная электропечь для термической обработки различных равномерно распределенных на горизонтальном шибере материалов, например перлита, оборудованная механизмом регулировки продолжительности пребывания последнего в ней, отл и чаю щая ся тем, что, с целью повышения качества получаемого продукта, механизм регулировки выполнен в виде системы автоматически управляемых шиберов.

2. Муфельная электропечь по п. 1, отл ич а ю щ а я ся, тем, что, с целью равномерного распределения на шиберах загружаемых материалов, внутри ее установлены отбойные козырьки.
