Устройство для заполнения пресс-формы порошком

Устройство для заполнения пресс-формы порошком

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для заполнения пресс-формы порошком, преимущественно ферромагнитным. Целью изобретения является уменьшение потерь порошка, а также повышение срока службы уплотнения. Ферромагнитный порошок, находящийся в кассете 1, попадает в локальную зону магнитного поля вблизи уплотнения 6 в виде постоянного магнита с горизонтально расположенными полюсами, порошок, попавший в зазор между уплотнением 6 и плитой 8, отношение величины которого к межполюсному расстоянию магнита составляет 0,05 - 0,75, является уплотнителем для основной массы порошка в кассете. Уменьшаются безвозвратные потери порошка при заполнении пресс-формы порошком. 1 з.п. ф-лы, 1 табл. 2 ил.

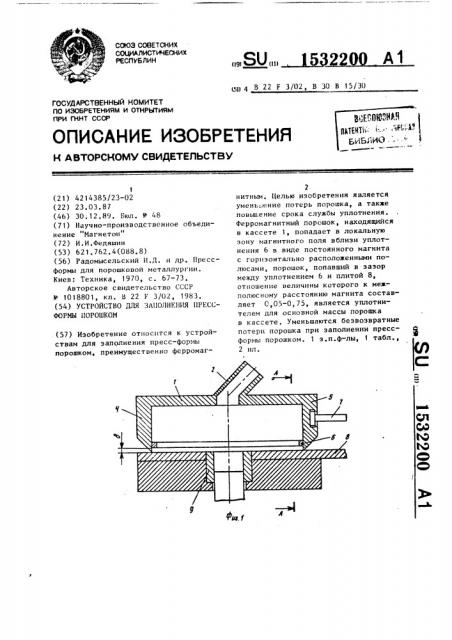

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

1511 4 В 22 F 3/02, В 30 В 15/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4214385/23-02 (22) 23. 03. 87 (46) 30.12.89, Бюл. Ф 48 (71) Научно-производственное объединение "Магнетон" (72) И.И.Федяшин (53) 621.762 ° 4(088.8) (56) Радомысельский И.Д. и др. Прессформы для порошковой металлургии.

Киев: Техника, 1970, с. 67-73

Авторское свидетельство СССР

И 1018801, кл. В 22 F 3/02, 1983, (54) УСТРОЙСТВО ДЛЯ ЗА!10ЛНЕНИЯ ИРЕСС—

ФОРМЫ 110РОШКОМ (57) Изобретение относится к устройствам для заполнения пресс-формы порошком, преимущественно ферромаг2 нитным, Целью изобретения является уменьшение потерь порошка, а также повьш.ение срока службы уплотнения.

Ферромагнитный порошок, находящийся в кассете 1, попадает в локальную зону магнитного поля вблизи уплотнения 6 в виде постоянного магнита с горизонтально расположенными полюсами, порошок, попавший в зазор между уплотнением 6 и плитой 8, отношение величины которого к межполюсному расстоянию магнита составляет 0,05-0,75, является уплотнителем для основной массы порошка в кассете. Уменьшаются безвозвратные потери порошка при заполнении прессформы порошком. 1 з.п.ф-лы, 1 табл., 2 ил.

1532200, Изобретение относится к пброшковой металлургии, в частности к устройствам для заполнения пресс-форм ферромагнитным порошком.

Цель изобретения — уменьшение потерь порошка, а также повышение срока службы уплотнения, На фиг. 1 изображено устройство, вид сбоку (разрез), на фиг. 2 — сечение А-А на фнг. 1, Устройство содержит полую кассету

1 с патрубком 2 и боковыми стенками

3, передней стенкой 4 и задней стенкой 5. Стенки 3-5 выполнены с острыми нижними кромками, По внутреннему периметру кассеты размещено уплотнение 6, выполненное в виде постоянного магнита с горизонтально расположенными полюсами. 20

Отношение величины зазора между уплотнительным элементом 6 и нижней кромкой кассеты 1 к межполюсному расстоянию магнита составляет 0,050,75. При большей величине зазора 25 увеличиваются потери порошка, при меньшей возрастает износ уплотнения.

Кассета получает движение от привода (не показан) при помощи штока

7, прикрепленного к кассете 1, перевигаемой от бункера (не показан) по плите 8 к полости пресс-формы 9 и обратно.

Устройство для загрузки ферромагнитного порошка в пресс-форму работает следующим образом. 35

Кассета 1 в исходном положении находится у стационарного бункера (не показан), Иэ- бункера в кассету по патрубку 2 поступает порошок. Получив движение через шток 7, кассе40 та начинает движение к полости пресс-формы 9.

Ферромагнитный порошок, находящийся в кассете, попадает в локальную зону магнитного поля вблизи уплотнения 6, удерживается там силами магнитного взаимодействия между порошком и уплотнением, причем порошок, попавший в зазор между уплотнением 6 и плитой S (нижней кромкой кассеты) является уплотнителем для основной массы порошка, находящегося в кассете. Ввиду локального действия магнитного поля, порошок, находящийся в центральной части кассеты, не намагничивается и имеет возможность свободно ссыпаться в полость пресс-формы 9.

Пример. В качестве уплотнительного элемента используют кольцевой постоянный магнит марки 2БА (Нс = 217 кА/м, Br = 0,3 Тл) с размерами в поперечном сечении 4 9 мм (межполюсное расстояние 4 мм). При испытании устройства используют самарий-кобальтовый порошок со средним размером частиц 10 мкм.

Потери порошка на 50 циклов загрузки в пресс-форму с объемом полости О, 1 дм в зависимости от отношения зазора к межполюсному расстоянию магнита (Р/1) представлены в таблице.

h/1 Потери порош ка, r

Примечание

Н3Нос уплотнения, загрязнение порошка продуктами износа

3,1

3,1

3,1

3,6

5,8

9,7

26,0

0 05

0,1

0,3

0 5

0,75

0,85

Из результатов, приведенных в таблице, следует, что при отношении зазора к межполюсному размеру магнита более 0,75 резко возрастают потери порошка при отношении, меньшем

0 05 возрастает износ уплотнения, отери порошка в известном устройстве оставили 50 г.

Изобретение позволяет уменьшить безвозвратные потери дорогостоящего порошка.

Формула изобретения

Устройство для заполнения прессформы порошком, преимущественно ферромагнитным, содержащее полую кассету с острыми нижними кромками стенок и патрубком и установленное на стенках кассеты уплотнение, о т л и ч аю щ е е с я тем, что, с целью уменьшения потерь порошка, уплотнение выполнено в виде постоянного магнита с горизонтально расположенными полюсами и установлено по внутреннему периметру кассеты с зазором с ее нижней кромкой, причем отношение

Составитель А.Туманов

Техред П,Олийнык Кор"ектср О.Ципле

Редактор И.Сегляник

Заказ 7993/17 Тирам 711 Подписное

БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óêãîðîä, ул. Гагарина,101 величины зазора к мешполюсному расстоянию магнита не превышает 0,75.

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что, с целью

1532200 6 повышения срока службы уплотнения, отношение величины sasopa к мешполюсному расстоянию магнита не менее

0,05. с
