Патент ссср 153226
Иллюстрации
Реферат

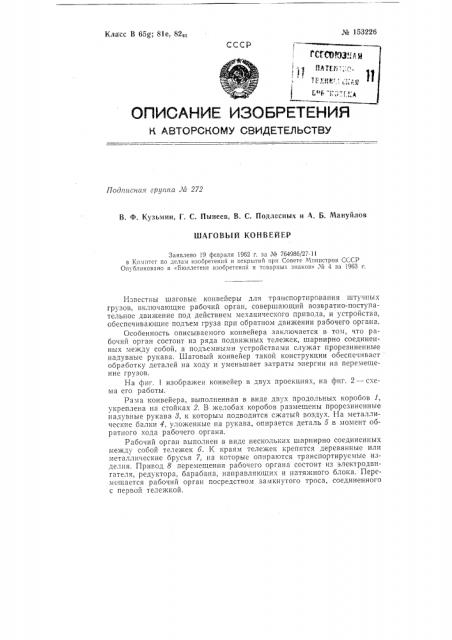

М 153226
Детали переводятся из вертикального положения в горизонталь110е и обратйо кантователем 9, который выполнен B виде рамы с шарнирно закрепленным на ней обрезиненным коробом.
Деталь поданная на кантователь 9, переводится им из вертикальl ного положения в горизонтальное и укладывается на орусья 7 тележек б. Затем приводят в движение рабочий орган, и деталь перемещается на необходимое расстояние. В надувные рукава 3 подают сжатый воздух. Раздуваясь, рукава тем самым поднимают балки 4, а вместе с ними и деталь, которая освобождает брусья 7 тележки. После этого привод 8 включают на обратный ход, и тележки возвращаются в исходное положение. Одновременно 0TKpbIBBIoT ВыхОд сжатОму Воздуху из рукавов 8, деталь опускается и подвергается обработке, а на рабочий орган в это время укладывается новая деталь.
Предмет изобретения
Шаговый конвейер для транспортирования штучных грузов, снабженный совершающим возвратно-поступательное движение посредством механического привода рабочим органом и подъемными устройствами, обеспечивающими подъем груза при обратном движении рабочего органа, отличающийся тем, что, с целью уменьшения затрат энергии на перемешение грузов и возможности обработки деталей па ходу, рабочий орган выполнен в виде ряда шарнирно соединенных подвижных тележек, а подъемные устройства — в виде прорезиненных надувных рукавов.
Фиа /
¹ 153226
3 !
