Реферат



Изобретение относится к сельскому хозяйству и предназначено для уплотнения хлопка. Цель изобретения - исключение потерь хлопка. Уплотнитель хлопка включает решетчатый кожух 15, который связан с рабочим органом 3 уплотнителя по его периметру и с загрузочным трубопроводом 1 посредством раздвижного патрубка 10. По мере накопления решетчатый кожух 15 вместе с рабочим органом 3 уплотнителя подается вниз для уплотнения массы хлопка. 6 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (51) 4 В 65 В 1/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4364441/30-15 (22) 25 ° 11.87 (46) 30.12.89. Бюл. N 48 (71) Среднеазиатский научно-исследовательский институт механизации и электрификации сельского хозяйства (72) Н.Рашидов, С.P.Аликулов, А.А.Худайбердиев, Е.Г.Ким, М.Аширалиев, С.В.Мальков и У.Б.Тулепов (53) 631.358.633.511 (088.8) (56) Авторское свидетельство СССР

У .1335497, кл. В 65 В 1/24, 1986.

„„SU 15324 4

2 (54) УПЛОТНИТЕЛЬ ХЛОПКА (57) Изобретение относится к сельскому хозяйству и предназначено для уплотнения хлопка. 1(ель изобретения — исключение потерь хлопка. Уплотнитель хлопка включает решетчатый кожух 15, который связан с рабочим органом 3 уплотнителя по его периметру и с загрузочным трубопроводом 1 посредством раздвижного патрубка 10.

По мере накопления решетчатый кожух

15 вместе с рабочим органом 3 уплотнителя подается вниз для уплотнения массы хлопка. 6 ил.

1532434

Изобретение относится к сельскому хозяйству и может быть использовано для уплотнения хлопка-сырца.

Цель изобретения — исключение потерь хлопка.

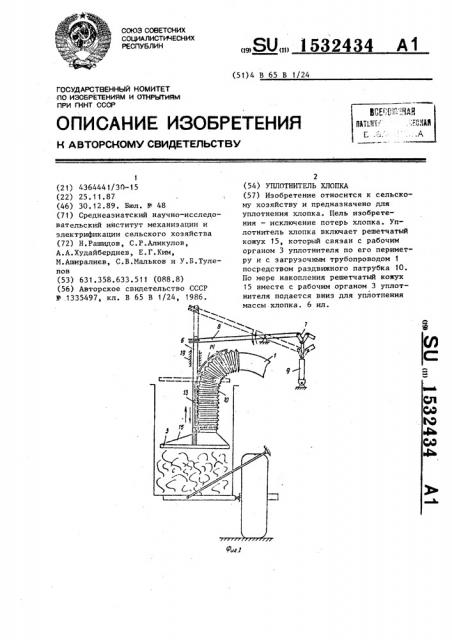

На фиг.1 показан уплотнитель хлопка в составе хлопкоуборочной машины для сбора в контейнеры; на фиг.2— уплотнитель хлопка; на фиг.3 — то же, «0 вид сверху; на фиг.,4 — раздвижной патрубок в виде гофр; на фиг.5 — то же, выполненный телескопическим; на фиг.6 — то же, в виде пружины, обтянутой эластичным материалом.

Уплотнитель хлопка включает загрузочные трубопроводы 1 для подачи хлопка в контейнеры 2, рабочие органы 3 уплотнителей, установленные по центру контейнера 2. Рабочий орган 3 м. М уплотнителя представляет собой ци-! линдрическое кольцо из трубы кругло, го сечения с радиальньыи спицами 4, охватывающими в центре кольца втулку

5, связанную со штоком 6. Последний посредством тяг 7 шарнирно связан с .двунлечим рычагом 8„ приводимым в действие гидроцилиндром 9.

На загрузочном трубопроводе 1 закреплен раздвижной патрубок 10 в виде гофр, армированных жесткими кольцами 11 и 12 (фиг.4). Патрубок

I0 снабжен кольцами 13, закрепленными по его продольной образующей.

Кольца 13 надеты на упругую направляющую 14, прикрепленную одним концом к рабочему органу 3 уплотните( ля.

Полость раздвижного патрубка 10 = и плоскость рабочего органа 3 уплот40 нителя по периметру соединены между собой решетчатым кожухом 15.

Высота кожуха 15 выбрана по соотношению h = 1,6 — 1,8 D, где h — высота кожуха; D — - диаметр раздвижного патрубка 10.

Раздвижной патрубок 10 может быть выполнен телескопическим из набора жестких колец 16 (фиг.5), увеличивающихся по периметру к нижнему концу патрубка, или в виде цилиндрической пружины 17 (фиг.6), обтянутой эластичным материалом 18, шток 6 размещен в неподвижных направляющих 19.

55. Устройство работает следующим образом.

Хлопок из уборочных аппаратов всасывается по трубопроводу вентилятором и по загрузочному трубопроводу

1 нагнетается в контейнеры 2 ° При этом рабочий орган 3 уплотнителя нахоцится в верхнем положении над контейнером 2. Раздвижной патрубок 10 совместно с рабочим органом 3 уплотнителя находится в собранном состоянии.

После заполнения хлопком контейнера на 70-90Х его объема оператор приводит в действие гидроцилиндр 9.

Двуплечий рычаг 8 перемещает шток 6 уплотнителя и рабочий орган 3 уплотнителя производит уплотнение хлопковой массы. При движении уплотнителя вниз вместе с ним по направляющей

14 перемещается раздвижной патрубок

10. Время выдержки рабочего органа

3 уплотнителя в нижнем положении составляет 1,5-2 с. Хлопковая масса, поступающая с уборочных аппаратов (за время 1,5-2 с она составляет

0,7-1,0 кг при урожайности хлопчатника 30-34 ц/га), вмещается в объеме кожуха 15.

Помимо накопления поступающего в момент соприкосновения рабочего органа 3 уплотнителя с уплотненной массой кожух 15 служит также для предотвращения выдувания хлопка иэ емкости контейнера 2 при его заполнении.

При ходе рабочего органа 3 уплотнителя вверх хлопок из.этого объема под собственной массой и посредством воздушного потока вентилятора падает в контейнер 2, и процесс наполнения контейнера продолжается.

Формула изобретения

Уплотнитель хлопка„ содержащий уплотнительный рабочий орган со штоком, контейнер и загрузочный трубопровод, отличающийся тем, что, с целью исключения потерь хлопка, уппотнитель снабжен решетчатым кожухом, нижняя часть которого соединена по периметру с уплотнительным рабочим органом, а полость соединена с загрузочным трубопроводом посредством раздвижно-о патрубка.
