Устройство для загрузки бункера изделиями

Устройство для загрузки бункера изделиями

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для загрузки брикетов в накопительные бункеры. Цель изобретения - повышение надежности работы. Устройство содержит смонтированный по кронштейне 4 поворотный сектор 1 с открытым сверху изогнутым подающим лотком 2 и противовесом, неподвижный лоток, жестко прикрепленный к кронштейну 4, разгрузочный лоток с изогнутым концом, оснащенным нажимным механизмом, гибкую направляющую в виде соединенных шарнирами пластин, состоящих из боковых стенок 12 и балок 13. На поворотном секторе 1 и боковых стенках разгрузочного лотка закреплены направляющие. На боковых стенках 12 пластин установлены на эксцентриках 16 ролики 14, 15. На балках 13 над каждым из каналов лотка 2 установлены валки 17 симметрично продольной оси лотка. Гибкая направляющая имеет возможность перемещаться с помощью роликов 14, 15 по упомянутым направляющим. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) (51) 4 В 65 а 65/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

15 15 f1 Я

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4403862/31-11 (22) 05.04.88 (46) 30.12.89, Бюл. N 48 (71) Центральное конструкторское бюро с опытным производством АН БССР и Институт торфа АН БССР (72) В.А.Буслов, М.А.Гатих, А.С.Скипор и С.А.Филимонова (53) 621.86.067 (088.8) (56) Авторское свидетельство СССР

1т 1084222, кл. В 65 G 65/32, 1982.

2 (54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ БУНКЕРА .ИЗДЕЛИЯМИ (57) Изобретение относится к устрой. ствам для загрузки брикетов в накопительные бункеры. Цель изобретения повышение надежности в работе ° Устройство содержит смонтированный на кронштейне 4 поворотный сектор 1 с открытым сверху изогнутым подающим. лотком 2 и противовесом, неподвижный лоток, жестко прикрепленный к кронш"

1532481 т ейну 4, разгрузочный лоток с изогутым концом, оснащенным нажимным еханизмом, гибкую направляющую в е иде соединенных шарнирами пластин, с остоящих из боковых стенок 12 и баг ок 13. На поворотном секторе 1 и блоковых стенках разгрузочного лотка а креплены направляющие. На боковых

Изобретение относится к подъемноранспортному оборудованию, в частости к устройствам для загрузки рикетов в накопительные бункеры, может быть использовано на торфяых и уголбных брикетных заводах, 20 борудованных ленточными прессами, ля погрузки готовой продукции в бунеры складов.

Цель изобретения — повышение на дежности в работе °

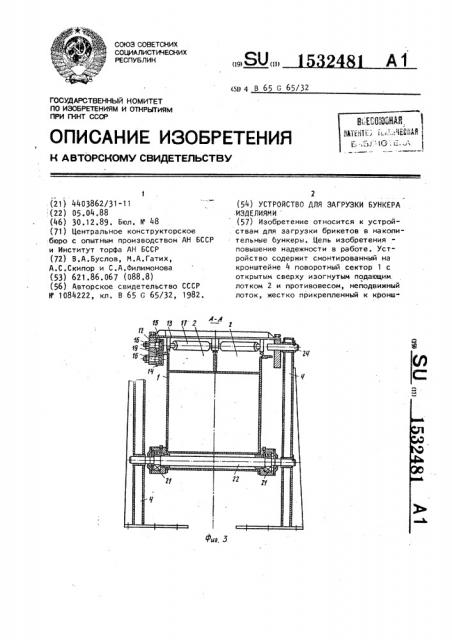

На фиг. 1 изображен склад, общий вид; на фиг. 2 - устройство для загрузки бункера изделиями, общий вид; ,на фиг. 3 — разрез А-А на фиг. 2;

;на фиг. 4 — ступенчатый разрез Б-Б . на фиг. 2.

Устройство для загрузки бункера изделиями содержит поворотный сектор

1 с открытым сверху подающим изогну, тым лотком 2 и противовесом 3, кронш- 3

;тейн 4, неподвижный лоток 5, разгру 1зочный лоток 6 с изогнутым по дуге нижним концом 7, оснащенным нажимныв механизмом 8, и гибкую направляющую 9 в виде соединенных шарнирами

10 пластин 11, состоящих из боковых стенок 12 и балок 13. На боковых стенках 12 установлены ролики 14 и

15 на эксцентриках 16. На балках

13 гибкой направляющей 9 над каждым 45 каналом лотка 2 поворотного сектора

1 смонтированы валки 17 на подшипниках 18 под углом к продольной оси лотка 2. Валки 17 над каналами лотка 2 установлены симметрично продольной щ оси лотка 2. На поворотном секторе эквидистантно днищу изогнутого лотка 2 закреплены направляющие 19, имеющие продолжение с направляющими

20, закрепленными на лотке 6. Лоток

6 размещен на поворотном секторе 1, установленном на подшипниках 21, закрепленных на оси 22, смонтированной в кронштейнах 4. стенках 12 пластин установлены на эксцентриках 16 ролики 14, 15. На балках 13 над каждым из каналов лотка 2 установлены валки 17 симметрично продольной оси лотка. Гибкая направляющая имеет возможность перемещаться с помощью роликов 14,.15 по упомянутым направляющим. 4 ил.

Первая пластина 23 гибкой направляющей 9 установлена на оси 24, смонтированной в кронштейнах 4. Валки 17 установлены на подшипниках 18, закрепленных на осях 25, смонтированных в кронштейнах 26 и 27 балок 13 плас4 ..J тин 11 нибкой направляющей 9, имею- . щей возможность перемещения относительно лотка 6 и поворотного секто-ра 1.

Устройство работает следующим образом.

При пустых бункерах лоток 6 опирается загрузочным концом 7 на наклонную стенку бункера, Под действием штемпелей пресса брикетная лента перемещается по каналам неподвижного лотка 5 и открытого сверху изогнутого лотка 2 поворотного сектора 1, при этом брикетная лента отжимается к валкам 17, установленным на балках

13, соединяющих пластины 11, Валки 17 установлены под углом над каждым каналом изогнутогб лотка

2, При движении брикетная лента взаи" модействует со своим рядом валков, а так как они установлены под углом, то. брикет, касаясь образующей предыдущего валка 17, соприкасается с образующей последующего валка, т.е. осуществляется непрерывный поджим.

Усилие сжатия брикетной ленты через ролики 14 передается на направляющую .19 поворотного сектора 1. Эксцентриками 16 роликов 15 и 14 устанавливается высота валков 17 от дна изогнутого лотка 12 и зазор между ними и направляющей 19, Так как ряды валков

17 установлены над соседними каналами изогнутого лотка 2 симметрично продрльной оси лотка 2, то исключа.ется стаскивание гибкой направляющей

9 в одну сторону, Нажимной механизм

8 разгрузочного конца 7 лотка 6 прижимает брикетную ленту к дну лотка, 5 15324 что исключает выпадение брикетов из лотка. Брикет выталкивас.ся из разгрузочного конца 7 и скользит по стенке бункера. Как только навал бри-, кетов достигает разгрузочного конца 7

5 подающего лотка 6, брикетная лента в лотке начинает его поднимать, отталкиваясь от навала брикетов. Сектор

1 с жестко соединенным с ним лотком

6 начинает поворачиваться на оси 22 кронштейнов 4, Гибкая направляющая

9 по мере подъема лотка 6 взаимодействует роликами 14 и 15 с направляющей 19 поворотного сектора 1 и направ-15 ляющей 20 лотка 6. Лоток 6 входит в гибкую направляющую 9.

При опорожнении бункеров лоток 6 опускается и цикл заполнения повторяется. При необходимости заполнения 20 соседнего бункера предусматривается стрелочный механизм переключения брикетной ленты (не показан), установленный перед неподвижным лотком 5.

Предлагаемое устройство за,счет установки над каждым каналом лотка поворотного сектора валков под углом к.продольной оси лотков позволяет каждой брикетной ленте постоянно вза- Ç0 имодействовать с боковой поверхностью валков, что снижает сопротивление проталкиванию брикетной ленты по изогнутым лоткам малого радиуса, увеличивая надежность работы и долговечность устройства. Установка роликов на зкс- центриках и взаимодействие их с на"..

81 пра вля ющи ми позволяют ус та на в ливат ь высоту валков над днищем изогнутого лотка поворотного сектора и регулировать зазор между ними и направляющими.

Формула изобретения

Устройство для загрузки бункера изделиями, преимущественно брикета-: ми, содержащее открытый сверху подающий изогнутый лоток, закрепленный на поворотном секторе, смонтированном на кронштейне, установленный на последнем неподвижный лоток, разгрузочный лоток с изогнутым нижним концом и нажимным механизмом и расположенную над подающим лотком с возможностью перемещения относительно него гибкую направляющую, состоящую из шарнирно соединенных между собой пластин с боковыми стенками, выполненными с роликами и соединенными балками, отличающееся тем, что, с целью повышения надежности в работе, оно снабжено двумя рядами валков, закрепленных на балках под углом к продольной оси подающего лотка и симметрично относительно нее, и дополнительными направляющими, расположенными соответственно на сек" торе и боковых стенках разгрузочного лотка зквидистантно днищам лотков, при этом ролики установлены на эксцентриках с возможностью в аимодействия с направляющими.

1532481

Фиа 4
