Установка для методического нагрева заготовок

Установка для методического нагрева заготовок

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для методического нагрева мерных заготовок под обработку давлением в машиностроительных областях промышленности, в горячештамповочных робототехнических комплексах и гибких производственных модулях. Цель изобретения - расширение технологических возможностей и сокращение времени на переналадку. Заготовка 6 с помощью толкателя 2 подается в индуктор предварительного нагрева 3. После нагрева заготовки до 750 - 800°С толкателем производится загрузка следующей заготовки, нагретая заготовка при этом перемещается в печь термостатирования 4 с механизмом шагового перемещения 5. Когда прогретая по сечению заготовка оказывается против входного отверстия соответствующего индуктора высокотемпературного нагрева 7, она проталкивается туда соответствующим толкателем 8 и нагревается до ковочной температуры. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК.А1 (51)4 С 21 D 1/42 (1

k .Ñ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ . ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР! (21) 4198584/23-02 (22) 23.02.87 (46) 30.12.89. Бюл, У 48 (72) Е,С.Виноградов, О,В.Глазкова, Н.А.Кудрин, В.И.Мазаев и В.С.Суров (53) 621.785,545(088,8) (56) Авторское свидетельство СССР

9 831812, кл. С 21 D 1/42, 1979.

„„SU„„1532594

2 (54) УСТАНОВКА ЛПЯ МЕТОДИЧЕСКОГО

НАГРЕВА ЗАГОТОВОК (57) Изобретение относится к устрой- ствам для методического нагрева мер. ных заготовок под обработку давле- . нием в машиностроительных областях промышленности, в горячештамповочныХ

1532594

P п

P к л!

О бототехнических комплексах и гибких оизводственных модулях, Цель изобтения — расширение технологичесх возможностей и сокращение времена переналадку. Заготовка 6 с пощью толкателя 2 подается в индукр предварительного нагрева 3. Поснагрева заготовки до 750-800 С лкателем производится загрузка едующей заготовки, нагретая загоИзобретение относится к устройст" в м для методического нагрева мери заготовок под обработку давление в машиностроительных областях п омышленности, в частности в горяч штамповочных робототехнических к мплексах и гибких производственных м дулях.

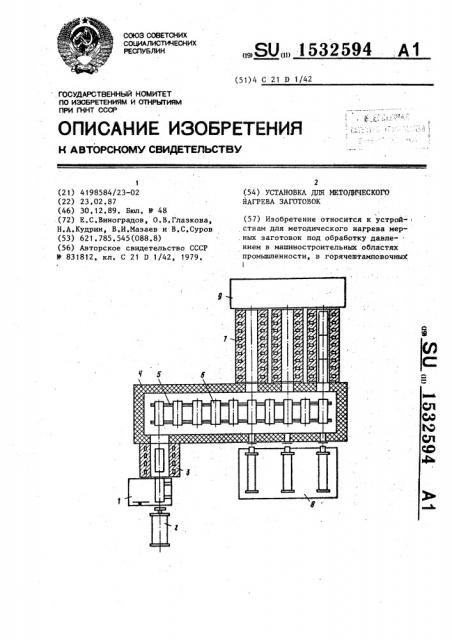

Цель изобретения — расширение т хнологических возможностей и сокра- 25 щ ние времени на переналадку, На чертеже приведена схема нагрев тельной установки для методического н грева заготовок.

Установка содержит загрузочный л ток 1, толкатель 2 загрузки, индукт р 3 предварительного, нагрева, печь

4 термостатирования с механизмом 5 п ремещения (например, шагового типа) э готовок 6, блок 7 индукторов высок температурного нагрева, блок 8 толкат лей разгрузки и разгрузочно-ориент рующее,устройство 9.

Установка работает следующим обр зом. 40

Заготовка 6, находящаяся на эагруз чном лотке 1, с помощью толкателя

2, загрузки подается в индуктор 3 предварительного нагрева, который тужит для нагрева поверхности эаго- 45 трвок до 750-800 С. Диапазон диаметр в нагреваемых в индукторе 3 заготовок ограничивается лишь со стороны меньших диаметров условием, согласно к второму глубина проникновения индукт!ярованных токов принятой частоты не дрлжна превышать величины радиуса заготовки. После достижения поверхностью заготовки температуры 700900 С толкателем 2 производится за55 г рузка в индуктор 3 следующей заго 1овки, а заготовка с нагретой поверхностью проталкивается в печь 4 термос татирования. товка при этом перемещается в печь термостатирования 4 с механизмом шагового перемещения 5. Когда прогретая по сечению заготовка оказывается против входного отверстия соответствующего индуктора высокотемпературного нагрева 7, онг проталкивается туда соответствующим толкателем 8 и нагревается до ковочной температуры. 1 ил.

В печи 4 с температурой рабочего пространства 800-1000 С происходит прогрев заготовок по сечению до конечного градиента температур между центром и поверхностью заготовки, равным 50-100 С.

Механизм 5 перемещения перемещает заготовки сшагом, кратным межцентровому расстоянию индукторов высокотемпературного нагрева блока 7 индукторов.

Когда прогретая по сечению заготовка оказывается против входного отверстия соответствующего индуктора высокотемпературного нагрева блока

7, она проталкивается в индуктор соответствующим толкателем блока 8 толкателей разгрузки. По мере прохождения заготовок через индуктор блока

7 они нагреваются до ковочной температуры, поступают на разгрузочно-ориентирующее устройство 9, с помощью которого осуществляется передача заготовок посредством транспортера или робота на операцию горячей обработки давлением.

Блок индукторов 7 состоит из и индукторов высокотемпературного нагрева. Каждый из индукторов предназначен для нагрева заготовок узкого поддиапазона диаметров всего нагреваемого в установке диапазона заготовок. С целью достижения максимального КПД число и должно быть не менее трех, а для каждого иэ индукторов должна быть обеспечена минимально возможная величина отношения 4„ /с! „ где с1„,.двнутренний диаметр ийдуктирующего провода индуктора, d „, — наружный диаметр заготовки, и соблюдено условие d /P(f). = ?. ° .9, где P(f) глубина проникновения индуктированных токов в горячий металл, зависящая от частоты индуктированных токов, Составитель Т. Бердышевская

Техред Л, Сердюкова,. Корректор М. Кучерявая

Редактор Т.Лазоренко

Заказ 8072/37 Тираж 530 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва,. Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðoä, ул. Гагарина, 101

5 1532594 6

Для соблюдения последнего условия ф о р м у л а и з о б р е т.е н и я целесообразно использовать источник Установка для методического нагрепитания индукторов с регулируемой ва заготовок, содержащая загрузочный частотой тока, например тиристорный толкатель» индуктор предварительного преобразователь частоты тока.

5 нагрева, термостат, индуктор высокотемпературного нагрева и разгруэочВ предлагаемой установке обеспе- ное устройство, о т л и ч а ю щ а ячена возможность нагрева заготовок с я тем, что, с целью расширения более широкого диапазона диаметров, 10 технологических возможностей и сокчто позволяет использовать установку ращения времени на переналадку» она в составе гибких производственных мо" снабжена дополнительными индукторами дулей .горячей штамповки беэ смены высокотемпературного нагрева раэличиндукторов. КПД нагрева в предлагае- ного диаметра и толкателями, при мой установке не ниже, чем в установ- 15 этом в стенке термостата выполнены . ке-прототипе (q предлагаемой уста- дополнительные отверстия, соосно коновки = 0,759, » способа-прототи- . торьи установлены дополнительные па = 0»75). индукторы и толкатели.
