Направляющие скольжения для опорных частей строительных конструкций

Направляющие скольжения для опорных частей строительных конструкций

Иллюстрации

Показать все

Реферат



Изобретение относится к конструкции направляющих скольжения, используемых для прокладки трубопроводов, для удержания пролетных строений мостов, и может быть применено в качестве конструкции в промежуточных опорах эстакад теплопроводов. Цель изобретения - уменьшение износа и увеличение срока службы. Антифрикционное средство, расположенное между двумя рабочими поверхностями, представлено пакетом из двух полимерных пластин, обращенных друг к другу гладкими сторонами. С противоположных поверхностей выполнены выемки с вложенными в них вкладышами, коэффициент трения которых о рабочие поверхности превосходит 0,3. Пакет может быть целиком заключен в полимерную оболочку. Это исключает загрязнение поверхностей полимерных пластин. 3 з.п. ф-лы, 3 ил.

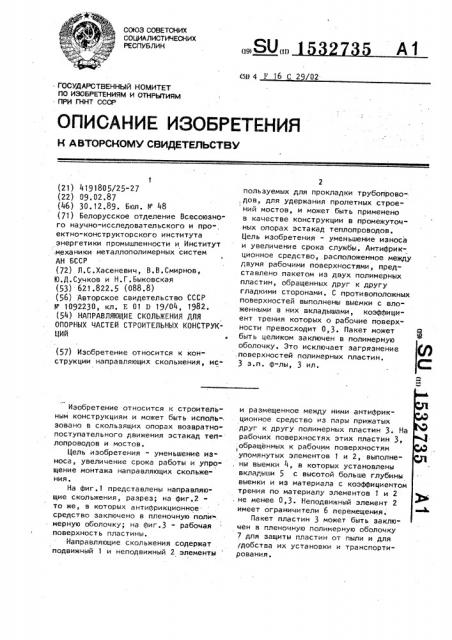

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (я)4 F 16 С 2/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К AВТОРСКОЬ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4191805/25-27 (22) 09.02.87 (46) 30.12.89 ° Бюл. N 48 (71) Белорусское отделение Всесоюзного научно-исследовательского и проектно-конструкторского института энергетики промышленности и Институт .механики металлополимерных систем

АН БССР (72) Л.С.Хасеневич, В.В.Смирнов, Ю,Д.Сучков и Н.Г.Быковская (53) 621.822.5 (088.8) (56) Авторское свидетельство СССР

Р 1092230, кл. E 01 D 19/04, 1982. (54) НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ ДЛЯ

ОПОРНЫХ ЧАСТЕЙ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ (57) Изобретение относится к кон" струкции направляющих скольжения, исИзобретение относится к строительным конструкциям и может быть использовано в скользящих опорах возвратнопоступательного движения эстакад теПлопроводов и мостов.

Цель изобретения — уменьшение износа, увеличение срока работы и упрощение монтажа направляющих скольжения.

На фиг.1 представлены направляющие скольжения, разрез; на фиг.2то же, в которых антифрикционное средство заключено в пленочную поли, мерную оболочку; на фиг.3 — рабочая поверхность пластины.

Направляющие скольжения содержат подвижный 1 и неподвижный 2 элементы

2 пользуемых для прокладки трубопрово" ,дов, для удержания пролетных строе ний мостов, и может быть применено в качестве конструкции в промежуточных опорах эстакад теплопроводов.

Цель изобретения - уменьшение износа и увеличение срока службы. Антифрикционное средство, расположенное между двумя рабочими поверхностями, представлено пакетом из двух полимерных пластин, обращенных друг к другу гладкими сторонами. С противоположных поверхностей выполнены выемки с вложенными в них вкладышами, коэффициент трения которых о рабочие поверхности превосходит 0,3. Пакет может быть целиком заключен в полимерную оболочку. Это исключает загрязнение .поверхностей полимерных пластин.

3 з.п. ф-лы, 3 ил. и размещенное между ними антифрикционное средство из пары прижатых друг к другу полимерных пластин 3. На рабочих поверхностях этих пластин 3, обращенных к рабочим поверхностям упомянутых элементов 1 и 2, выполне, ны выемки 4, в которых установлены вкладыши 5 с высотой больше глубины выемки и из материала с коэффициентом трения по материалу элементов 7 и 2 . не менее 0,3. Неподвижный элемент 2 имеет ограничители 6 перемещения.

Пакет пластин 3 может быть заключен в пленочную полимерную оболочку

7 дпя защиты пластин от пыли и для

/добства их установки и транспортирования.

1532735

Пластины 3 могут быть выполнены из .

Фторопласта или из радиационно-модиФицированного полиэтилена.

Направляющие скольжения работают следующим образом.

При движении элемента 1 верхняя пластина 3, связанная с ним смлами трения, скользит по нижней, пластине так как между пластинами коэффициент трения в 3 и более раз меньше, чем между пластинами 3 и элементами

1 и 2. При упоре верхней пластины 1 в ограничитель 6 элемент 1 начинает скользить по поверхности вкладыша фрикционные характеристики которого достаточны, чтобы, например, йредохранить трубопровод (элемент 1) с т соскальзывания с опоры (т.е. с лемента 2).

При установке направляющих сколь.жения на открытом ветру и солнце поверхности пластин 3 могут подвергаться воздействию пыли, мелких абразивиых частиц, воздействию ультрафиолетовых лучей, что приводит к увеличению коэффициента трения пластин 3 друг по другу и к преждевременному износу пластин. Поэтому заключение нтифрикционного средства.в пленочную полимерную оболочку 7, имеющую коэффициент трения по поверхности элементов не ниже 0,3, защитит поверхности пластин 3 и создаст удобства при установке направляющих скольжения на монтаже, соединяя воедино разрозненные детали 3 и 7.

Применение антифрикционного средсгеа позволяет применять в элементах поверхности любой степени обработки, если они выполнены в металле, и даже использовать бетонные поверхности без закладных.

Формула и з о б р е т е н и я

1. Направляющие скольжения для опорных частей строительных конструкций, содержащие подвижный и неподвижный элементы и размещенную между ними пластину с выемками на одной из рабочих поверхностей, о т л и ч а ющ и е с я тем, что, с целью уменьшения износа, увеличения срока работы и упрощения монтажа, они снабжены . дополнительной идентичной пластиной, прижатой гладкой поверхностью к основной, и размещенными в выемках пластин вкладышами с высотой больше глубины выемки, при этом коэффициент трения между пластинами меньше коэффициента трения между вкладышами и рабочими поверхностями элементов.

2.Направляющие скольжения по и. 1, о т л и ч а ю щ и е с я тем, что коэффициент трения между материалами трущихся поверхностей пластин не более 0,1.

3. Направляющие скольжения по п.1 и 2, о т л и ч а ю щ и е с я тем, что коэффициент трения между материалами рабочих поверхностей элементов и вкладышей не менее 0,3.

1 4. Направляющие скольжения по и. 1, о т л и ч а ю щ и е с я тем, что пакет пластин с вкладышами охвачен пленочной полимерной оболочкой. из матери40 ала с коэффициентом трения по материалу элементов не менее 0,3.

1532735
