Реферат



Изобретение относится к машиностроению и может быть использовано для передачи вращательного движения. Цель изобретения - повышение тяговых свойств клинового ремня. Поперечные зубья 3 на слое сжатия выполнены с перемычками 5. Места сопряжения перемычек 5 с зубьями выполнены по радиусу. Тяговая способность повышается за счет обеспечения дополнительного давления рабочей поверхности, возникающего при деформации перемычки 5. 5 ил.

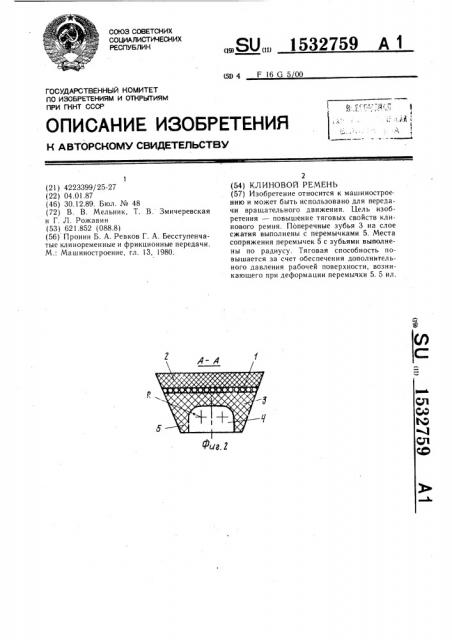

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 F 16 G 5 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ!

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4223399/25-27 (22) 04.01.87 (46) 30.12.89. Бюл. № 48 (72) В. В. Мельник, Т. В. Змичеревская и Г. Л. Рожавин (53) 621.852 (088.8) (56) Пронин Б. А. Ревков Г. А. Бесступенчатые клиноременные и фрикционные передачи.

М.: Машиностроение, гл. 13, 1980.

„„SU„„1532759 А 1

2 (54) КЛИНОВОЙ РЕМЕНЬ (57) Изобретение относится к машинострое. нию и может быть использовано для передачи вращательного движения. Цель изобретения — повышение тяговых свойств клинового ремня. Поперечные зубья 3 на слое сжатия выполнены с перемычками 5. Места сопряжения перемычек 5 с зубьями выполнены по радиусу. Тяговая способность повышается за счет обеспечения дополнительного давления рабочей поверхности, возникающего при деформации перемычки 5. 5 ил.

1532759

Изобретение относится к машиностроеllkilo и может быть использовано для передачи вращательного движения.

1!ель изобретения — повышение тяговых свойств ремня.

I-1а фи г. 1 предста влен ремень, общий вид; на фиг. 2 — разрез А--А на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг. 4 — ремень во время работы; на фиг. 5 — вид В на фиг. 4.

Ремень состоит из несущего слоя 1, слоя 2 астяжения и слоя 3 сжатия, выполнен ого пазами 4, в свою очередь выполненных с перемычками 5. Места сопряжения перемычек 5 с пазами 4 выполнены по радиусу.

На фиг. 5 изображена форма деформированной перемычки 5 при свободном изгибе ремня (фиг. 4).

За счет дополнительных осевых сил, возникающих при деформации перемычки при изгибе ремня в канавках ц кивов, увеличивается тяговая способность ремня.

Испытания ремня новой конструкции на тяговую способность показали преимущество перед серийными ремнями, особенно на шкивах

5 малых диаметров.

Формула изобретения

Клиново и ремень, содержащий несущий слой, заформованный в эластичную основу, выполненную с поперечными зубьями, расположенными в слое сжатия, отличаюи ийся тем, что, с целью повышения тяговых свойств, смежные зубья в зонах боковых рабочих поверхностей ремня соединены перемычками, внешняя поверхность стенок которых совпадает с боковыми поверхностями ремня, а толщина перемычек плавно уменьшается в направлениях от зубьев к продольной оси симметрии впадин, образованных соответствующими смежными зубьями.

1532759

If

Фиг, Ч

Ви88 иг.
