Вертикальная цилиндрическая трубчатая печь

Иллюстрации

Показать все

Реферат



Изобретение относится к области нефтяного и химического машиностроения, в частности к конструкциям трубчатых печей. Цель изобретения - повышение надежности печи. Вертикальная цилиндрическая трубчатая печь содержит корпус 1, выложенный изнутри футеровкой 2, настенный змеевик 3, формирующий в нижней части вместе с горелкой 4 радиационную камеру 5, в верхней части вместе с рассекателем 6 - конвективную камеру 7, переходник 8 и дымовую трубу 9. Новым в печи является снабжение рассекателя оболочкой 14, установленной с зазором к его внутренней поверхности, причем зазор в его верхней части плотно перекрыт стенкой, сквозь которую пропущены полые подвески, открытые с обоих торцов, и сообщен с помощью центрального канала с дымовой трубой, а посредством полых подвесок - с атмосферой. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А2

„„SU„„1532787

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTQPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1283244 (21) 4277002/23-02 (22) 06.07.87 (46) 30.l2.89. Бюл. № 48 (7! ) Центральное конструкторское бюро нефтеалпаратуры (72) В. И. Воронин и Т. Б. Мурзачева (53) 66.041 45 (088.8) (5р) Авторское свидетельство СССР № !283244, кл. С lO G 9/20, 1985. (54) ВЕРТИКАЛЬНАЯ ЦИЛ! !НДР! !ЧЕСКАЯ ТРУБЧАТАЯ !!ЕЧЬ (57) Изобретение относится к области нефыного и химического машиностроения, в частногти к конструкциям трубчатых печей.

Цель изобретения — повышение надеж(58 4 г 27 В 5 00, С 10 С 9 20

2 ности печи. Вертикальная цилиндрическая трубчатая печь содержит корпус 1, выло.женный изнутри футеровкой 2, настенный змеевик 3, формирующий в нижней части вместе с горелкой 4 радиационную камеру 5, в верхней части вместе с рассекателем 6 — конвективную камеру 7, переходник 8 и дымовую трубу 9. Новым в печи является снабжение рассекателя оболочкой 14, установленной с зазором к его внутренней поверхности, причем зазор в его верхней части плотно перекрыт стенкой, сквозь которую пропущены полые подвески, открытые с обоих торцов, и сообщен с помощью централ ьно го ка нала с дымово и трубой, а посредством полых подвесок с атмосферой. 3 ил.

1532787

Изобретение относится к технике нефтяного и химического машиностроения, в

;частности к нефтеперерабатывающей и газо вой промышленности, и может быть использовано для высокотемпературного нагрева нефти и нефтепродуктов в процессе их переработки.

Цель изобретения — повышение надежности печи.

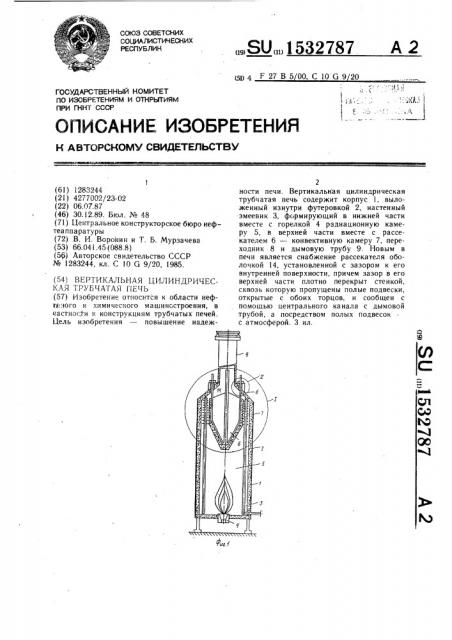

На фиг. 1 изображена вертикальная цилиндрическая трубчатая печь; на фиг. 2—, óçåë 1 на фиг. 1 (печь с рассекате., лем); на фиг. 3 — узел 11 на фиг. 1 (печь).

Печь содержит корпус 1, выложенныи изнутри футеровкой 2, у которой располо важен настенный змеевик 3, в нижнеи час,ти он вместе с горелкой 4 формирует ! радиационную камеру 5, в верхней части ! совместно с рассекателем 6 продуктов сгорания формирует конвективную камеру 7, ;из которой продукты сгорания через кони,ческий переходник 8 выходят в дымовую .трубу 9.

Несущая металлоконструкция 10 рассекателя с футеровкой 11 подвешена на полых подвесках !2 к коническому переходнику 8 печи. Внутри рассекателя с зазором 13 к нему установлена кольцевая оболочка 14.

Центральный канал 15 рассекателя соединяет зазор 13 с дымовой трубой. Зазор 13 между кольцеьой оболочкой 14 и рассекателем 6 в верхней части перекрыг стенкой 16, сквозь которую пропущены nî: ь.е подвески 12.

Устройство работает следующим образо";>.

Образующиеся в камере сгорания в ре зультате горения топлива продукты cropa4 ния отдают тепло продуктовым трубач змеевика 3 за счет радиационного и конвективного теплообмена. При этом часть энергии идет на нагрев рассекателя, а на выходе из печи продукты сгорания нагревают снаружи подвески 12, на которых крепится рассекатель.

Атмосферный воздух поступает в открытые концы полых подвесок !2, охлаждая их. Далее атмосферный воздух поступает в р зазор 13 между оболочкой 14 и рассекателем 6, охлаждает несущую металлоконструкцию 10 и затем по центральному каналу 15 эвакуируется в дымовую трубу 9 за счет естественной тяги в канале 15, усиленной эжекцией продуктов сгорания в дымовой трубе. Постепенно циркулируя по описанному тракту, атмосферный воздух охлаждает рассекатель.

Таким образом, за счет поддержания рассекателя продуктов с орания и опреде20 ленн ;ì режиме путем охлаждения его атмосферным воздухом степень надежности крепежных узлов повышается в несколько раз, тем самым увеличивается надежность и долговечность конструкции в целом.

Формула изобретения

Вертикальная цилиндрическая трубчатая печь, по а ..:.-.::.. . № 1283244. отличаюи!аяся тем, что, с целью поьышения надежности печи, она снабжена установленной в рассекателе концентрично ему и с зазором относительно его стенок кольцевой оболочкой, подвески выполнены полыми с открытыми торцами, а центральный канал рассекателя соединен с дымовой трубой.
