Способ установки в рабочее положение электродов дуговой электропечи

Способ установки в рабочее положение электродов дуговой электропечи

Иллюстрации

Показать все

Реферат



Изобретение относится к области металлургии, конкретно к способам замены графитированных электродов дуговых электропечей. Цель изобретения - снижение капитальных затрат и сокращение непроизводительных простоев электропечи. Замену отработавшего электрода 2 производят при отведенном своде 1 и электрододержателях 3, фиксируют электрод, например, напольным манипулятором 4, опускают его вниз под свод на необходимую величину, после чего электрод удаляют из-под свода. Установку нового электрода производят в обратном порядке. 1 ил.

союз советсних

СОЦИАЛИСТИЧЕСКИХ

РЕСПж ЛИК

1533022 А 1 (!9) (И) 511 4 Н 05 В 7/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ по изоБРюениям и ОтнРытиям пРи Гннт сссР (21) 4315151/23-02 (22) 12, 10. 87 (46) 30. 12.89. Бюл. М 48 (71) Ленинградский государственный институт по проектированию металлургических заводов (72) А.А.Митенев, А.Г.Суслов и В.А.Арашкевич (53.) 621.3.036.65 (088.8) (56) Сидоренко М.Ф. и др. Автоматизация и механизация электросталеплавильного Ферросплавного производства.

М.: Металлургия, 1975, с. 85, Заявка ФРГ М 3047620, кл. Н 05 В 7/14, 1980.

Авторское свидетельство СССР

N 720834, кл. Н 05 В 7/10, 1980.

Рекламный проспект, MAN GHH Sterkrade, ФРГ, 1984.

"(54) СПОСОБ УСТАНОВКИ В РАБОЧЕЕ ПОЛО"

ЖЕНИЕ ЭЛЕКТРОДОВ ДУГОВОЯ ЭЛЕКТРОПЕЧИ (57) Изобретение относится к области металлургии, конкретно к способам замены графитированных электродов дуговых электропечей. Цель изобрете-. ния - снижение капитальных затрат и сокращение непроизводительных простоев электропечи ° Замену отработавшего электрода 2 производят при отведенном своде 1 и электрододержателях 3, фиксируют электрод, например, напальным манипулятором 4, опускают его вниз под свод на необходимую величину, после чего электрод удаляют из-под, свода . Уста новку нового электрода производят в обратном порядке. 1 ил.

3 С:

1533022

Формула изобретения

Составитель А.Филиппов

Редактор А.Долинич Техред Л.Олийнык Корректор В.Кабаций

Заказ 8109/58 Тираж 775 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент, г.Ужгород, ул.Гагарина, 101

Изобретение относится к области металлургии, конкретно к способам замены графитированных электродов дуговых электропечей.

Цель изобретения - снижение капитальных затрат и сокращение непроизводительных простоев электропечи.

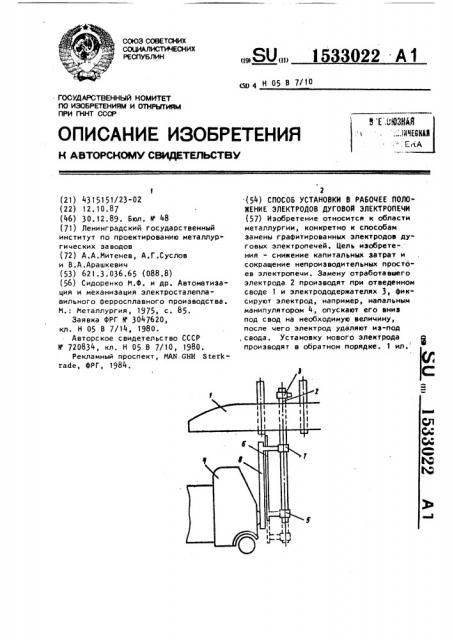

На чертеже представлено предлагаемое устройство для осуществления спо- 10 соба.

Устройство содержит свод 1 дуговой электропечи с электродами 2 и электродержателями 3. Под сводом расположен напольнь1й манипулятор 4, например 15 электропогрузчик, имеющий захват 5 в виде футерованных клещей, установленных на подвижной раме 6 и центрирующий захват 7 в виде U-образных направляющих, установленных на непод- 2ц вижной раме 8.

Способ осуществляют следующим .образом.

Для замены отработавшего графити1 рованного электрода после поворота 25 свода 1 и электрододержателей 3 под соот ветст вующий электрод 2 подводят захваты 5 и j напольного манипулятора 4, через центрирующий захват 7 электрод опускают до захвата 5, в ко- 0 тором зажимают последний, После этого включают электрододержатель 3 на раз жим, подвижную раму 6 с захватом 5 опускают на необходимую величину и затем электрод выводят (удаляют) за пределы свода. При установке нового электрода операции, выполняемые при помощи манипулятора 4, производятся в обратном порядке.

Данный способ замены отработавшего электрода позволяет высвободить грузо. подъемный кран; снизить капитальные затраты при строительстве производственного помещения; сократить непроизводительные простои электропечи за счет совмещения операции замены электродов с загрузкой печи; добиться более высокой ступени автоматизации и механизации работ по замене и перепуске электродов.

Способ установки в рабочее положение электродов дуговой электропечи, включающий перепуск электродов и замену отработавшего электрода при отводе свода, отличающийся тем, что, с целью снижения капитальных затрат и сокращения непроизводительных простоев, печи, замену электрода производят путем опускания его под свод, удаления из-под свода и установки нового электрода в обратном порядке, причем все операции производят при помощи передвижного напольного манипулятора.
