Патент ссср 153318

Патент ссср 153318

Иллюстрации

Показать все

Реферат



Класс Н 02с; 21с, 35«

Н 02с; 21с, 35«

Ao 1 53315

СССР

Подггисная гругггга Лв 91

В. И. Рахозский и Е. В. Руденский

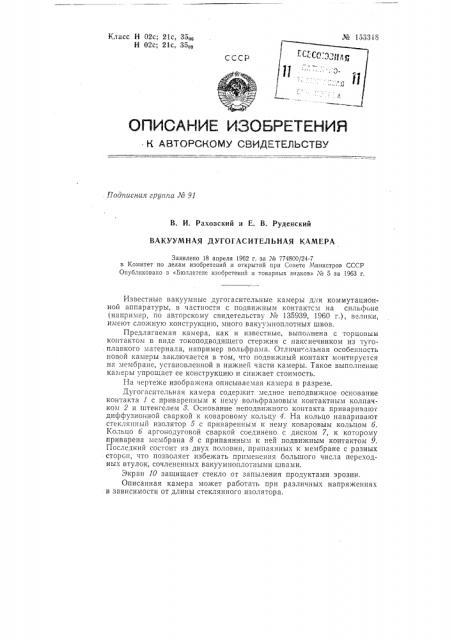

ВАКУУМНАЯ ДУГОГАСИТЕЛЬНАЯ КАМЕРА

Заявлено 18 апреля 1962 r. за М 774800/24-7 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» Хз 5 за 1963 г.

Известные вакуумные дугогасительные камеры для коммутационной аппаратуры, в частности с подвижным контактсм на сильфоне

1например, по авторскому свидетельству No 135939, 1960 г.), велики, имеют сложную конструкцию, много вакуумноплотных швов.

Предлагаемая камера, как и известные, выполнена с торцовьгм контактом в виде токоподводящего стержня с накснечником из тугоплавкого материала, например вольфрама. Отличительная особенность новой камеры заключается в том, что подви>кный контакт монтируется на мембране, установленной в нижней части камеры. Такое выполнение камеры упрощает ее конструкцию и снижает стоимость.

На черте>ке изобра>кена описываемая камера в разрезе.

Дугогасительная камера содер>кит медное неподвижное основание контакта 1 с приваренным к нему вольфрамовым контактным колпачком 2 и штенгелем 8. Основание неподвижного контакта приваривают диффузионной сваркой к коваровому кольцу 4. На кольцо наваривают стеклянный изолятор 5 с приваренным к нему коваровым кольцом 6.

Кольцо 6 аргонодуговой сваркой соединено с диском 7, к которому приварена мембрана 8 с припаянным к ней подвижным контактом 9.

Последний состоит из двух половин, припаянных к мембране с разных сторон, что позволяет избежать применения большого числа переходных втулок, сочлененных вакуумноплотными швами.

Экран 10 защищает стекло от запыления продуктами эрозии.

Описанная камера может работать при различных напряжениях в зависимости от длины стеклянного изолятора, ¹ 153318

Камеру с изолятором длиной 20 н.н мо>кно использовать для отключения цепей напряжением 600 в (например, в шахтных взрывобезопасных контакторах), а с изолятором длиной 180 лел1 — для отключения цепей напряжением 10 кв. Соответственно следует увеличить и д;шну контактов.

Предмет изобретения

Вакуумная дугогасительная камера для коммутационной аппаратуры с торцовым контактом, выполненным в виде токоподводящего стержня с наконечником из тугоплавкого материала, например вольфрама, отличающаяся тем, что, с целью упрощения и удешевления конструкции камеры, подвив пый контакт монтируется на мембране, установленной в нижней части камеры.

/О
