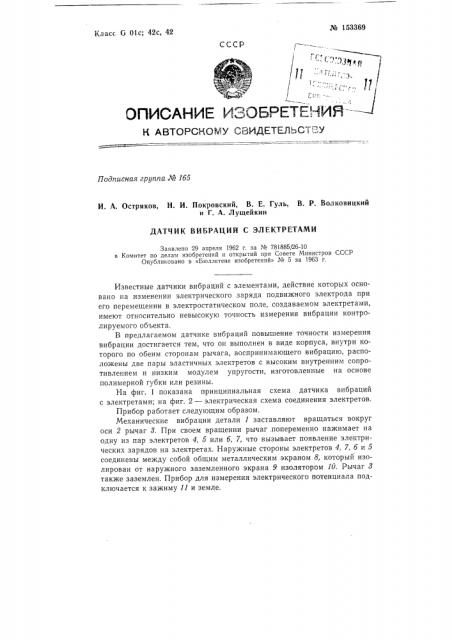

Мо 1 53369
Класс G О1с; 42с, 42
К АВТОРСКОМУ СР МДЕТЕЛЬСТ .=-У
Подписная группа М 1б5
И. А. Остряков, Н. И. Покровский, В. Е. Гуль, В. Р. Волковицкий и Г. А. Лущейкин
ДАТЧИК ВИБРАЦИЙ С ЭЛЕКТРЕТАМИ
Заявлено 29 апреля 1962 г. за лГ 781885/26-10 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений» М 5 за 1963 г.
Известные датчики вибраций с элементами, действие которых основано на изменении электрического заряда подвижного электрода при его перемещении в электростатическом поле, создаваемом электретами, имеют относительно невысокую точность измерения вибрации контролируемого объекта, В предлагаемом датчике вибраций повышение точности измерения вибрации достигается тем, что он выполнен в виде корпуса, внутри которого по обеим сторонам рычага, воспринимающего вибрацию, расположены две пары эластичных электретов с высоким внутренним сопротивлением и низким модулем упругости, изготовленные на основе полимерной губки или резины.
На фиг. 1 показана принципиальная схема датчика вибраций с электретами; на фиг. 2 — электрическая схема соединения электретов.
Прибор работает следующим образом.
Механические вибрации детали 1 заставляют вращаться вокруг оси 2 рычаг 8. При своем вращении рычаг .попеременно нажимает на одну из пар электретов 4, 5 или б, 7, что вызывает появление электрических зарядов на электретах. Наружные стороны электретов 4, 7, б и 5 соединены между собой общим металлическим экраном 8, который изолирован от наружного заземленного экрана 9 изолятором 10. Рычаг 8 также заземлен. Прибор для измерения электрического потенциала подключается к зажиму 11 и земле. № 153369
Предмет изобретения
Датчик вибраций с электретами, отличающийся тем, что, с целью повышения точности измерения вибрации контролируемого объекта, он выполнен в виде корпуса, внутри которого по обеим сто. ронам рычага, воспринимающего вибрацию, расположены две пары эластичных электретов с высоким внутренним сопротивлением и низким модулем упругости, изготовленные на основе полимерной губки или резины.
Фиг 1 о г
