Реферат



Изобретение относится к области энергетики, в частности к конструкции устройства, предназначенного для сепарации пара при эксплуатации турбоагрегата. Целью изобретения является повышение интенсификации и эффективности работы сепаратора. Жалюзийный сепаратор содержит вертикальный корпус, по высоте которого установлены пакеты жалюзи с дроссельными дырчатыми листами, к которым прикреплены продольные и поперечные перегородки, где пакеты жалюзи его по своей ширине состоят из половин, с жалюзийными пластинами, набранными по типу "зеркального отражения". 3 ил.

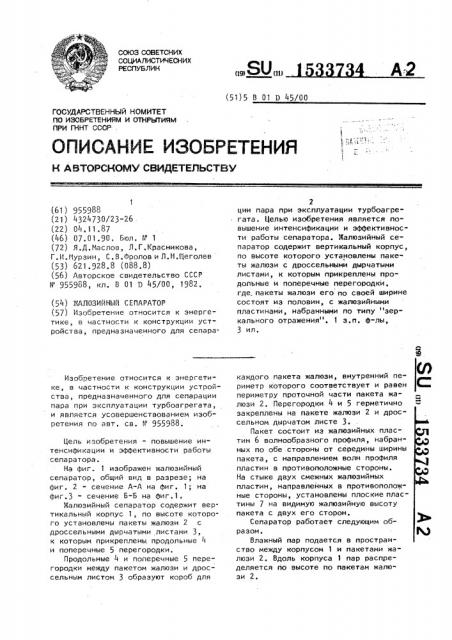

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 5 В 01 D 45/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР

1 (61) 955988 (21) 4324730/23-26 (22) 04,11.87 (46) 07.01.90. Бюл. И 1 (72) Я.Д.Маслов, Л,Г.Красникова, Г.И.Мурзин, С.В.фролов и Л.И.Цеголев (53) 621.928.8 (088,8) (56) Авторское свидетельство СССР

Н 955988, кл. В 01 D 45/00, 1982. (54) ИАЛЮЗИЙНЫЙ СЕПАРАТОР (57) Изобретение относится к энергетике, в частности к конструкции устройства, предназначенного для сепараИзобретение относится к энергетике, в частности к конструкции устройства, предназначенного для сепарации пара при эксплуатации турбоагрегата, и является усовершенствованием изобретения по авт. св. 11 955988.

Цель изобретения - повышение интенсификации и эффективности работы сепаратора.

На фиг. 1 изображен жалюзийный сепаратор, общий вид в разрезе; на фиг. 2 - сечение А-А на фиг. 1; на фиг.3 - сечение Б-Б на фиг.1.

Иалюзийный сепаратор содержит вертикальный корпус 1, по высоте которого установлены пакеты жалюзи 2 с дроссельными дырчатыми листами к которым прикреплены, продольные 4 и поперечные 5 перегородки.

Продольные 4 и поперечные 5 перегородки между пакетом жалюзи и дроссельным листом 3 образуют короб для

2 ции пара при эксплуатации турбоагрегата„ Целью изобретения является повышение интенсификации и эффективности работы сепаратора. Жалюзийный сепаратор содержит вертикальный корпус, по высоте которого установлены пакеты жалюзи с дроссельными дырчатыми листами, к которым прикреплены продольные и поперечные перегородки, где пакеты жалюзи его по своей ширине состоят из половин, с жалюзийными пластинами, набранными по типу "зеркального отражения". 1 з.п. ф-лы, 3 ил. каждого пакета жалюзи, внутренний периметр которого соответствует и равен периметру проточной части пакета жалюзи 2, Перегородки 4 и 5 герметично закреплены на пакете жалюзи 2 и дроссельном дырчатом листе 3.

Пакет состоит из жалюзийных пластин 6 волнообразного профиля, набранных по обе .стороны от середины ширины пакета, с направлением волн профиля пластин в противоположные стороны.

На стыке двух смежных жалюзийных пластин, направленных в противоположные стороны, установлены плоские пластины 7 на видимую жалюзийную высоту пакета с двух его сторон.

Сепаратор работает следующим образом.

Влажный пар подается в пространство между корпусом 1 и пакетами жалюзи 2. Вдоль корпуса 1 пар распределяется по высоте по пакетам жалюзи 2.

1533734

В межжалюзийных каналах пакетов жалюзи влага оседает на пластины жалюзи 6 и, стекая по ним в сепаратосборник пакета, равномерно отводится с двух его сторон в дренажную систему сепаратора. Осушенный в пакетах жалюзи 2 пар проходит вдоль продольных 4 и поперечных 5 перегородок «ервз дырчатые листы 3 и выводится из корпуса сепаратора. формула и з о б р е т е н и я

1. Жалюзийный сепаратор по авт, И 955988, о т л и ч а ю щ и йс я тем, что, с целью интенсификации и повышения эффективности работы сепаратора, он снабжен дополнительными пакетами с жалюзийными пластинами, установленными зеркально основным.

2. Сепаратор по п.1, о т л и ч а ю шийся тем, что он снабжен плоскими пластинами, установленными с двух сторон в середине пакета на всю его высоту, на стыке двух смежных жалюзийных пластин,.

Составитель fl. Àõèå Tîâà

Техред Л.Сердюкова Корректор И.Иуска

Редактор А.Мотыль
