Электромеханический преобразователь

Электромеханический преобразователь

Иллюстрации

Показать все

Реферат



Изобретение относится к области электромеханических преобразователей и может быть использовано в оптико-механических системах в качестве привода секционированных адаптивных устройств. Целью изобретения является обеспечение наряду с высокой точностью перемещения исполнительного органа - оптического элемента 2 ускорения перестройки режима работы преобразователя в широком диапазоне частот. Для этого электромеханический преобразователь содержит магнитострикционный элемент 1, воздействующий на исполнительный орган 2, зажимы 3, соединяющие магнитострикционный элемент 1 с корпусом 4, и источник поля в виде секционированной катушки 5 возбуждения, расположенной между зажимами 3. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИ)ЦЕТЕЛЫ:ТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР! (21) 4246684/24-10 (22) 12.03.87 (46) 07.01.90. Бюл. К 1 (71) Уфимский авиационный институт им. Серго Орджоникидзе (72) С.Т.Кусимов, П.А.Грахов, А.3.Тлявлин, В.А.Лебедев и А.P.Àçíàáàåâ .(53) 534.232.082.78 (088.8) (56) Авторское свидетельство СССР и 936459, кл. Н 04 R 15/00, 1982. (54) ЭЛЕКТРОМЕХАНИ4ЕСКИ!1 ПРЕОБРАЗОВАТЕЛЬ (57) Изобретение относится к электромеханическимм преобразователям и мо(51)5 В 06 В 1/08, Н 04 К 15/00

2 жет быть использовано в оптико-механических системах в качестве привода секционированных адаптивных устройств.

Целью изобретения является обеспечение наряду с высокой точностью перемещения исполнительного органа - оптического элемента 2 ускорения перестройки режима работы преобразователя в широком диапазоне частот. Для этого электромеханический преобразователь содержит магнитострикционный элемент 1, воздействующий на исполнительный орган 2, зажимы 3, соединяющие магнитострикционный элемент

1 с кОрпусОМ 4, и истОчник поля е Виде секционированной катушки 5 возбуждения, расположенной между зажимами

3. 1 ил.

1533768

Формула изобретения

Элект ромеха ничес кий преобразователь, содержащий магнитострикционный элемент, связанный с источником поля в виде катушки, о т и и ч а ю щ и и с я тем, что, с целью ускорения перестройки режима работы в широком диапазоне частот, магнитострикционный элемент соединен через размещенные вдоль него зажимы с корпусом, а катушка выполнена из секций, расположенных между зажимами.

Составитель A.éeñòàêoâ

Техред Л,Сердюкова Корректор M.Øàðoøè

Редактор A.Mîòûëü

Заказ 8

Тираж 375

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1I3035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Уж ород, ул. Гагарина,101

Изобретение относится к электромеханическим преобразователям и может быть использовано в оптико-механических системах в качестве модулятора оптического сигнала, привода секционированных адаптивных систем и т.п.

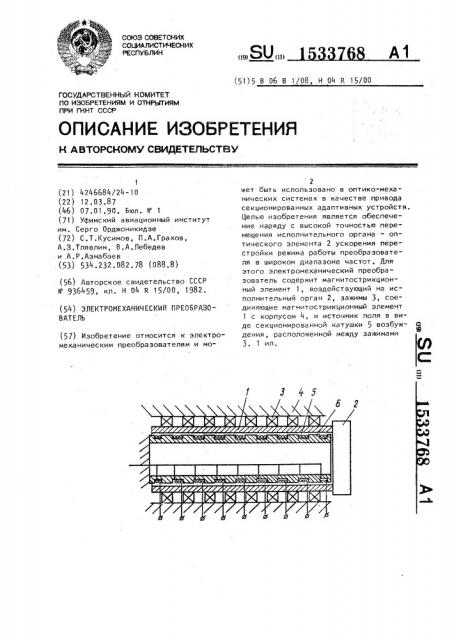

Цель изобретения - ускорение пере.стройки режима работы преобразовате- 10 ля в широком диапазоне частот, На чертеже изображен электромеханический преобразователь, разрез.

Преобразователь содержит магнитострикционный элемент 1, например, в 15 виде трубки, воздействующий на исполнительный орган 2„зажимы 3, соединяющие магнитострикционный элемент 1 с корпусом 4, источник поля в виде секционированной катушки 5 возбужде- 20 ния, уложенной, например, в расположенные между зажимами 3 пазы магнитопроводящего основания преобразователя 6.

Преобразователь работает следующим 25 образом.

Резонансная частота преобразователя определяется длиной свободного не зажатого зажимами 3 конца магнитострикционного элемента 1, Для пониже- gp ния рабочей частоты на крайний зажим 3 подается электрический сигнал, он разжимается, тем самым увеличивая длину свободного конца элемента 1, Для точной подстройки частоты путем перемещения магнитострикционного элемента 1 относительно зажимов 3 включаются секции катушки 5, находящиеся в пределах свободного конца магнитострикционного элемента 1, связанного с исполнительным органом 2.

Предлагаемая конструкция преобразователя позволяет обеспечить наряду с высокой точностью перемещения исполнительного органа 2 и ускорение перестройки режима работы преобразователя в широком диапазоне частот.
