Ультразвуковая система крутильных колебаний

Ультразвуковая система крутильных колебаний

Иллюстрации

Показать все

Реферат



Изобретение относится к области механической обработки материалов и предназначено для использования в ультразвуковых установках для механической обработки отверстий на металлорежущих станках. Целью изобретения является повышение удельной акустической мощности и нагрузочной способности на высоких частотах. При подаче напряжения на обмотки 6 подмагничивания и обмотки 7 высокочастотного возбуждения полуволновые элементы 2, из которых состоит кольцевой магнитострикционный преобразователь 1, колеблются в противофазе. Колебания от диаметрально противолежащих мест соединения при помощи накладок передаются стержню-резонатору крутильных колебаний. Поскольку соседние накладки закреплены на стержне на расстоянии в половину длины волны крутильных колебаний относительно друг друга, они возбуждают в стержне крутильные колебания синфазно. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОЯЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (11) (51) 5 В 06 В 1/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ HOMHTET

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4376841/24-10 (22) 10.02.88 (46) 07.01.90. Бюл. М 1 (71) Ростовский-на-Дону институт сельскохозяйственного машиностроения (72) В.Г.Бегун, Ю.И.Удалов и О.И.Шарапов (53) 534,232 (088.8)

1 (56) Авторское свидетельство СССР

N 226996, кл. В 06 В 1/08, 1969. (54) УЛЬТРАЗВУКОВАЯ СИСТЕМА КРУТИЛЬНЬ1Х КОЛЕБАНИЙ (57) Изобретение относится к механической обработке материалов и предназначено для использования в ультразвуковых установках для механической обработки отверстий на металло2 режущих станках. Целью изобретения является повышение удельной акустической мощности и нагрузочной способности на высоких частотах, При подаче напряжения на обмотки 6 подмагничивания и обмотки 7 высокочастотного возбуждения полуволновые элементы 2, из которых состоит кольцевой магнитострикционный преобразователь 1, колеблются в противофазе. Колебания от диаметрально противолежащих мест соединения при помощи накладок передаются стержню-резонатору крутильных колебаний. Поскольку соседние накладки закреплены на стержне на расстоянии в половину длины волны крутильных колебаний относительно друг друга, они возбуждают в стержне крутильные колебания синфазно. 1 з.п. ф-лы, 2 ил.! 533769

Изобретение относится к механической обработке материалов и предназначено для| использования в ультразвуковых установках дгifh механицеской обработки отверстий на металлорежущих станках.

Цель изобретения - повышение удельной акустической мощности и нагрузочной способности на высоких частотах, 1О

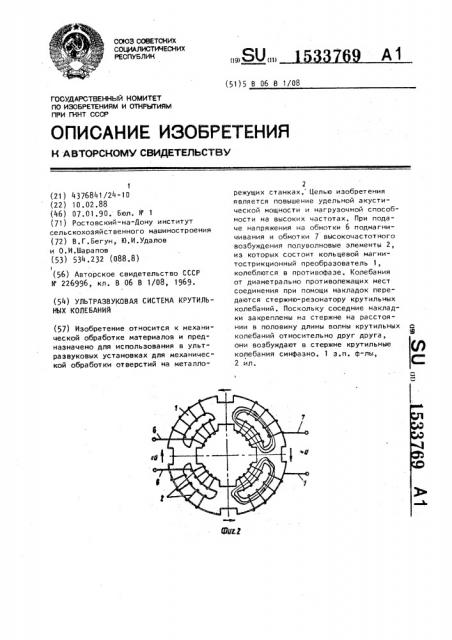

На фиг, 1 и 2 схематически изображена ультразвуковая система.

Ультразвуковая система крутильных колебаний состоит из кольцевого магнитострикционного преобразователя 1, 15 выполненного из кратного четырем количества полуволновых элементов 2 (изображен случай четырех полуволновых элементов), диаметрально противолежащие места соединения которых сое- 20 динены при помощи накладок 3 и 4 со стержнем-резонатором 5, обмотки подмагничивания б и высокочастотного возбуждения 7 выполнены раздельными, причем обмотки высокочастотного возбуждения выполнены с изменением направления намотки на каждый последующий полуволновой элемент, а соседние накладки закреплены на стержне на расстоянии в половину длины волны крутильных колебаний относительно друг друга.

Система работает следующим образом.

При подаче напряжения на обмотки соседние полуволновые элементы колеб3S лются противофаэно. При этом в месте соединения торцы соседних попуволновых элементов движутся в одну сторону. Соседние накладки колеблются в противофазе и передают колебания стержню-резонатору крутильных колебаний. Поскольку соседние накладки закреплены на стержне на расстоянии в половину длины волны крутильных колебаний, они возбуждают синфаэные крутильные колебания в стержне-резонаторе„

Вследствие использования в кольцевом излучателе не одного, а кратного четырем количества полуволновых элементов можно повысить удельную акустическую мощность и нагруэочную способность на высоких частотах.

Формула изобретения

1. Ультразвуковая система крутильных колебаний, содержащая кольцевой магнитострикционный преобразователь с обмотками возбуждения и подмагничивания и стержень-резонатор крутильных колебаний, установленный внутри преобразователя коаксиально с ним, отличающаяся тем, что, с целью повышения удельной акустической мощности и нагрузочной способности на высоких частотах, преобразователь выполнен из кратного четырем количества полуволновых элементов, диаметрально противолежащие места соединения которых связаны накг адками со стержнем-резонатором, обмотки высокочастотного возбуждения и обмотки подмагничивания выполнены с изменением направления намотки на каждый последующий полуволновой элемент, а соседние накладки закреплены на стерж" не на расстоянии в половину длины волны крутильных колебаний относительно друг друга.

2, Система по и. 1, о т л и ч а ю щ а я с.я тем, что вдоль стержнярезонатора размещено и кольцевых магнитострикционных преобразователей,. причем расстояние между ближайшими кольцевыми магнитострикционными пре= образователями составляет длину волны крутильных колебаний.

1533769

Составитель С.Данилов

Техред Л. Сердюкова

Корректор Э.Лончакова

Редактор А.Мотыль

Заказ 8 Тираж 373 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина,lol
