Установка для мойки изделий

Установка для мойки изделий

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить эффективность мойки. Изделия, перемещаемые держателем, подвергаются струйной мойке, при этом струи моющего раствора, не попавшие на изделия, попадают на отражатели, выполненные в виде спаренных желобов, причем поскольку стык желобов расположен напротив оси соответсвующего сопла, то струя моющего раствора разделяется на две полуструи, закручивается и с обратной стороны попадает на изделие. При этом вогнутая форма желобов в сторону соответствующих сопел и их выполнение в поперечном сечении в виде полуколец обеспечивают собирательный эффект отраженной струи. 5 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) А1 (51) 5 В 08 В 3/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М ABT0PCHQMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4434825/25-12 (22) 11.04.88 (46) 07.01.90. Бюл. Ф 1 (71) Научно-производственное объединение технологии и оборудования зап(итных покрытий в автомобильной промышленности "Автопромпокрытие" (72) M.Ì.Ïàíüêèâ, В.А.Трибушный, Н.В.Бучко и Л,Г.Поливка (53) 628.314.2 (088.8) (56) Авторское свидетельство СССР

Ф 925431, кл. В 08 В 3/02, 1979.

2 (54) УСТАНОВКА ДЛЯ МОЙКИ ИЗДЕЛИЙ (57) Изобретение позволяет повысить эффективность мойки. Изделия, перемещаемые держателем, подвергаются струйной мойке, при этом струи моющего раствора, не попавшие на изделия, попадают на отражатели, выполненные в виде спаренных желобов, причем поскольку стык желобов расположен напротив оси соответствующего сопла, то струя моющего раствора разделяется на две полуструи, закручивается и с обратной стороны попадает на изделие. При этом вогнутая форма желобов в сторону соответствующих сопел и их выполнение в поперечном сечении в виде полуколец обеспечивают собирательный эффект отраженной струи .

5 ил.

1533778

Изобретение относится к установкам для мойки различных узлов и деталей.

Целью изобретения является повы5 шение эффективности мойки.

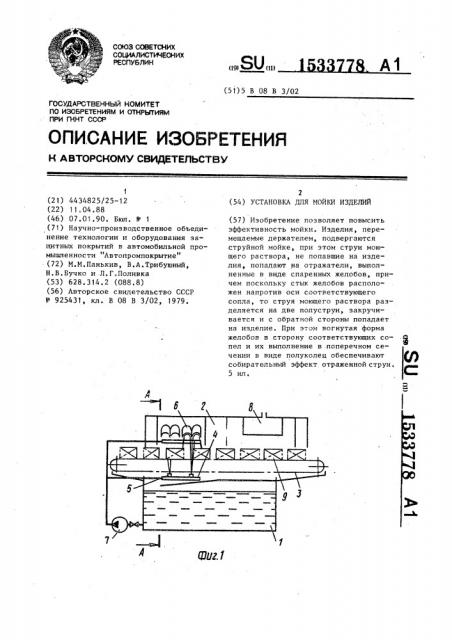

На фиг.1 схематически изображена установка для мойки изделий; на фиг,2сечение А-А на фиг.1; на фчг.3 — - вид

Б на фиг. 2; на фиг. 4 — узел I на фиг.3; на фиг,5 — вид В на фиг.4.

Установка для мойки изделий состоит из ванны 1, камеры 2 мойки и сушки, конвейера 3 для перемещения изделий через камеры, например двухцепного транспортера, коллектора 4 мойки с соплами 5, выполненными щелевыми, факел которых в плоскости, перпендикулярной направлению струи, имеет форму сильно вытянутого эллипса, отражателей струй моющего раствора, выполненных в виде спаренных желобов 6, насоса 7 для подачи моющего .раствора в коллекторы 4 и коллектора

8 сушки. Желоба выполнены вогнутыми в сторону соответствующих сопел, н поперечном сечении — в виде полуколец.

Установка для мойки иэделий рабоI тает следующим образом.

Подлежащие мойке изделия 9 устанавливаются с определенным интерва 0ì на конвейере 3 и перемещаются вдоль камеры 2. Одновременно включают насос 7 и моющий раствор из

Ф ванны 1 под давлением подается в кол- 3 лекторы 4 и через сопла 5 на изде.— лия 9.

Осуществляется струйная мойка.

Так как при укладке иэделий 9 на конвейер 3 между ними неизбежно обра40 зуются зазоры по ходу их перемещения, а также при очистке иэделий с незначительным коэффициентом заполняемости, например рамные или .решетчатые, не весь моющий раствор, вышедший иэ сопла, попадает на очищаемую поверхность.

Струя, непопавшая на изделие 9 по указанным причинам„ попадает на

50 расположенный за ним отражатель в виде спаренных желобов 6, закручивается в нем, меняет свое направление и возвращается на изделие 9 уже с другой стороны. При этом форма и размеры желобов 6 позволяют ориентировать струю в нужном направлении.

Из зоны мойки камеры 2 изделие 9 подается в зону сушки. Воздух вентилятором (не показан) через коллектор

8 подается на изделие 9 и высушивает его.

Выполнение отражателей в виде попарно сопряженных желобов и расположение их стыка напротив и вдоль щелей сопел (вдоль большой оси факела) способствует максимальному попаданию струи на этот стык, делению ее на две полуструи, каждая из которых закручивается по кольцевой поверхности и сходит с нее, изменив направление, а выполнение желобов вогнутыми в сторону соответствующих сопел и в поперечном сечении в виде полуколец обеспечивает собирательный эффект отраженной струи.

Изобретение обеспечивает сокращение расхода моющего раствора, сниже» ние энергозатрат, а значит, повышение эффективности мойки, особенно изделий типа рам и каркасов.

Формула изобретения

Установка для мойки изделий, содержащая по меньшей мере одну камеру мойки, конвейер для транспортирова» ния изделий через камеру мойки, коллекторы с. соплами, размещенные по обе стороны конвейера, о т л и ч аю щ а я с я тем, что, с целью повышения эффективности мойки, она снабжена отражателями струй моющего раствора на изделия, причем отражатели выполнены в.внде вогнутых в сторону соответствующих сопл желобов, сопряженных попарно, а их стыки рас" положены напротив осей соответствующих сопл, при этом в поперечном сечении каждый из желобов выполнен в виде полукольца.

1533 П8
