Реферат



Класс С 06f; 42m, 14;.;з 1:.3303

СССР

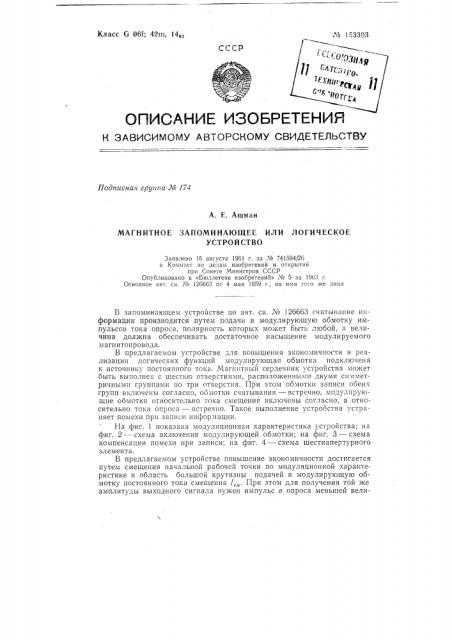

ОПИСАНИЕ ИЗОБР

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 174

А. F.. Ашман

МАГНИТНОЕ ЗАПОМИНАК)ЩЕЕ ИЛИ ЛОГИЧЕСКОЕ

УСТРОЙ СТВО

Заявлено 16 августа 1961 г. за ¹ 741594/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 5 за 1963 г.

Основное авт. св, ¹ 126665 от 4 мая 1959 г., на имя того же липа

В запоминающем устройстве по авт. св. ¹ 126663 считыгание информации производится путем подачи в модулирующую обмотку импульсов тока опроса, полярность которых может быть любой, а величина должна обеспечивать достаточное насыщение модулируемого магнитопровода.

В предлагаемом устройстве для повышения экономичности и реализации логических функций модулирующая обмотка подключена к источнику постоянного тока. Магнитный сердечйик устройства может быть выполнен с шестью отверстиями, расположенными двумя спмметричнымп группами по три отверстия. При этом обмотки записи обеих групп включены согласно, обмотки считывания — встречно, модулирующие обмотки относительно тока смещения включены согласно, а относительно тока опроса — встречно. Такое выполнение устройства устраняет помехи прп записи информации.

На фиг. 1 показана модуляционная характеристика устройства; на фиг. 2 — схема включения модулирующей обмотки; на фиг. 3 — схема компенсации помехи при записи; на фиг. 4 — схема шестиапертурного элемента.

B предлагаемом устройстве повышение экономичности достигается путем смещения начальной рабочей точки по модуляционной характеристике в область большой крутизны подачей в модулирующую обмотку постоянного тока смещения 1„,. При этом для получения той же амплитуды выходного сигнала нужен импульс в опроса меньшей вели¹ 153393 чины, чем при отсутствии смещения (импульс б). Введение дополнительного смещения позволяет решить задачу логического инвертирования выходного сигнала путем изменения полярности импульса г опроса. (На фиг. 1 стрелками указаны направления изменения потока при раз ных епособах опроса).

Смещение может быть получено путем подключения модулирующей обмотки к источнику постоянного тока либо последовательно с генератором импульсов опроса, либо параллельно. В последнем случае модулирующая обмотка выполняется в виде двух параллельных ветвей, по одной из которых подается ток смещения 1,", а по другой — ток опроса Уо.

Предлагаемое устройство позволяет строить схемы, реализующие

Булевы функции. Для устранения влияния помехи обмотки I записи двух элементов включены согласно, обмотки 2 считывания включены встречно, а модулирующая обмотка 8 включена относительно тока смещения I,„ñoãëàñíî, а относительно тока опроса Ip — встречно. При таком включении обмоток B выходной обмотке сигналы при записи взаимно компенсируются, а при опросе — складываются. Помехи при записи могут также компенсироваться в устройстве, в котором две ячейки объединены в одном шестиапертурном сердечнике.

Предмет изобретения

1. Магнитное запоминающее или логическое устройство по авт. св. № 12б663, о т л и ч а ю щ е е с я тем, что, с целью реализации логических функций и повышения экономичности, модулирующая обмотка подключена к источнику постоянного тока.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что, с целью устранения помех при записи информации, магнитный сердечник выполнен с шестью отверстиями, расположенными двумя симметричными группами по три отверстия, обмотки записи обеих групп включены согласно, обмотки считывания — встречно, модулирующие обмотки включены относительно тока смещения согласно, а относительно тока опроса— встречно. № 153393 ар и см

Фиг. 2

Составитель А. A. Васильев

Редактор Н. С. Кутафина Техред Т. П. Курилко Корректор В. П. Фомина

Подп, к печ. 16/IV — 63 г. Формат бум. 70; 108,; Объем 0,26 изд. л.

Зак. 949/2 Тираж 700 Цена 4 коп.
