Класс б 06k; 42m, 14ва

Мв !53396

СССР

"(t (!

: .,". "г . л (°

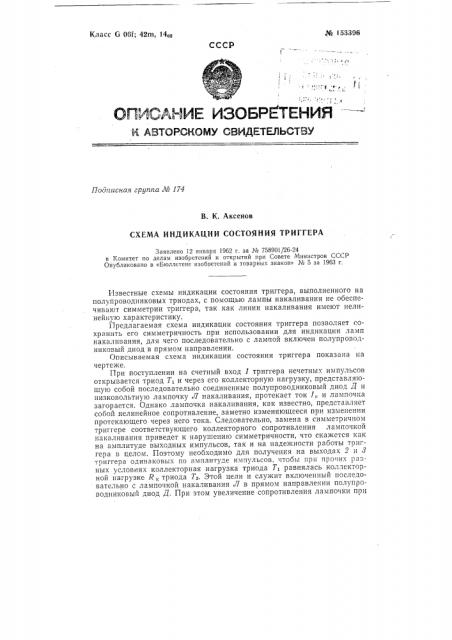

ОПИСАВШИЕ ИЗОБРЕТЕНИЯ

Я АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Пой,(гисная аруппа М 174

В. К. Аксенов

СХЕМА ИНДИКАЦИИ СОСТОЯНИЯ ТРИГГЕРА

Заявлено 12 января 1962 г. за № 758901/26-24 в 1хо(митет по делам изобретений и открытий при Совете Л1инистров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» М 5 за 1963 г, Известные схемы индикации состояния триггера, выполненного на полупроводниковых триодах, с помощью лампы накаливания не обеспечиьают симметрии триггера, так как линии накаливания имеют нелинейную характеристику.

Предлагаемая схема индикации состояния триггера позволяет сохранить его симметричность при использовании для индикации ламп накаливания, для чего последовательно с лампой включен полупроводниковый диод в прямом направлении.

Описываемая схема индикации состояния триггера показана íа чертеже.

При поступлении на счетный вход 1 триггера нечетных импульсов открывается триод Тт и через его коллекторную нагрузку, представляющую собой последовательно соединенные полупроводниковый диод г и низковольтную лампочку Л накаливания, протекает ток 1„и лампочка загорается. Однако лампочка накаливания, как известно, представляет собой нелинейное сопротивление, заметно изменяющееся при изменении протекающего через него тока. Следовательно, замена в симметричном триггере соответствующего коллекторного сопротивления лампочкой накаливания приведет к нарушению симметричности, что скажется как на амплитуде выходных импульсов, так и на надежности работы триггера в целом. Поэтому необходимо для получения на выходах 2 и 8 триггера одинаковых по амплитуде импульсов, чтобы при прочих равных условиях коллекторная нагрузка триода Т, равнялась коллекторной нагрузке R „триода Т,. Этой цели и служит включенный последовательно " лампочкой накаливания Л в прямом направлении полупроводниковый диод Д. При этом увеличение сопротивления лампочки при

¹ 153396 увеличении тока (с открытием триода Тт), протекающего в последовательной цепи диод — лампочка, компенсируется уменьшением внутреннего сопротивления диода. И наоборот, уменьшение сопротивления лампочки с уменьшением протекающего через нее тока (при запирании триода Тт) компенсируется увеличением внутреннего сопротивления диода. Следовательно, для каждого момента времени с достаточной степенью точности справедливо выражение

R,+R, Як где R,— динамическое сопротивление лампочки накаливания; R,— прямое динамическое сопротивление диода; RK — коллекторное сопротивление триода.

Таким образом, при использовании описываемой схемы симметричность триггера сохраняется, что обусловливает полезность ее применения.

Предмет изобретения

Схема индикации состояния триггера, выполненного на полупроводниковых триодах, отличающаяся тем, что, с целью сохранения симметричности триггера при использовании для индикации ламп накаливания, последовательно с лампой накаливания включен полупроводниковый диод в прямом направлении.

Выход Р

Выход 3
