Реферат



Класс G 06k; 42m, 14„ м лзвз

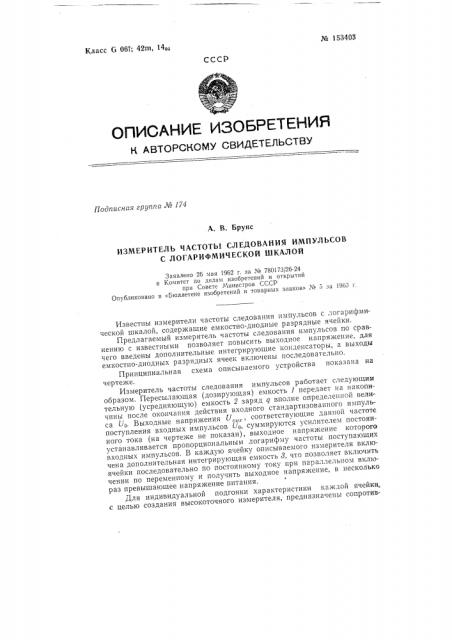

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 174

А. В. Брунс

ИЗМЕРИТЕЛЬ ЧАСТОТЫ СЛЕДОВАНИЯ ИМПУЛЬСОВ

С ЛОГАРИФМИЧЕСКОЙ ШКАЛОЙ

Заявлено 26 мая 1962 г. за № 780!73/26-24 в Комитет по делам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 5 за 1966 r

Известны измерители частоты следования импульсов с логарифмической шкалой, содержащие емкостно-диодные разрядные ячейки.

Предлагаемый измеритель частоты следования импульсов по сравнению с известными позволяет повысить выходное напряжение, для чего введены дополнительные интегрирующие конденсаторы, а выходы емкостно-диодных разрядных ячеек включены последовательно.

Принципиальная схема описываемого устройства показана на чертеже.

Измеритель частоты следования импульсов работает следующим образом. Пересылающая (дозирующая) емкость 1 передает на накопительную (усредняющую) емкость 2 заряд q вполне определенной величины после окончания действия входного стандартизованного импульса Ьо. Выходные напряжения U,„„, соответствующие данной частоте поступления входных импульсов U<, суммируются усилителем постоянного тока (на чертеже не показан), выходное напряжение которого устанавливается пропорциональным логарифму частоты поступающих входных импульсов. В каждую ячейку описываемого измерителя включена дополнительная интегрирующая емкость 8, что позволяет включить ячейки последовательно по постоянному току прн параллельном включении по переменному и получить выходное напряжение, в несколько раз превышающее напряжение питания.

Для индивидуальной подгонки характеристики каждой ячейки,. с целью создания высокоточного измерителя, предназначены сопротив№ 153403 ления 4 и 5. Соответствующим выбором этих сопротивлений схема может быть согласована с нагрузками, имеющими как большое, так и малое внутреннее сопротивление.

Описываемый измеритель частоты следования импульсов может найти полезное применение в измерительной технике, в автоматике и телемеханике, в вычислительной технике.

Предмет изобретения

Измеритель частоты следования импульсов с логарифмической шкалой, содержащий емкостно-диодные разрядные ячейки, о т л и ч а юшийся тем, что, с целью повышения выходного напряжения, введены дополнительные интегрирующие конденсаторы, а выходы ячеек включены последовательно.
