Устройство для распределения шихтовых материалов на колошнике доменной печи

Устройство для распределения шихтовых материалов на колошнике доменной печи

Иллюстрации

Показать все

Реферат



Изобретение относится к черной металлургии, а именно к устройством для распределения загрузочных материалов в доменных печах. Цель изобретения - повышение надежности и эффективности регулирования распределения шихты. Устройство включает размещенные по периметру колошника в один ряд подвижные плиты с индивидуальными приводами их перемещения. Подвижные плиты выполнены в форме трапеций с отношением длины нижнего основания к длине верхнего в пределах (1:1,15)-(1:1,30) и установлены большим основанием кверху. Устройство позволяет достичь оптимального распределения кокса и рудных материалов по сечению колошника за счет обеспечения местного регулирования газопотока. 3 ил.

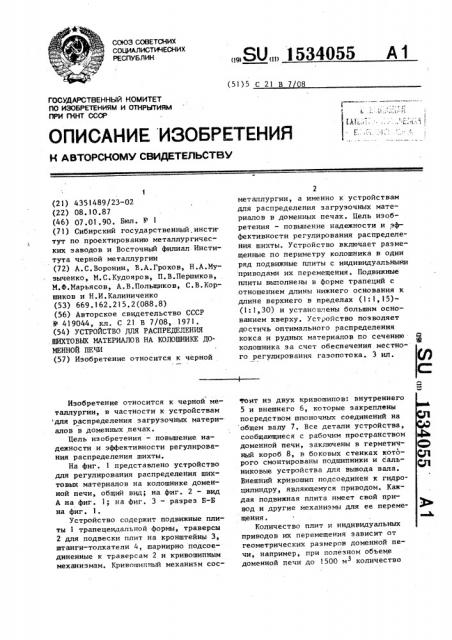

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 21 В 7

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

° гноит из двух кривошипов: внутреннего

5 и внешнего 6, которые закреплены посредством шпоночных соединений на общем валу 7. Все детали устройства, сообщающиеся с рабочим пространством доменной печи, заключены в герметичный короб 8, в боковых стенках которого смонтированы подшипники и сальниковые устройства для вывода вала.

Внешний кривошип подсоединен к гидроцилиндру, являющемуся приводом. Каждая подвижная плита имеет свой привод и другие механизмы для ее перемещения.

Количество плит и индивидуальных приводов их перемещения зависит от геометрических размеров доменной печи, например, при полезном объеме доменной печи до 1500 мЗ количество

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4351489/23-02 (22) 08.10.87 (46) 07.01.90. Бюл. Vp 1 (71) Сибирский государственный.институт по проектированию металлургических заводов и Восточный филиал.Института черной металлургии (72) А.С.Воронин., В.А.Грохов, Н.А.Музыченко, M.Ñ.Êóäoÿðoâ, П.В.Першиков, М.Ф.Марьясов, А.В.Польщиков, С.В.Коршиков и Н.И.Калиниченко (53) 669.162.215.2(088.8) (56) Авторское свидетельство СССР

9 419044, кл. С 21 В 7/08, 1971. (54) УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ . ШИХТОВЫХ МАТЕРИАЛОВ НА КОЛОШНИКЕ ДОМЕННОЙ ПЕЧИ (57) Изобретение относится к черной

Изобретение относится к черной металлургии, s частности к устройствам для распределения загрузочных материалов в доменных, печах.

Цель изобретения — повышение надежности и эффективности регулирования распределения шихты.

На фиг. 1 представлено устройство для регулирования распределения шихтовых материалов на колошнике доменной печи, общий вид; на фиг. 2 — вид

А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1.

Устройство содержит подвижные плиты 1 трапецеидальной формы, траверсы

2 для подвески плит на кронштейны 3, штанги-толкатели 4, шарнирно подсоединенные к траверсам 2 и кривошипным механизмам. Кривошипный механизм сос„„80„„1534055 А1

2 металлургии, а именно к устройствам для распределения загрузочных материалов в доменных печах. Цель изобретения — повышение надежности и эффективности регулирования распределения шихты. Устройство включает размещенные по периметру колошника в один ряд подвижные плиты с индивидуальными приводами их перемещения. Подвижные плиты выполнены в форме трапеций с отношением длины нижнего основания к длине верхнего в пределах (1:1,15)(1:1,30) и установлены большим основанием кверху. Устройство позволяет достичь оптимального распределения кокса и рудных материалов по сечению ф колошника за счет обеспечения местного регулирования газопотока. 3 ил.

1534055 подвижных плит может быть не более

16 шт, При полезном объеме в пределах 1500-2000 м количество подвиж3

Мых плит целесообразно довести до

20 шт. а на печах об.ьемом 2700Э

3200 м — до 24 шт. Трапецеидальность плит, или отношение длин верхнего и нижнего оснований определяются количеством и размерами плит, à 10 также величиной 1„... отклонения их нижней кромки от стенки: колошника. (Устройство работает следующим образом.

При необходимости осуществить изменение в распространении шихтовых ( материалов на колошнике доменной пе чи подается команда на включение гид роприводов 9, связанных шарнирно с внешними кривошипами 6. При перемеще- 20 м нии внешний кривошип вращает вал 7 с насаженным на него внутренним кривошипом 5, который в свою очереду толкает штангу 4 и заставляет изменить положение подвижной плиты 1. 25

Подвижная плита отклоняется от вертикального положения, входит в со,прикосновение с потоком ссыпающейся с большого конуса шихты и отклоняет его к оси печи. Задание на перемеще- 30 ние плит может быть как. одинаковым, так и различным. В последнем случае обеспечивается местное регулировани по активизации или, наоборот, ослаблению гаэопотока в отдельных зонах по окружности печи.

При отклонении плит от вертикального положения зазор между ними уменьшается вплоть до минимума, при котором исключаются контакты между плитами, а нижняя кромка их отклоняется на максимальную величину L цдВю

Величина зазора соизмерима с размером кусков шихтовых материалов, а перемещение потока ссыпающейся с большого конуса шихты происходит как единого целого, Степень воздействия подвижных плит на поток шихты зависит от величины отклонения. Это позволяет при использовании соответствующих систем загрузок достичь оптимального распределения кокса и рудных материалов по сечению калошника и улучшить показатели плавки.

Предлагаемое устройство позволяет стабилизировать работу доменной печи, при этом производительность доменной печи повьппается, а удельный расход кокса снижается. формула изобретения

Устройство для распределения шихтовых материалов на колошнике доменной печи, содержащее подвешенные по периметру колошника плиты с индивидуальными приводами их перемещения, отличающееся тем, что, с целью повьппения надежности и эффективности регулирования распределения шихты, плиты выполнены в форме трапеций с отношением длины нижнего основания к верхнему в пределах

1:1,15-1:I 30, причем плиты размещены по периметру колошника в один ряд и установлены большим основанием кверху.!

534055

ФИГ. f

1534055
