Изобретение относится к строительству, в частности к монтажу-демонтажу, и позволяет упростить и облегчить трансформацию сооружения. Трансформируемое сооружение содержит смонтированный на передвижном шасси 1 каркас 2 с шарнирно соединенными с ним и друг с другом элементами 3, 4 и 5 покрытия. На каркасе 2 с двух его сторон установлены силовые цилиндры 9 двухстороннего действия. На штоках цилиндров 9 закреплены зубчатые рейки 10. На элементах 3 и 4 и на каркасе 2 установлены ведущие зубчатые колеса 12 и 17, взаимодействующие с ведомыми колесами 15 и 19. Ведущие звездочки 20 и 21 цепных передач 23 установлены на оси соответствующего ведомого колеса, а ведомые звездочки 24 и 25 - на оси соответствующего ведущего колеса. Элемент 4 покрытия выполнен в виде ломаного рычага и оснащен по торцам в месте излома верхней и нижней промежуточными обводными звездочками 26 и 27. Сооружение оснащено установленными на каркасе 2 на одной оси с ведущим зубчатым колесом 12 храповиками и установленными на дополнительных поворотных осях собачками с ручным приводом их поворота. 2 з.п. ф-лы, 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

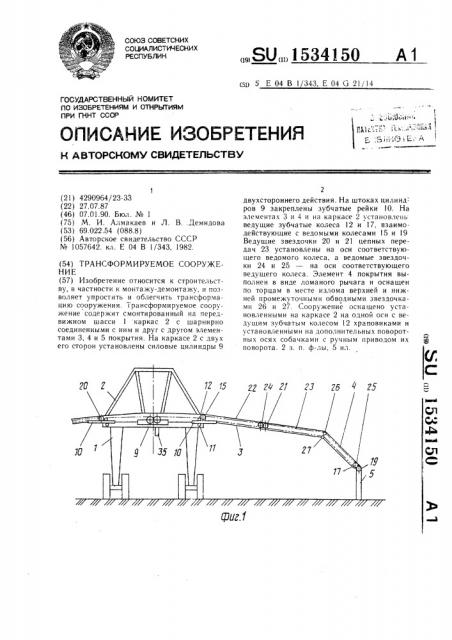

ÄÄSUÄÄ 153415() ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М АВТ0РСКОМ СВИДКтКЛЬСТВМ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

I (21) 4290964/23-33 (22) 27.07.87 (46) 07.01.90. Бюл. № 1 (?5) М. И. Алмакаев и Л. В..Демидова (53) 69.022.54 (088.8) (56) Авторское свидетельство СССР № 1057642, кл. Е 04 В 1/343, 1982. (54) ТРАНСФОРМИРУЕМОЕ СООРУЖЕНИЕ (57) Изобретение относится к строительству, в частности к монтажу-демонтажу, и позволяет упростить и облегчить трансформацию сооружения. Трансформируемое сооружение содержит смонтированный на передвижном шасси 1 каркас 2 с шарнирно соединенными с ним и друг с другом элементами 3, 4 и 5 покрытия. На каркасе 2 с двух его ctopoH установлены силовые цилиндры 9 (S!) 5 E 04 В 1 343, Е 04 б 21!14

2 двухстороннего действия. На штоках цилинд ров 9 закреплены зубчатые рейки 10. На элементах 3 и 4 и на каркасе 2 установлень ведущие зубчатые колеса 12 и 17, взаимодействующие с ведомыми колесами 15 и 19

Ведущие звездочки 20 и 21 цепных передач 23 установлены на оси соответствующего ведомого колеса, а ведомые звездочки 24 и 25 — на оси соответствующего ведущего колеса. Элемент 4 покрытия выполнен в виде ломаного рычага и оснащен по торцам в месте излома верхней и нижней промежуточными обводными звездочками 26 и 27(. Сооружение оснащено установленными на каркасе 2 на одной оси с ведушим зубчатым колесом 12 храповиками и установленными на дополнительных поворотных осях собачками с ручным приводом их поворота. 2 з. п, ф-лы, 5 ил.

15341ОО

3 . И

77 с1

3

32 конечные цепные передачи с ведомыми и ведущими звездочками, отличающееся тем, что, с целью упрощения и облегчения трансформации сооружения, оно снабжено установленными на каркасе с двух его сторон силовыми цилиндрами двухстороннего действия, на штоках которых закреплены зубчатые рейки, и ведущими зубчатыми колесами, установленными на каркасе и на каждом из элементов покрытия, кроме крайнего, и взаимодействующими с соответствующим ведомым зубчатым колесом, причем ведущие звездочки бесконечных цепных передач установлены на оси соответствующего ведомого колеса, а ведомые — на оси соответствующего ведущего колеса.

2. Сооружение по и. 1, or.!ссчагосссс с с» тем, что один из элементов покрытия выполнен в виде ломаного рычага и оснащен по торцам в месте излома верхней и нижней промежуточными обводными звез 1о 15 ками.

3. Сооружение по п. 1, отлсс lоюсцс.сс.с тем, что, с целью предотвращения самопроизвольного Опускания элементов покрытия;юд действие.! веса чри вы :. к::- ени!! силовых цилиндров. ОНо сн а оже!!(уi."òd lfoHЛЕННЫМИ На КаРКаСЕ На ОДНОЙ OCff С ВЕ сУщим зубчатым колесом храповиками f! тстс1 НОВЛЕННЫМИ HB ДОПОЛНИТЕЛЬНЫХ ПОВОРОТИ!,!Х осях собачками с ручным приводом иx по" ворота.
