Автоматический порционный дозатор
Иллюстрации
Показать всеРеферат
Изобретение относится к области массодозирующей техники. Цель изобретения - повышение точности дозирования. Дозатор содержит циферблатный указатель 1 с преобразователем 2 угла поворота стрелки в линейное перемещение, соединенным со штоком индуктивного датчика 3 перемещения с ферромагнитным сердечником 4 и секционированной катушкой 5, которая выполнена в виде двух идентичных бифилярных обмоток 6 и 7 со средними выводами, смещенных между собой на известную величину Θ. Выводы обмоток 6 и 7 подключены соответственно к входам первого 8 и второго 9 преобразователей индуктивности в электрический сигнал. Выход первого преобразователя 8 индуктивности в электрический сигнал подключен к первому входу устройства 10 вычитания и к первому входу делителя 11. Выход второго преобразователя 9 индуктивности в электрический сигнал подключен к второму входу устройства 10 вычитания, выход которого подключен к второму входу делителя 11. Выход делителя 11 подключен к входу аналого-цифрового преобразователя 12, выход которого соединен с первым входом цифрового компараторов, второй вход которого подключен к выходу цифрового задатчика 14 дозы. 1 ил.
ССФОЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (19) (И) (51) 5 С 01 С 13/28
3» Е,"ИЗЩ (Ц(.:, -;, Л,"ЯЛ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
И ДBTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ
ПРИ ГКНТ СССР (21) 4383772/24-10 (22) 29.02.88 (46) 07.01. 90. Бюл. В 1 (71) Куйбьппевский филиал Всесоюзного института по проектирований организации энергетического строительства (72) В.С.Иванов и А.И.Черняев (53) 681.269 (088.8) (56) Авторское свидетельство СССР
У 201700, кл. С О1 С 19/34, 1965.
Авторское свидетельство СССР
М 1052878, кл„ G 01 С 13/28, 1983. (54) АВТОМАТИЧЕСКИЙ ПОРЦИОННЫЙ ДОЗАТОР (57) Изобретение относится к области массодозирующей техники. Цель изобретения — повышение точности дозирования: Дозатор содержит циферблатный указатель 1 с преобразователем 2 угла поворота стрелки в линейное перемещение, соединенным со штоком индуктивного датчика 3 перемещения с фер2 ромагнитным сердечником 4 и секционированной катушкой 5, которая выполнена в виде двух идентичных бифилярных обмоток 6 и 7 со средними выводами, смещенных между собой на известную величину 9 . Выводы обмоток
6 и 7 подключены соответственно к входам первого 8 и второго 9 преобразователей индуктивности в электри- . ческий сигнал. Выход первого преобразователя 8 индуктивности в электрический сигнал подключен к первому входу устройства 10 вычитания и к первому входу делителя 11. Выход второго преобразователя 9 индуктивности в электрический сигнал подключен к второму входу устройства 10 вычитания, выход которого подключен к второму входу делителя 11. Выход делителя 11 подключен к входу анало- С го-цифрового преобразователя 12, выход которого соединен с первым входом цифрового компаратора 13, второй вход которого подключен к выходу цифрового задатчика 14 дозы. 1 ил.

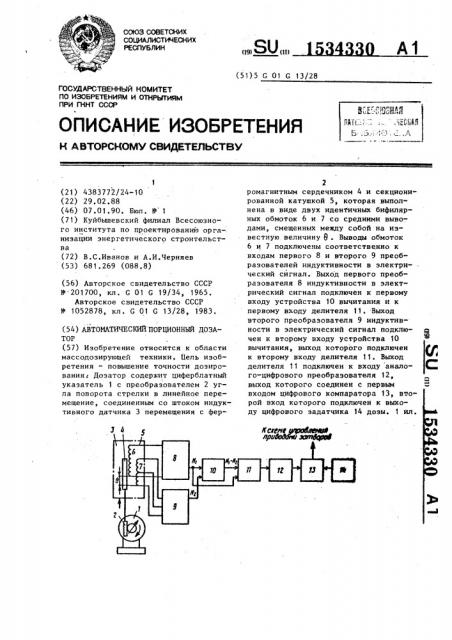

1"34330
Изобретение относится к весоизмерительной технике и может найти применение для высокоточного доэирования различных материалов, например составляющих бетонной смеси, шихтьг и др.
Цель изобретения — повышение точности дозирования за счет устранения погрешностей неидентичности и аппроксимации и упрощение конструкции устройства.
На чертеже представлена структурная .схема автоматическ:ого порционного доэатора с цифровым управлением.
Дозатор содержит циферблатпый указатель l с преобразователем 2 угла поворота стрелки в линейное перемещение, соединенным со штоком индуктивного датчика. 3 перемещения с ферромагнитным сердечником 4 и
20 секционированной катушкой 5, которая выполнена в виде двух идентичных бифилярных обмоток 6 и 7 со средними выводами, смещенных между собой на известную величину 9 . Выводы обмоток 25
6 и 7 подключены соответственно к входам первого 8 и второго 9 преобразователей индуктивности в электрический сигнал. Выхоц первого преобразователя Виндуктивности в электрический сигнал подключен к первому входу устройстгза 10 вычитания и к первому входу делителя 11. Выход второго преобразователя 9 индуктивности в электрический сигнал подключен к второму входу устройства
10 вычитания, выход которого подключен к второму входу делителя 11.
Выход делителя 11 подключен к входу аналого-цифрового преобразователя
12, выход которого соединен с первым входом цифрового компаратора 13, к второму входу которого подключен выход цифрового задатчика 14 дозы.
:Выход цифрового компаратора 13 подключен к схеме управления приводами затворов (не показана).
В предлагаемом устройстве в качестве преобразователей индуктивности в электрический сигнал может быть
50 применен двухчастотный генератор.
В качестве блока вычитания может быть применен балансный смеситель.
Дозатор работает следующим образом.
В исходном состоянии до начала дозирования ферромагнитный сердечник 4 индуктивного датчика 3 перемещения устанавливается в начальное положение х, симметричное относительно выводов дифференциальной обмотки 6. За положительное направление принимается направление движения сердечника, укаэанное стрелкой.
При поступлении дозируемого материала в груэоприемный бункер стрелка циферблатного указателя 1 откло- . няется на уголь,, пропорциональный текущему значению массы P. Уголь =
=f (P), с помощью преобразователя
2 угла поворота стрелки преобразуется в линейное перемещение х=К (рь) ф В на которое смещается сердечник 4 от начального положения хо.
Функция преобразования любого измерительного устройства в зависимости от диапазона измерения и требуемой точности аппроксимации может быть представлена одной из следующих моделей:
N=ax+b-, (1)
N--ах +Ьх+с (2)
Наиболее точной является модель (2), учитывающая нелинейность функ- . ции преобразования.
Сигнал на выходе первого преобразователя 8 индуктивности в электрический сигнал равен
N,=а(х,+х) +Ь(х,+х)+с-а(х -х) —
-Ь(х -х)-с=(4ах +2Ь)х. (3)
Сигнал на выходе второго преобразователя 9 индуктивности в электрический сигнал равен
N<=a(x +x-6)2 +b(x +x-8)+с-а(хг,-x+8) -Ь(х„-х+9)-с(4ах +2Ь)(х-8). (4)
Сигнал на вьгходе устройства 10 вычитания равен
N -N =(4ах„+2Ь)О.
Сигналы (3) и (5) поступают на входы делителя 11, на выходе которого формируется сигнал
Ыг х= — —" 8
N -N) Аналогичная зависимость получается при аппроксимации функции преобразования устройства моделью (1).
Как следует из (6), нестабильные коэффициенты а, Ь, с функции преобразования устройства не входят в выражение х, благодаря чему исключаются
4330
N,=aõ;
И =ах +Ъ, а для результата измерения известным устройством
N< ах — х .= — ---х х.
0 ах +Ъ о и О
Таким образом, предлагаемое устройство позволяет повысить точность измерения при сохранении высокого быстродействия, госкольку измерение осуществляется в один такт.
Формула изобретения
P N< х=-=- †-- В
К Н -Ь, (7) Подставляя (i) в выражения для
N и N в известной формуле, получают
