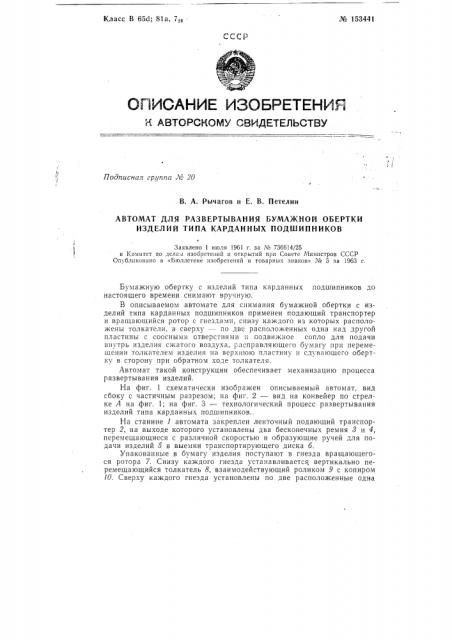

№ 153441

Класс В 65d; 81а, 7»„

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТС1РСНОМУ СВЙДЕТЕЛЬСТВУ

Подписная группа Лб 20

В. А. Рычагов и Е. В. Петелин

АВТОМАТ ДЛЯ РАЗВЕРТЫВАНИЯ БУМАЖНОЙ ОБЕРТКИ

ИЗДЕЛИЙ ТИПА КАРДАННЫХ ПОД1ИИПНИКОВ

Заявлено 1 июля 1961 г. за Х 736614/25 в Комитет по делам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» Ма 5 за 1963 г.

Бумажную обертку с изделий типа карданных подшипников до настоящего времени снимают вручную.

В описываемом автомате для снимания бумажной обертки с изделий типа карданных подшипников применен подающий транспортер и вращающийся ротор с гнездами, снизу каждого из которых расположены толкатели, а сверху — по две расположенных одна над другой пластины с соосными отверстиями и подвижное сопло для подачи внутрь изделия сжатого воздуха, расправляющего бумагу при перемещении толкателем изделия на верхнюю пластину и сдувающего обертку в сторону при обратном ходе толкателя.

Автомат такой конструкции обеспечивает механизацию процесса развертывания изделий.

На фиг. 1 схематически изображен описываемый автомат, вид сбоку с частичным разрезом; на фиг. 2 — вид на конвейер по стрелке А на фиг. 1; на фиг. 3 — технологический процесс развертывания изделий типа карданных подшипников..

На станине 1 автомата закреплен ленточный подающий транспортер 2, на выходе которого установлены два бесконечных ремня 8 и 4, перемещающиеся с различной скоростью и образующие ручей для подачи изделий 5 в выемки транспортирующего диска б.

Упакованные в бумагу изделия поступают в гнезда вращающегося ротора 7. Снизу каждого гнезда устанавливается вертикально перемещающийся толкатель 8, взаимодействующий роликом 9 с копиром

/О. Сверху каждого гнезда установлены по две расположенные одна о 153441 над другой пластины 11 и 12 с соосными отверстиями. Кроме того, над гнездами смонтированы подвижные сопла 18. Привод ротора осуществляется первичной передачей 14. Подается сжатый воздух к распределительному устройству через полую ось 15 ротора.

При подъеме изделия до уровня нижней направляющей пластины

11 внутрь его вводится сопло; струя сжатого воздуха расправляет концы оберточной бумаги lб. По мере прохождения изделия через отверстие пластины 12 оберточная бумага остается на толкателе; при обратном ходе толкателя бумага сдувается в сторону.

Автомат может быть использован при распаковке изделий, например, типа карданных подшипников от бумажной обертки.

Предмет изобретения Автомат для развертывания бумажной обертки изделий типа карданных подшипников, отл и ч à Io 11I и и ся тем, что, с целью полной механизации процесса развертывания, в нем применен подающий транспортер с парными бесконечными ремнями и вращающийся ротор с гнездами, снизу каждого из которых расположен вертикальный толкатель, а сверху одна над другой две пластины с соосными отверстиями и подвижное сопло для подачи во внутреннюю часть изделия струи сжатого воздуха, распрямляющий пучок обертки, огибающей толкатель при перемещении им изделия через отверстие на верхнюю пластину и сдуваемой в боковую сторону по поверхности нижней пластины при обратном ходе толкателя. № 153441
