Реферат

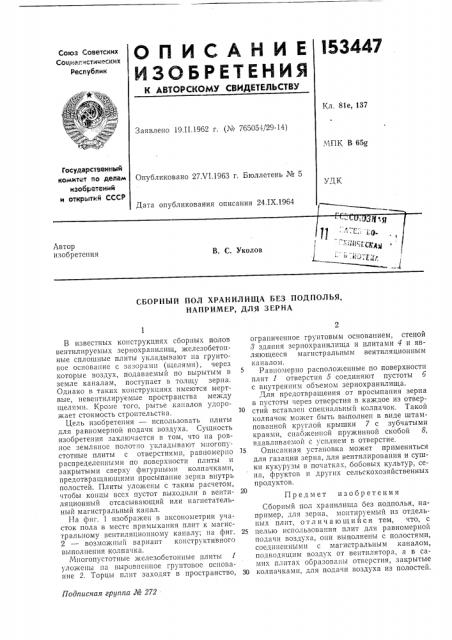

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социал.истических

Республик

Кл. 81е, 137

Заявлено 19.II.1962 г. (¹ 765054/29-14),ЧПК В 65g

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 27Х1.1963 г. Бюллетень № 5

УДК

Дата опубликования описания 24.IX.1964

Автор изобретения

В. С. Уколов

СБОРНЫЙ ПОЛ ХРАНИЛИЩА БЕЗ ПОДПОЛЬЯ, НАПРИМЕР, ДЛЯ ЗЕРНА

Подггисная гругггга № 272

В известных конструкциях сборных полов вентилируемых зернохранилищ, железобетонные сплошные плиты укладывают па грунтовое основание с зазорами (щелями), через которые воздух, подаваемый по вырытым в земле каналам, поступает в толщу зерна.

Однако в таких конструкциях имеются мертвые, невентилируемые пространства между щелями. Кроме того, рытье каналов удорожает стоимость строительства.

Цель изобретения — использовать плиты для равномерной подачи воздуха. Сущность изобретения заключается в том, что на ровное земляное полотно укладывают многопустотные плиты с отверстиями, равномерно распределенными по поверхности плиты и закрытыми сверху фигурными колпачками, предотвращающими просыпание зерна внутрь полостей. Плиты уложены с таким расчетом, чтобы концы всех пустот выходили в вентиляционный отсасывающий или нагпетательный магистральный канал.

На фиг. 1 изображен в аксонометрии участок пола в месте примыкания плит к магистральному вентиляционному каналу; на фиг.

2 — возможный вариант конструктивного выполнения колпачка.

Многопустотные железобетонные плиты 1 уложены на выровненное грунтовое основаниее 2. Торцы плит заходят в пространство, ограниченное грунтовым основанием, стеной

8 здания зернохранилища и плитами 4 и являющееся магистральным вентиляционным каналом.

Равномерно расположенные по поверхности плит 1 отверстия 5 соединяют пу стоты 6 с внутренним объемом зернохранилища.

Для предотвращения от просыпания зерна в пустоты через отверстия в каждое из отверстий вставлен специальный колпачок. Такой колпачок может быть выполнен в виде штампованной круглой крышки 7 с зубчатыми краями, снабженной пружинной скобой 8, вдавливаемой с усилием в отверстие.

15 Описанная установка может применяться для газации зерна, для вентилированпя и сушки кукурузы в початках, бобовых культур, сена, фруктов и других сельскохозяйственных продуктов.

Предмет изобретения

Сборный пол хранилища без подполья, например, для зерна, монтируемый из отдельных плит, отличающийся тем, что, с

25 целью использования плит для равномерной подачи воздуха, опи выполнены с полостями, соединенными с магистральным каналом, подводящим воздух от вентилятора, а в самих плитах образованы отверстия, закрытые

30 колпачками, для подачи воздуха из полостей.

153447

7 — —

4 4 2
