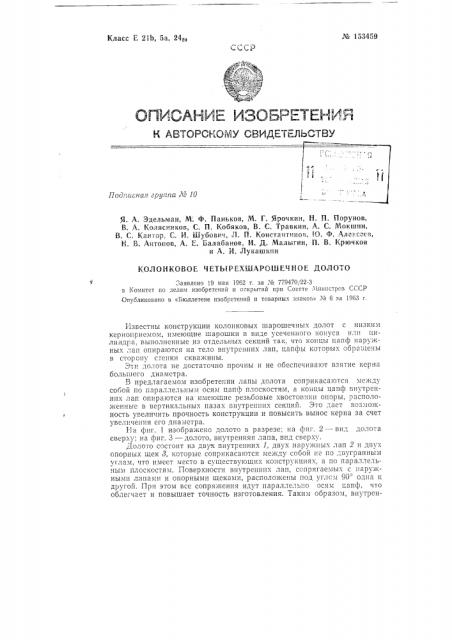

И 153459
Класс Е 21Ь, 5а, 24еа
ОПИСАНЬЕ ИЗОЬРЕТЕЙИЯ
Н. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подт;сная груп>га Л 10
Я. А. Эдельман, М. Ф. Паньков, М. Г. Ярочкин, H. П. Порунов, В. A. Колясников, С. П. Кобяков, В. С. Травкин, A. С. Мокшин, В. С. Кантор, С. M. Йубович, Л, П. Константинов. 1О, Ф. Алексеев, V. В. Антонов, A. Е. Балабанов, И. Д. Малыгин, П. В. Крючков и А. И. Лукашкин
КОЛОИКОВОЕ ЧЕТЫРЕХЯАРОИЕЧИОЕ ДОЛОТО ."аявлено 19 мая 1962 г. за ¹ 779470i22-3 в Комитет по делам изобретений и открытий при Сосете йшниетроз СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 6 за 1963 г.
Известны конструкции колонковых шарошечных долот с низким керноприемом, имеющие шарошки в виде усеченного конуса илп цилиндра, выполненные из отдельных ceKIIHH та1(. Что 1(онцы цапф 11аружных лап опираются на тело внутренних лап, цапфы которых обращены в сторону степки сквая(ины.
Зтп долота не достаточно прочны и не обеспечивают взятие керна большого диаметра.
Б предлагаемом изобретении лапы долота соприкасаются между собой по параллельным осям цапф плоскостям, а концы цапф внутренних лап опираются на имеющие резьоовые хвостов:п(и опоры, располокеннь1е в вертикальных пазах внутренпих секций. Это дает возможность увеличить прочность конструкции и повысить вынос керна за счет увеличеция его диаметра.
На фиг. 1 изобрая(ено долото в разрезе; на фиг. 2 — вид долота сверху; на фиг. 3 — долото, внутренняя лапа, вид сверху.
Долото состоит из двух внутренних 1, двух наруя(ных лап 2 и двух опорных щек 8, которые соприкасаются ме кду собои не по двугоанным углам, что имеет место в существующих конструкциях, а по параллельным плоскостям. Поверхности внутренних лап, сопрягаемых с наружными лапами и опорными щеками, расположены под углом 90 одна к другой, При этом все сопряи(ения идут параллельно осям цапф, что облегчает и повышает точность изготовления. Таким образом, внутрен1
М 153459 (, ) !
f,
d, 1
1 ! (-,,,! о-
)
1, ! ! (. =! ! ! !
/ ЬЯ i
1, 1!
Ii
, (,I /(,, !
) 1 „
/ j,« !!
/ № 153459
