Устройство для опрессовки и запечки изоляции катушки

Устройство для опрессовки и запечки изоляции катушки

Иллюстрации

Показать все

Реферат



Изобретение относится к электромашиностроению, а именно к технологическому оборудованию для изготовления электрических машин, и может быть использовано в производстве явнополюсный синхронных компенсаторов и других электрических машин. Цель изобретения - повышение надежности катушки путем увеличения механической прочности склеивания верхних и нижних витков при запечке изоляции. Для этого в пресс-форме имеются электрические катушки 13, выполненные из провода того же сечения, что и обрабатываемые катушки. Катушки 13 установлены на изоляционных шайбах 6, изолированы от обрабатываемой катушки 15 фторопластовой прокладкой 14 и во время работы электрически соединены с ней. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 02 К !5/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСИОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

APH fHHT СССР (21) 4344854/24-,07 (22) 16.12.87 (46) 07.01 90. Бюл. Р 1 (7!) Производственное объединение

"Уралэлектротяжмаш" им. В.И.Ленина (72) В.З.Пекне, Л.П.Краев и Г.Е.Гусаков (53) 621.318.44(088.8) (56) Антонов М.В. и Герасимова Л.С.

Технология производства электрических машин. — М.: Энергоиздат, 1982, с. 318.

Зимин В.И. и др. Обмотки электрических машин. — Л.: Энергия, 1976, с. 371-372. (54) УСТРОЙСТВО ДЛЯ ОПРЕССОВКИ И ЗАПЕЧКИ ИЗОЛЯЦИИ КАТУШКИ (57) Изобретение относится к электроб 187

„;SU, 15 4 4 А1

2 .машиностроению, а именно к технологическому оборудованию для изготовления электрических машин, и может быть использовано в производстве явнополюсных синхронных компенсаторов и других электрических машин. Цель изобретения - повышение надежности катушки путем увеличения механической прочности склеивания верхних и нижних витков при запечке изоляции.

Для этого в пресс-форме имеются электрические катушки 13, выполненные из провода того же сечения, что и обрабатываемые катушки. Катушки 13 установлены на изоляционных шайбах 6, изолированы от обрабатываемой катуш" g ки 15 фторопластовой прокладкой 14 и во время работы .электрически соеди", иены с ней. 1 ил.

С:

6Э 17

1534648

Изобретение относится к области электромашиностроения, а именно к техь1ологическому оборудованию для изготовления электрических машин, и моя1ет быть использовано в производстве явнополюсных синхронных компенсаторов

И других электрических машин.

Цель изобретения - повышение надежности катушки путем увеличения механической прочности склеивания верхних и нижних витков при запечке изоляции.

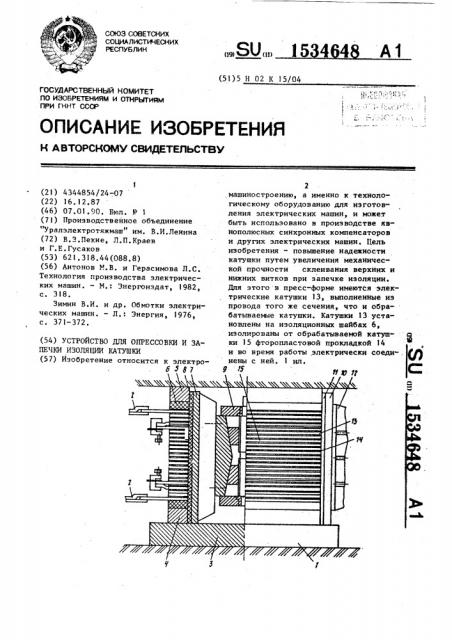

На чертеже показано устройство, азрез. f5

Устройство содержит пресс-форму 1, становленную на гидропрессе (не поазан) и источник 2 постоянного тока.

Пресс-форма 1 состоит из основания

3 и элементов для фиксации внутрен- 2р

Них и наружных габаритов катушки, включающих массивные калибрующие кольца 4 и 5 с изоляционными шайбами 6, внутренние рихтующие плиты 7 с изоляционными накладками 8, приводимые в 25 движение узлом 9, и наружные рихтую,щие плиты 10 с изоляционными наклад ками 11, приводимые в движение гидро зажимом 12.

Пресс-форма снабжена электрически- 30 ми катушками 13, выполненными из медного провода того же сечения, что и провод обрабатываемой катушки, с числом витков в 6-8 раз меньшим числа витков обрабатываемой катушки. Катуш- 35 ки 13 установлены на изоляционных шайбах 6 и для исключения склейки изолированы от обрабатываемой катушки фторопластовой прокладкой 14.

Катушки 13 предназначены для компенсации теплоотдачи нижних и верхних витков обрабатываемой катушки 15 и во время работы соединены выводами с источником постоянного тока и элек- 45 трически последовательно с катушкой 15.

Устройство работает следующим образом.

Изолированную катушку 15 укладыва- 5О ют в пресс-форму 1. Снизу и сверху катушки 15 устанавливают через фторопластовые прокладки 14 катушки 13 и укладывают калибрующие кольца 4 и

5 с изоляционными шайбами 6. Рихтовку витков и придание размеров внутренней поверхности катушки производят с помощью плит 7 с изоляционными накладками 8 силовыми узлами 9. С наружных сторон катушка 15 обжимается плитами 10 с изоляцией 11 гндрозажимом 12. Катушку 15 в пресс-форме опрессовывают на гидропрессе. Нагрев катушки 15 для запечки изоляции осуществляют от источника 2 постоянного тока, предварительно соединив последовательно катушку 15 с катушками 13.

Использование предлагаемого уст" ройства существенно уменьшает теплопередачу от крайиих витков обрабатываемой катушки к массивным деталям пресс-формы и гидропресса, поскольку введенные в пресс-форму катушки расположены сверху и снизу обрабатываемой катушки и служат основным источником отводимого тепла, и тем самым обеспечивает равномерный температурный режим эапечки изоляции по всей высоте катушки. Обеспечивается механически прочная склейка изоляции крайних витков катушки, т.е. повышается надежность катушки.

Формула изобретения

Устройство для онрессовки и запечки изоляции катушки, содержащее пресс-форму с элпментами для фиксации внутренних и наружных габаритов катушки, включающими карибрующие кольца с изоляционными шайбами, и источник постоянного тока, о т л ич а ю щ е е с я тем, что, с целью повышения надежности катушки путем увеличения механической прочности склеивания верхних и нижних витков при запечке изоляции, оно снабжено электрическими катушками для компенсации теплоотдачи нижних и верхних витков обрабатываемой катушки, samoaненными из медного провода того же сечения, что и у обрабатываемой катушки, и с выводами для соединения с источником постоянного тока и обрабатываемой катушкой, при этом элек" трические катушки установлены на изоляционных шайбах.
