Способ нанесения изоляционной ленты на замкнутые катушки электрических машин

Способ нанесения изоляционной ленты на замкнутые катушки электрических машин

Иллюстрации

Показать все

Реферат



Изобретение относится к электромашиностроению, а именно к технологии изготовления обмоток электрических машин и может быть использовано при изолировании ленточным материалом замкнутых катушек с узким и длинным отверстиями. Целью изобретения является повышение производительности. Для этого изоляционную ленту 6 складывают пополам и к середине прикрепляют челнок 3. Ветви сложенной пополам ленты располагают на боковых сторонах катушки, образуя при этом свободные концы 8. Намотку изоляционной ленты осуществляют путем протягивания середины ленты в отверстие катушки с укладкой ветвей ленты на стороны катушки с периодическим поворотом середины ленты в плоскости, перпендикулярной плоскости катушки. Затем середину ленты закрепляют на катушке, а свободные концы доматывают на неизолинованную часть катушки. 4 ил.

СОЮЗ СОВЕТСКИХ

СО1.1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 Н 02 К 15/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

IlPH ГКНТ СССР

1 (21) 4316119/24-07 (22) 14.10.88 (46) 07,01.90. Бюл, Ф 1 (75) Н.ИХаксимов (53) 621,313.044 (088,8) (56) Авторское свидетельство СССР

N 803035, кл. Н 01 F 41/06, 1978, Авторское свидетельство СССР

Р 1256122, кл, Н 02 К 15/04, 1 984, (54) С11ОСОБ НАНЕСЕНИЯ ИЗОЛЯЦИОННОЙ

ЛЕНТЫ НА ЗАМКНУТЫЕ КАТУШКИ ЭЛЕКТРИЧЕСКИХ МАШИН (57) Изобретение относится к электро- . машиностроению, а именно к технологии изготовления обмоток электрических машин, и может быть использовано при изолировании ленточным материалом замкнутых катушек с узким и

„„SU„„1534651 А1 длинным отверстиями, Целью изобретения является повышение производительности, Для этого изоляционную ленту

6 складывают пополам и к середине прикрепляют челнок 3, Ветви сложенной пополам ленты располагают на боковых сторонах катушки, образуя при этом свободные концы 8, Намотку изоляционной ленты осуществляют путем протягивания середины ленты в отверстие катушки с укладкой ветвей ленты на стороны катушки с периодическим поворотом середины ленты в плоскости,перпендикулярной плоскости катушки,3aтем середину ленты закрепляют на катушке, а свободные концы доматывают на неизолинованную часть катушки, 4 ил, 1534651!

Изобретение относится к электромашиностроению, а именно к технологии изготовления обмоток электрических машин, и может быть использовано

5 при изолировании ленточным материалом замкнутых катушек с узким и длинным отверстием.

Целью изобретения является повышение производительности.

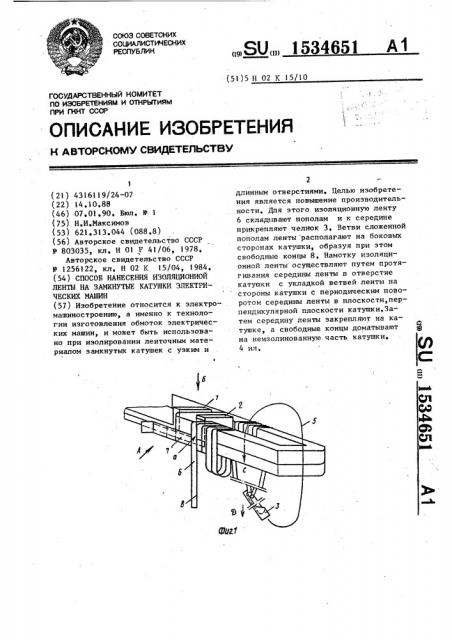

На фиг.1 показана схема нанесения изоляционной ленты на катушку, уста новленную в фиксаторе; на фиг. 2

1 ид А на фиг.1; на фиг, 3 — нид Б а фиг,1; на фиг. 4 — челнок, !5

Фиксатор катушек выполнен из меаллического проката уголкового проиля с двумя упорами 1 и 2 и установен на верхней стороне стола, Для егулировки ширины паза t горизонталь-20 ая полка одного из упоров выполнена пазовыми крепежными отверстиями (не показаны}. Ширину ннутреннего пора 2 h выполняют соответственно ирине отверстия катушки с учетом 25 олщины навитой на обмотку катушки енты, При установке фиксатора на ижней стороне стола длина его консо. и 1 должна обеспечивать установку выводов катушек между торцом стола. йаправляющее приспособление — челнок выполнен из упругой проволоки, фдин конец которой заострен, а второй снабжен замком, Челнок н средней асти может иметь .несколько аморти1

35 . ирующих витков, Заостренный конец

1 н замок расположены с одной стороны т амортизатора. В качестве челнока может быть использована булавка 4, Длина его корпуса 5 L более 2 Н, где Н вЂ” высота стороны изолируемой катушки (фиг,2). Для катушек диноСтартера длина челнока должна быть . равна 45-55 мм, Способ осуществляют следующим об-! разом, Для нанесения изоляционной ленты

6, например текстильной, катушку 7 устанавливают в паз фиксатора между упорами 1 и 2 (фиг ° 1 — 3). Челнок 3

50 (фиг ° 1 и 4) прикрепляют к середине

Ленты 6, сложенной пополам, Держа праной рукой челнок 3 над отверстием катушки 7, располагают ветви ленты на боковых сторонах катушки в местах Ь (фиг.1 и 3) — на траверсе

55 расположения внутреннего упора 2, !

1рижимая пальцами левой руки ветви

Ленты к обмотке и оставляя при этом свободные концы 8 длиной 100-160 мм для занершения изоляции опускают челнок 3 в отверстие катушки и,перехватив его снизу, поворачивают его на

О

360 в плоскости, перпендикулярной плоскости катушки, возвращают снова наверх, располагая при этом ветви ленты на сторонах катушки. Затем снова опускают через отверстие катушки челнок 3 и выполняют вторую, завершающую цикл изолирования операцию— уплотнение витков на катушке протягиванием ветвей ленты за челнок 3 вниз по стрелке D, Так повторяют циклы нанесения ленты на стороны катушки, располагая витки с перекрытием друг друга и переходя при необходимости на обычную нанинку после уменьшения длины ленты.

После этого фиксируют середину ленты к ранее нанитым виткам, например, ...клеем. Снимают катушку из паза фиксатора и разнорачинают ее на 180 (выводами от стола). Устанавливают между упорами 1 и 2 уже обвитую лентой сторону катушки, после чего завершают поочередно навивку и фиксирование концов на оставшуюся неизолированной часть катушки 7. Снимают катушку с фиксатора и устанавливают в него следующую катушку.

Согласно способу„можно закрепить середину ленты на одной иэ сторон катушки, находящейся в фиксаторе, Челнок 3 устанавливают сначала на конце одной ветви ленты и наносят ее на катушку и потом на конец другой ветви и также навивают и фиксируют концы ленты на катушку.

Предлагаемый способ с прикреплением челнока к середине изоляционной ленты является оптимальным

У так как обеспечивает максимальную производительность навивки вследствие одновременного выполнения навивки ленты на две стороны катушки с уменьшением длины "ветвей" ленты при этом более чем н 2 раза с одной перестановкой катушки в фиксаторе.

Формула и з обретения

Способ нанесения изоляционной ленты на замкнутые катушки электрических машин, при котором изоляционную ленту наматывают по периметру катушки и закрепляют, отличающийся тем, что, с целью повышения произнодительности, перед наматыванием

15346 тушки.

Составитель И. Белая

Техред М. Ходанич

Корректор И.Муска

Редактор И.Горная

Тираж 437 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С P

ССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательскии комбинат Патент, r, Ужгород, у

II )1

У л Гага ина 101 р изоляцИонную ленту складывают пополам, ветви сложенной ленты фиксируют на сторонах катушки с образованием свободных концов, а наматывают ленту по периметру катушки путем протягивания середины ленты в отверстие катушки с укладкой ветвей ленты на

51 6 стороны катушки и периодическим поворотом середины ленты в плоскости, перпендикулярной плоскости катушки, после чего середину ленты закрепляют на катушке, а свободные концы наматывают на неизолированную часть ка
