Реферат



Класс В 2ld; 7с, 18

Мв 153479

СССР

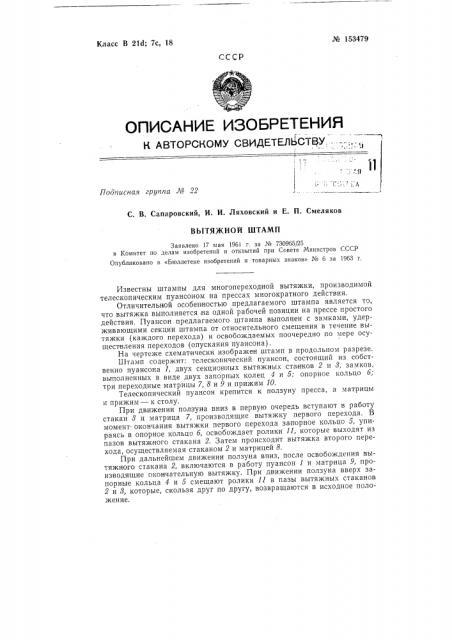

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ...,,„.,, 11 .;.. : h

Подписная группа М 22

С. В. Сапаровский, И. И. Ляховский и Е. П. Смеляков

ВЫТЯЖНОЙ ШТАМП

Заявлено 17 мая 1961 г. за Хе 730965/25 в Комитет Ilo делам изобретений и QTKDbITHH при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» Хе 6 за 1963 г.

Известны штампы для многопереходной вытяжки, производимой телескопическим пуансоном на прессах многократного действия.

Отличительной особенностью предлагаемого штампа является то, что вытяжка выполняется на одной рабочей позиции на прессе простого действия. Пуансон предлагаемого штампа выполнен с замками, удерживающими секции штампа от относительного смещения в течение вытяжки (каждого перехода) и освобождаемых поочередно по мере осуществления переходов (опускания пуансона).

На чертеже схематически изображен штамп в продольном разрезе.

Штамп содержит: телескопический пуансон, состоящий из собственно пуансона 1, двух секционсиых вытяжных станков 2 и 3, замков, выполненных в виде двух запорных колец 4 и 5; опорное кольцо 6; три переходные матрицы 7, 8 и 9 и прижим 10.

Телескопический пуансон крепится к ползуну пресса, а матрицы и прижим — к столу.

При движении ползуна вниз в первую очередь вступают в работу стакан 8 и матрица 7, производящие вытяжку первого перехода. В момент" окончания вытяжки первого перехода запорное кольцо 5, упираясь в опорное кольцо 6, освобождает ролики 11, которые выходят из пазов вытяжного стакана 2. Затем происходит вытяжка второго перехода, осуществляемая стаканом 2 и матрицей 8.

При дальнейшем движении ползуна вниз, после освобождения вытяжного стакана 2, включаются в работу пуансон 1 и матрица 9, производящие окончательную вытяжку. При движении ползуна вверх запорные кольца 4 и 5 смещают ролики 11 в пазы вытяжных стаканов

2 и 8, которые, скользя друг по другу, возвращаются в исходное положение. № 153479

Предмет изобретения

Вытяжной штамп для многопереход ной вытяжки с телескопическим пуансоном, отличающийся тем, что, с целью выполнения вытяжки н- однои рабочей позиции на прессе простого действия, пуансон штампа выполнен с замками, удерживающими секции штампа от относительного смещения в течение вытяжек (каждого перехода) и освобождаемых поочередно по мере осуществления переходов (опускания пуансона).
