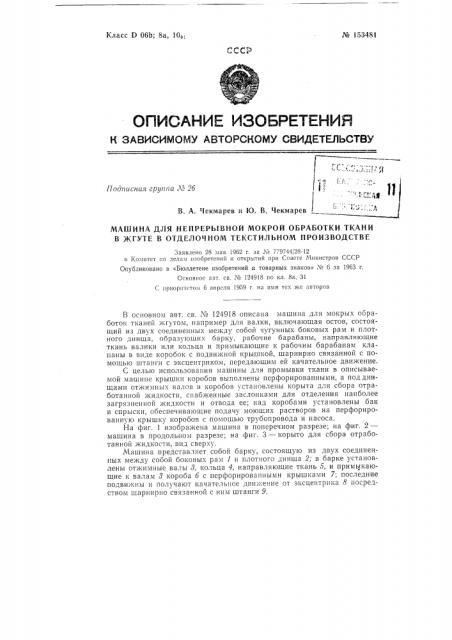

Класс D 06b; Sa, 10а1 № 153481
ГССР
Подписная группа Л 2б
В. А. Чекмарев и Ю. В. Чекмарев
МАШИНА ДЛЯ НЕПРЕРЬ!ВНОЙ МОКРОЙ ОБРАБОТКИ ТКАНИ
В ЖГУТЕ В ОТДЕЛОЧНОМ ТЕКСТИЛЪНОМ ПРОИЗВОДСТВЕ
Заявлено 28 мая 1962 г. за № 779744128-!2
B Комитет по делам нзооретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 6 за 1963 г.
Основное авт. св. ¹ 124918 по кл. 8а, 31
С приоритетом 6 апреля 1959 г. на имя тех же авторов
В основном авт. св. 1" 124918 описана машина для мокрых обра6oT0I< TI<3Hей >I<11 T0ill, наIIPHхlеР Длll Bалl
С целью использования машины для промывки ткани в описываемой машине крышки коробов выполнены перфорированными, а подднищами отжимн 1х валов и коробов установлены корыта для сбора отработанной жидкости, снабженные заслонками для отделения наиболее загрязненной жидкости и отвода ее; над коробами установлены бак и спрыски, обеспечивающие подачу моющих растворов на перфорированную крышку коробов с помощью трубопровода и насоса.
На фиг. 1 изображена машина в поперечном разрезе; на фиг. 2-— машина в продольном разрезе; на фиг. 3 — корыто для сбора отработанной жидкости, вид сверху.
Машина представляет собой барку, состоящую из двух соединенных между собой боковых рам 1 и плотного днища 2; в барке установлены отжимные валы 8, кольца 4, направляющие ткань б, и примыкающие к валам 8 короба б с перфориров" ííûìè крышками 7; последние подвижны и получают качательное движение от эксцентрш<а 8 посредством шарнирно связанной с ним штанги 9. № 153481
Под днищами отжимных валов 8 и коробов б установлены корыта
10 и 11 для сбора отработанной жидкости.
Корыта снабжены заслонками 12 для отделения наиболее загрязненной жидкости от первых жгутов ткани и отвода ее.
Над коробами 6 по всей ширине машины установлен бак 18, в который по трубопроводам 14 и 15 подается моющая жидкость, при этом по трубопроводу 14 поступает свежая жидкость, а по трубопроводу 15 подается жидкость, бывшая в работе, из барки при помощи насоса 16, соединенного с бачком 17 (в который жидкость собирается из барки по трубопроводу 18).
Из бака 18 рабочая жидкость через спрыски 19 подается на перфорированные крышки коробов б и стекает на складки ткани, движущейся в коробах.
Подача чистой воды для промывки ткани производится через трубопровод 20. Для регулирования уровня моющей жидкости в барке и слива излишков ее в канаву 21 установлена трубка 22.
Работа машины осуществляется следующим образом.
Ткань 5 в виде жгута проводится через направляющие кольца 4 и отжимные валы 8, при этом рабочая жидкость отжимается в корыто 10. После отжимных валов 8 ткань поступает последовательно в короба б, где собирается вертикальными складками и подвергается периодическому сжиманию качающейся крышкой 7, через отверстия которой одновременно поступает рабочая жидкость по трубопроводам 14 и 15.
При сжимании складок ткани загрязненная жидкость стекает в корыто 11. Наиболее загрязненная жидкость из первых жгутов ткани отделяется в корыте заслонками 12 и отводится в канаву. Из остальной части корыта жидкость через борт стекает в барку и собирается по трубопроводу 18 в бачок 17 для вторичного использования ее при промывке ткани. С остальных коробов моющая жидкость сливается через сорт корыта в барку.
За период прохождения по коробу ткань получает 1б — 20 сжатий одновременно с обработкой моющей жидкостью.
При выходе из короба б ткань по направляющим планкам 28 падает на дно барки в моющий раствор, который подогревается паром посредством трубопровода 24, отделенного от ткани перегородкой 25 с отверстиями.
Жгут ткани 5, пройдя через делительную решетку 26, направляющий валик 27 и отжимные валы 8, поступает в следующий короб, где также подвергается многократному сжатию качающейся крышкой 7 с обработкой моющей жидкостью. Таким образом, ткань проводится по всем коробам машины и поступает на дальнейшую об11аботку.
Предмет изобретения
Машина для непрерывной мокрой обработки ткани в жгуте в отделочном текстильном производстве по авт. св. № 124918, о т л и ч а ющ а я с я тем, что, с целью возможности использования машины для промывки ткани, крышки коробов выполнены перфорированными, а под днищами отжимных валов и коробов установлены корыта для сбора отработанной жидкости, снабженные заслонками для отделения наиболее загрязненной жидкости и отвода ее, при этом над коробами установлены бак и спрыски, обеспечивающие подачу моющих растворов на перфорированную крышку коробов с помощью трубопровода и насоса.
