Класс Н 04Ь; 21а1, 7а6 лЪ 153492

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГИйписная группа И 8á

В. А. Хволес

СПОСОБ ПЕРЕДАЧИ И ПРИЕМА ВРЕМЯ-ИМПУЛЬСНОЙ

ТЕЛЕИЗМЕРИТЕЛЪНОЙ ИНФОРМАЦИИ

Заявлено 26 июня 1961 г, за М 735978/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» Ме 6 за 1963 г.

Предлагается способ передачи и приема время-импульсной телеизмерительной информации. Способ позволяет уменьшить вероятность искажения информации помехами. Это достигается тем, что информацию передают в канал связи дважды: непосредственно и после задержки на интервал времени т. На приемном пункте производят временное сравнение принятой информации и информации, задержанной на тот же интервал времени.

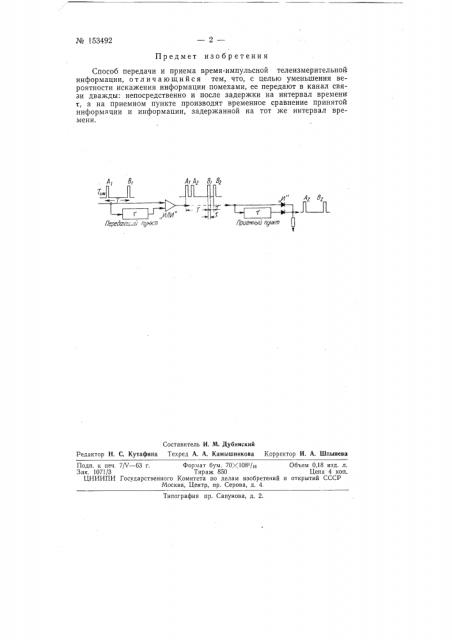

На передающем пункте два импульса А1 и В1 (см. чертеж), соответствующие началу и концу некоторого интервала времени Т, несущего информацию, поступают в канал связи дважды: непосредственно и после задержки на время т через схему «ИЛИ». В канал связи поступают, гаким образом, четыре импульса: Ап Аа, В, и Ва. На приемном конце при помощи схемы «И» и элемента задержки выделяются импульсы АаВа, фиксирующие интервал времени Т.

При обычном способе передачи время-импульсных сигналов случайная импульсная помеха исказит измерение, как только она попадет в интервал Т. При использовании предлагаемого способа случайная помеха, возникшая в канале связи, достигает элемента схемы «И» в различные моменты времени и не выдает выходного сигнала. Таким образом, предлагаемый способ снижает вероятность искажения информации помехами. № 153492

Предмет изобретения

Ai Ag  //z

A I В!

Л Л

Составитель И. М. Дубинский

Редактор Н. С. Кутафина Техред А. А. Камышникова Корректор И. А. Шпынева

Поди. к печ. 7/V — 63 г. Формат бум. 70 (108 /<6 Объем 0,18 изд. л.

Зак. 1071/3 Тираж 850 Цена 4 коп.

ЦНИИПИ Государственного Комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография пр. Сапунова, д. 2.

Способ передачи и приема время-импульсной телеизмерительной информации, отличающийся тем, что, с целью уменьшения вероятности искажения информации помехами, ее передают в канал связи дважды: непосредственно и после задержки на интервал времени т, а на приемном пункте производят временное сравнение принятой информации и информации, задержанной на тот же интервал времени.
