Способ электрохимического нарезания резьбы

Способ электрохимического нарезания резьбы

Иллюстрации

Показать все

Реферат



Изобретение относится к электрофизическим и электрохимическим методам обработки и может найти применение на копировально-прошивочных станках. Цель изобретения - расширение технологических возможностей и повышение точности обработки. Цель достигается за счет использования электрода-инструмента для нарезания резьбы предварительно в качестве электрода-инструмента для изготовления пазов. При обработке используют электрод-инструмент пластинчатой формы. Операции изготовления продольных пазов в заготовке и введение в них пластинчатого электрода-инструмента для нарезания резьбы совмещают во времени. В результате появляется возможность получать пазы минимальной ширины, соосные с обрабатываемым отверстием, в том числе и в глухих отверстиях малого диаметра, что расширяет технологические возможности способа и повышает его точность. 1 ил.

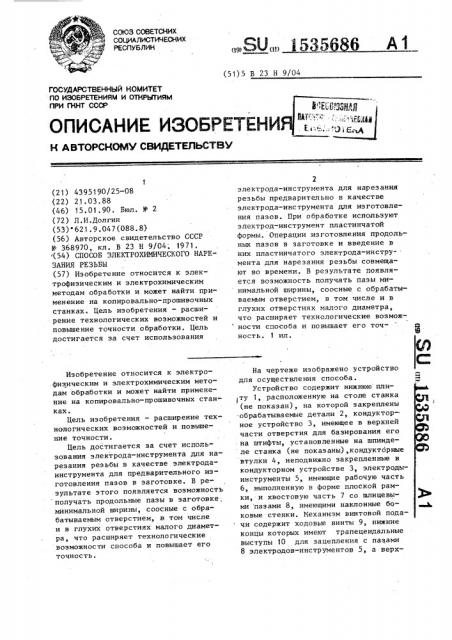

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 В 23 Н 9/04

H А BTOPCHOMV СВИДЕТЕЛЬСТВУ

На чертеже изображено устройство для осуществления способа.

Устройство содержит нижнюю пли;ту 1, расположенную на столе станка (не показан), на которой закреплены .обрабатываемые детали 2, кондукторное устройство 3, имеющее в верхней части отверстия для базирования его на штифты, установленные на шпинделе станка (не показаны) кондукторные втулки 4, неподвижно закрепленные в кондукторном устройстве 3, электродыинструменты 5, имеющие рабочую часть б, выполненную в форме плоской рамки, и хвостовую часть 7 со шлицевыми пазами 8, имеющими наклонные боковые стенки. Механизм винтовой подачи содержит ходовые винты 9, нижние концы которых имеют трапецеидальные выступы 10 для зацепления с пазами

8 электродов-инструментов 5, а верхточность.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4395190/25-08 (22) 21. 03. 88 (46) 15.01.90. Бюл. В 2 (72) Л.И.Долгин (53) 621 9.047(088.8) (56) Авторское свидетельство СССР !!2 368970, кл. В 23 Н 9/04 . 1971. (54) СПОСОБ ЭЛЕКТРОХИМИЧЕСКОГО НАРЕЗАНИЯ РЕЗЬБЫ (57) Изобретение относится к электрофизическим и электрохимическим методам обработки и может найти применение на копировально-прошивочных станках. Цель изобретения — расширение технологических возможностей и повышение точности обработки. Цель достигается за счет использования

Изобретение относится к электрофизическим и электрохимическим методам обработки и может найти применение на копировально-прошивочных станках.

Цель изобретения — расширение технологических возможностей и повышение точности.

Цель достигается за счет использования электрода-инструмента для нарезания резьбы в качестве электродаинструмента для предварительного изготовления пазов в заготовке. В результате этого появляется возможность получать продольные пазы в заготовке. минимальной ширины, соосные с обрабатываемым отверстием, в том числе и в глухих отверстиях малого диаметра, что расширяет технологические возможности способа и повышает его. SU 3535686 А1 электрода-инструмента для нар езания резьбы предварительно в качестве электрода-инструмента для изготовления пазов. При обработке используют электрод-инструмент пластинчатой формы. Операции изготовления продольных пазов в заготовке и введение в них пластинчатого электрода-инстру- . мента для нарезания резьбы совмещают во времени. В результате появляется возможность получать пазы минимальной ширины, соосные с обрабатываемым отверстием, в том числе и в глухих отверстиях малого диаметра, что расширяет технологические возможности способа и повышает его точность. 1 ил.

1535686 няя часть имеет винтовые пазы 11, Ь которых расположены фиксаторы 12, соединяющие ходовые винты 9 с держателями 13. Держатели 13 установлены неподвижно в корпусе 14, имеющем отверстия для. базирования его на упомянутые штифты, установленные на шпинделе станка (не показан). Нижняя плита 1 в верхней части также меет отверстия для базирования ее на е же штифты, установленные на шпинеле.

Ходовые винты 9 подпружинены в направлении подачи пружинами 15.

Способ осуществляют следующим об-

Разом;

Плиту 1 закрепляют на шпинделе

Станка с помощью установленных на нем базовых штифтов, поднимают стол стан- 20 ка вверх до касания с плитой 1 и пере- . факрепляют ее на стол станка,чем обеспечивают центрацию нижней плиты 1 и шпинделя.

Кондукторное устройство 3 с элек- 25 тродами 5 закрепляют на шпинделе . станка с помощью тех же базовых штифтов, а обрабатываемые детали 2 устанавливают в отверстия плиты 1.

Шлицевые пазы 8 хвостовиков 7 ори- 30 ентируют в определенном направлении, сами хвостовики 7 удерживают от

Случайного поворота упругим контактным устройством (не показано), соединенным с отрицательным полюсом ис- 35 точника тока (не показан). (Подают электролит в зону обработки и напряжение на межэлектродный

Промежуток, а затем включают рабо4ую подачу. Электроды-инструменты 5 40

Производят обработку продольных пазов в обрабатываемых отверстиях на всю их глубину. По окончании обработки пазов рабочую подачу отключаЮт, поднимают стол до соприкосновения кондукторного устройства 3 с нижней плитой 1, перезакрепляют кондукторное устройство 3 к столу станка закрепляют на шпинделе корпус

14 с ходовыми винтами 9, поднимают стол до зацепления выступов 10 с шлицевыми пазами 8 хвостовиков 7 электродов инструментов 5, подают электролит в зону обработки и напря- жение на межэлектродный пРомежуток и включают рабочую подачу стола.

После включения подачи стола станка ходовые винты 9, которые находятся в зацеплении с фиксаторами 12, размещенными в винтовых пазах 11, своими выступами 10 вворачивают электроды-инструменты 5 в кондукторные втулки 4. При этом электроды-инструменты 5 своими рабочими частями 6 производят обработку резьбовых поверхностей в деталях 2 по всей их высоте.

После окончания обработки подачу отключают и опускают стол станка вниз. При этом ходовые винты 9 по-. ворачивают электроды-инструменты 5 в обратную сторону и устанавливают их в исходное положение.

После перезакрепления кондукторного устройства 3 к шпинделю станка подачей стола вниз извлекают электроды-инструменты 5 из обработанных отверстий.

Перезакрепление кондукторного устройства к столу станка, закрепление на шпинделе корпуса с установленными в нем ходовыми винтами, введение последних в зацепление с указанными электродами-инструментами, которыми производится нарезание резьбы, позво ляет сохранить соосность электродовинструментов обрабатываемым отверстием, что также повышает точность.

Пример. Проводилась обработка резьбовых отверстий И5 в деталях из стали марки Х18Н97.

Состав электролита: tOX-ный раствор NANO>, температура электроли та (с ) 18 С; напряжение на ИЭЗ (u )

8,5 В; давление электролита (Р) 2 ати; ток (Та) 50 А; время обработки (Т)

32 мин.

Соосность резьбы и обрабатываемого отверстия составила 0,02-0,03 мм.

Формула изобретения

Способ электрохимического нарезания резьбы электродом"инструментом, устанавливаемым в предварительно изготовленные продольные пазы, о т— личающийся тем, что, сцелью расширения технологических воз" можностей и повышения точности обработки, пазы выполняют пластинчатым электродом-инструментом для нареза"ния резьбы.

1535686

Составитель Е-. Султанова

Редактор Н.Горват Техред И.Ходанич Корректор Т.Палий у

Заказ 74 Тираж 544 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
