Устройство для смазки пильного аппарата

Устройство для смазки пильного аппарата

Иллюстрации

Показать все

Реферат



Изобретение относится к лесной промышленности. Цель изобретения - повышение долговечности пильного аппарата путем обеспечения дозированной и регулируемой смазки. Устройство для смазки пильного аппарата включает бак 1 для масла и раму 2, на которой установлены поршневой насос 3, полость которого соединена с подающим 5 и отводящим 6 трубопроводами, пильный аппарат 7, и силовой цилиндр 8 механизма надвигания с поворотным кронштейном 9. На поворотном кронштейне 9 установлен профилированный кулачок 10, имеющий выступы 16, размещенные с переменным шагом. На раме 2 установлен поворотный рычаг 11, взаимодействующий с профилированным кулачком 10, а также через ролик 12 и толкатель 13 с штоком поршня насоса 3. Корпус поршневого насоса 3 установлен на раме 2 с возможностью перемещения и фиксации на ней относительно оси поворота 17 рычага 11. При работе устройства профилированный кулачок 10 своими выступами 16 нажимает на поворотный рычаг, который взаимодействует со штоком поршня насоса 3. При этом масло по трубопроводу 6 выдавливается через обратный клапан к пильному аппарату 7. Дозированная и регулируемая подача масла к пильному аппарату 7 обеспечивается наличием на перфорированном кулачке 10 выступов 16, размещенных с переменным шагом, а также возможность перемещения на раме 2 и фиксации корпуса насоса 3. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1535725

А1 (51) 5 В 27 В 17/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4410323/23-15 (22) 13.04,88 (46) 15.01.90. Бюл. Г 2 (71) Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности (72) В.M.цудинов, С.К.Теслюк, В.й.крылов и Д.И.Алешин (53) 631.89:621.936.6 (088.8) (56) Патент США 4016956, кл. 184-15, 1977.

2 (54) УстРойство для сиАзки пильного

АППАРАТА (57) Изобретение относится к лесной промышленности. Цель изобретения— повышение долговечности пильного аппарата путем обеспечения дозирован ной и регулируемой смазки. Устройство для смазки пильного аппарата включает бак 1 для масла и раму 2, на которой установлены поршневый насос 3, полость которого соединена с подающим 5 и отводящим 6 трубопроводами, 25 з 15357 пильный аппарат 7 и силовой цилиндр 8 механизма надвигания с поворотным кронштейном 9. На поворотном кронштейне 9 установлен профилированный кулачок.10, имеющий выступы 16, размещенные с переменным шагом. На раме

2 установлен поворотный рычаг 11, взаимодействующий с профилированным кулачком 10, а также через ролик 12 и толкатель 13 с штоком поршня насоса 3. Корпус поршневого насоса 3, установлен на раме 2 с возможностью

,перемещения и фиксации на ней относительно оси 17 поворота рычага 11.

При работе устройства профилированный кулачок 10 своими выступами 16 нажимает на поворотный рычаг, который взаимодействует со штоком поршня насоса 3. При этом масло по трубопроводу 6 выдавливается через обратный клапан к пильному аппарату 7. Дозированная и регулируемая подача масла к пильному аппарату 7 обеспечивается наличием на профилированном кулачке

10 выступов 16, размещенных с переменным шагом, а также возможностью перемещения на раме 2 и Фиксации корпуса насоса 3. 2 ил.

Изобретение относится к устройствам, предназначенным для смазки трущихся поверхностей, и может быть использовано в лесной промышленности, Цель изобретения — повышение долговечности пильного аппарата путем обеспечения дозированной и регулируе-! мои смазки.

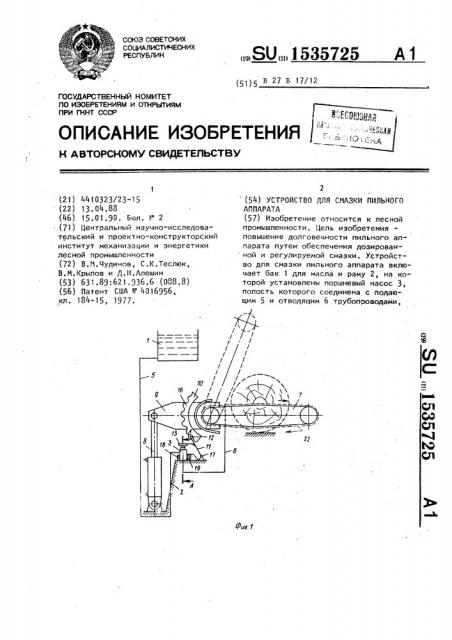

На Фиг.1 изображено устройство для смазки пильного аппарата; на Фиг.2— разрез А-А на фиг.1.

Устройство -для смазки включает бак

1 для масла, раму 2, на которой установлены поршневой насос 3, полость

4 которого соединена с подающим трубопроводом 5 и отводящим трубопроводом 6, пильный аппарат 7 и силовой цилиндр 8 механизма надвигания, имеющий поворотный кронштейн 9. для регулирования подачи масла к пильному аппарату 7 на noBopoTHQM кронштейне 9 установлен профилированный кулачок

10, а на раме 2 установлен поворотный рычаг 11, взаимодействующий с профилированным кулачком 10 и - через ролик 12 и толкатель 13 - с штоком 14 поршня 15 насоса 3. Профилированный кулачок 10 имеет форму полукольца, а его наружная поверхность выполнена с выступами 16, шаг размещения которых - переменный, увеличивающийся в направлении от центра к его краям.

Корпус поршневого насоса 3 установлен на раме 2 с возможностью пере» мещения и фиксации на ней относительно оси 17 поворота рычага 11 с помощью болтов 18 и прокладок 19. На отводящем трубопроводе 6 установлен обратный клапан 20.

Устройство работает следующим образом.

После включения пильного аппарата

7 масло подается в поршневую поЛость силового цилиндра 8, который поворачивает кронштейн 9 вместе с пильным аппаратом 7. Производится пиление древесины. Во время пиления масло постоянно поступает из бака 1 по подающему трубопроводу 5 к поршневому насосу 3, который порциями выдавливает масло в отводящий трубопровод 6 к пильному аппарату 7. При повороте кронштейна 9 профилированный кулачок

10 своими выступами 16 нажимает на

35 поворотный рычаг 11, который взаимодействует со штоком 14 поршня 15 насоса 3. При этом за счет давления в полости 4 масло по трубопроводу 6 выдавливается через обратный клапан

40 20 к пильному аппарату 7.Когда ролик

12 поворотного рычага 11 оказывается между выступами 16, поршень 15 под действием пружины 21 поднимается и засасывает масло, при этом обратный

4 клапан 20 закрывается.

После отключения пильного аппара-, та 7 силовой цилиндр 8 включается на. реверс. Пильный аппарат 7 поворачивается в исходное положение, при этом пильная цепь 22 пильного аппарата 7 продолжает по инерции вращаться, а поршневой насос 3 — подавать порции масла и смазывать пильный аппарат 7

55 на холостом ходу. Таким образом, пильный аппарат 7 качественно смазывается и готовится к следующему резу. Регулирование количества поступающего масла во время пиления осу1535725

Ф

Формула изобретения

Устройство для смазки пильного аппарата, включающее бак для масла и установленные на раме поршневой насос, полость которого соединена с подающим и отводящим трубопроводами, и силовой цилиндр механизма надвигания, имеющий поворотный кронштейн, ОЬставитель Т. Миронова

Техред Л.сердюкова Корректор Л.Патай

Реда.ктор И.Рыбченко

Заказ 76 Тираж 413 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, 8-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент", r. Ужгород, ул. Гагарина, 1 )1 ществляется за счет неравномерности шага выступов 16 на профилированном кулачке 10, а также за счет возможности перемещения и фиксации íà ра5 .ме 2 поршневого насоса 3 относительно оси поворота 17 рычага 11.

Устройство для смазки пильного аппарата позволяет качественно смазывать пильный аппарат во время пиления 10 и перед пилением. соединенный с пильным аппаратом, о т л и ч а ю щ е е с я тем, что, с целью повышения долговечности пильного аппарата путем обеспечения дозированной и регулируемой смазки, на поворотном кронштейне установлен профилированный кулачок, имеющий форму полукольца с размещенными на его наружной поверхности выступами, шаг которых выполнен переменным, увеличивающимся в направлении от центра к краям полукольца, а на раме установлен поворотный рычаг, взаимодействующий в процессе работы с профи лированным кулачком и со штоком поршня насоса, причем корпус поршневого насоса установлен с возможностью перемещения и Фиксации относительно оси поворотного рычага.
