Кассета для транспортирования штучных изделий, имеющих форму параллелепипеда

Кассета для транспортирования штучных изделий, имеющих форму параллелепипеда

Иллюстрации

Показать все

Реферат



Изобретение относится к транспортным средствам и касается устройств для транспортировки и укладки штучных грузов. Целью изобретения является улучшение условий эксплуатации. Кассета для транспортирования штучных изделий, имеющих форму параллелепипеда, содержит прямоугольный короб 1, разделенный на ряд отсеков 2, и приспособления для поштучной выдачи изделий, содержащие жестко укрепленный на нижней кромке короба 1 упор, выполненный в виде планки 3, подпружиненные рычаги 4 и ползуны 5, имеющие форму Г-образной рамки. 1 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

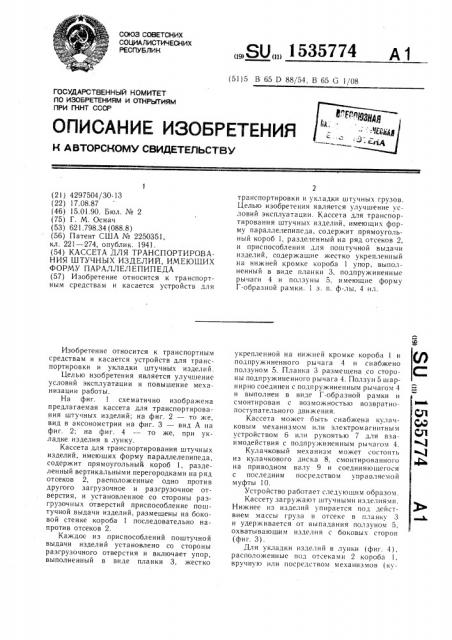

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTQPCHQMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4297504/30-13 (22) 17.08.87 (46) 15.01.90. Бюл. № 2 (75) Г. М. Оснач (53) 621.798.34 (088.8) (56) П а тент С Ш А № 2250351, кл. 221 — 274, опублик. 1941. (54) КАССЕТА ДЛЯ ТРАНСПОРТИРОВАНИЯ ШТУЧНЫХ ИЗДЕЛИЙ, ИМЕЮЩИХ

ФОРМУ ПАРАЛЛЕЛЕПИПЕДА (57) Изобретение относится к транспортным средствам и касается устройств для

Изобретение относится к транспортным средствам и касается устройств для транспортировки и укладки штучных изделий.

Целью изобретения является улучшение условий эксплуатации и повышение механизации работы.

На фиг. 1 схематично изображена предлагаемая кассета для транспортирования штучных изделий: на фиг. 2 — то же, вид в аксонометрии на фиг. 3 — вид А на фиг. 2; на фиг. 4 — то же, при укладке изделия в лунку.

Кассета для транспортирования штучных изделий, имеющих форму параллелепипеда, содержит прямоугольный короб 1, разделенный вертикальными перегородками на ряд отсеков 2, расположенные одно против другого загрузочное и разгрузочное отверстия, и установленное со стороны разгрузочных отверстий приспособление поштучной выдачи изделий, размещены на боковой стенке короба 1 последовательно напротив отсеков 2.

Каждое из приспособлений поштучной выдачи изделий установлено со стороны разгрузочного отверстия и включает упор, выполненный в виде планки 3, жестко

„„Я0„„1535??4 (51)5 В 65 D 88/54, B 65 G 1/08 транспортировки и укладки штучных грузов.

Целью изобретения является улучшение условий эксплуатации. Кассета для транспортирования шту IHblx изделий, имеющих форму параллелепипеда, содержит прямоугольный короб 1, разделенный на ряд отсеков 2, и приспособления для поштучной выдачи изделий, содержащие жестко укрепленный на нижней кромке короба 1 упор, выполненный в виде планки 3, подпружиненные рычаги 4 и ползуны 5, имеющие форму

Г-образной рамки. 1 з. и. ф-лы, 4 ил. укрепленной на нижней кромке короба 1 и подпружиненного рычага 4 и снабжено ползуном 5. Планка 3 размещена со стороны подпружиненного рычага 4. Ползун 5 шарнирно соединен с подпружиненным рычагом 4 и выполнен в виде Г-образной рамки и смонтирован с возможностью возвратнопоступательного движения.

Кассета может быть снабжена кулачKoBbIM механизмом или электромагнитным устройством 6 или рукоятью 7 для взаимодействия с подпружиненным рычагом 4.

Кулачковый механизм может состоять из кулачкового диска 8, смонтированного на приводном валу 9 и соединяющегося с последним посредством управляемой муфты 10.

Устройство работает следующим образом.

Кассету загружают штучными изделиями.

Нижнее из изделий упирается под действием массы груза в отсеке в планку 3 и удерживается от выпадания ползуном 5, охватывающим изделия с боковых сторон (фиг. 3).

Для укладки изделий в лунки (фиг. 4), расположенные под отсеками 2 короба 1, вручнуio или посредством механизмов (ку1535774

3 л чкового или электромагнитного) отжимают подпружиненные рычаги 4 от боковой стенки кассеты. При этом ползуны 5 сталкивают нижние из изделий в лунки.

При ослаблении усилия, приложенного к рычагу, последний возвращается пружиной в исходное положение. Цикл повторяется.

Использование предлагаемого изобретения дает возможность механизировать и производить точную поштучную укладку иЗделий, например кирпичей в лунки горизонтального ряда стены.

Формула изобретения

1. Кассета для транспортирования штучнь|х изделий, имеющих форму параллелепипеда, содержащая прямоугольный коробимеющий расположенные одно против другого загрузочное отверстия, и установленн е со стороны разгрузочного отверстия приспособление поштучной выдачи изделий, включающее упор и подпружиненный рычаг, отличающаяся тем, что, с целью улучшения условий эксплуатации, кассета снабжена дополнительными приспособлениями поштучной выдачи изделий и разделена вертикальными перегородками на ряд отсеков, при этом приспособления поштучной выдачи размещены на боковой стенке короба последовательно напротив отсеков, каждое из приспособлений поштучной выдачи снабжено смонтированным с возможностью возвратно-поступательного движения ползуном, шарнирно соединенным с рычагом, а упор выполнен в виде планки, жестко укрепленной на нижней кромке

15 короба со стороны подпружиненного рычага.

2. Кассета по п. 1, отличающаяся тем, что, с целью повышения механизации работы она снабжена кулачковым механизмом для взаимодействия с подпружиненным рычагом приспособления поштучной

gg выдачи изделий.

1535774

Составитель Н. Ежов

Редактор Ю. Середа Техред И. Верес Корректор Т. Малец

Заказ 79 Тираж 509 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб.. д. 4 5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 1О!
