Способ предотвращения биообрастаний в системах оборотного водоснабжения

Способ предотвращения биообрастаний в системах оборотного водоснабжения

Иллюстрации

Показать все

Реферат



Изобретение относится к способам предотвращения биообрастаний в водных системах, может быть использовано для борьбы с обрастанием труб и теплообменников оборотных систем и позволяет повысить эффективность предотвращения биообрастаний. Оборотную воду пропускают через загрузку из смеси гидрофильных и гидрофобных волокон при массовом соотношении 1 : 1 - 6, преимущественно 1 : 2 - 4. Загрузку выполняют в виде ершей. В качестве гидрофильных волокон используют стеклянное или базальтовое волокна, в качестве гидрофобных - капроновое или полиэтилентерефталатное. Способ позволяет на 8% повысить эффективность предотвращения биообрастаний. 1 з.п. ф-лы, 1 табл.

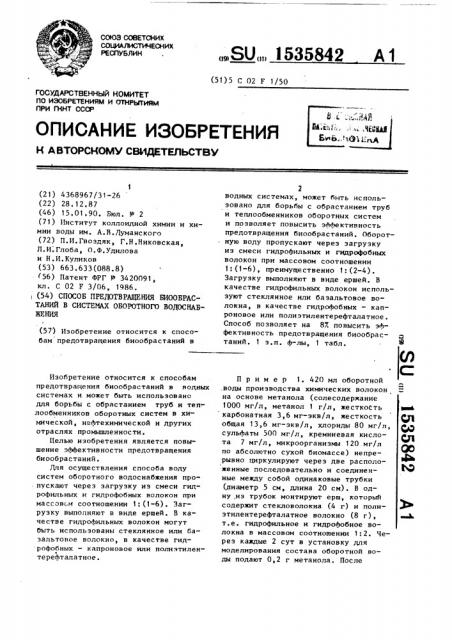

СОЮЗ СОВЕТСКИХ социАлистичесних

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ пО изОБРетениям и ОткРытиям пРи плант сссР (21) 4368967/31-26 (22) 28.12.87 (46) 15.01.90. Бюл. Р 2 (71) Институт коллоидной химии и химии воды им. А.В.Думанского (72) П.И.Гвоэдяк, Г.Н.Никовская, Л.И.Глоба, О.Ф.Удилова и Н.И.Куликов (53) 663 ° 633(088.8)

i56) Патент ФРГ Р 3420091, кл. С 02 F 3/06, 1986.

i (54) СПОСОБ ПРЕДОТВРАЩЕНИЯ BHOOSPACТАНИЙ В СИСТЕМАХ ОБОРОТНОГО ВОДОСНАБЖЕНИЯ (57) Изобретение относится к способам предотвращения биообрастаний в

Изобретение относится к способам предотвращения биообрастаний в водных системах и может быть использовано для борьбы с обрастанием труб и теплообменников оборотных систем в химической, нефтехимической и других отраслях промьппленности.

Целью изобретения является повышение эффективности предотвращения биообрастаний.

Для осуществления способа воду систем оборотного водоснабжения пропускают через загрузку из смеси гидрофильных и гидрофобных волокон при массовкам соотношении 1:(1-6). Загрузку выполняют в виде ершей. В качестве гидрофильных волокон могут быть использованы стеклянное или базальтовое волокно, в качестве гид рофобных — капроновое или полиэтилентерефталатное.

„„SU„„1535842 А 1 (51)5 С 02 F 1/50

2 водных системах, может бить использовано для борьбы с обрастанием труб и теплообменников оборотных систем и позволяет повысить эффективность предотвращения биообрастаний. Оборотную воду пропускают через загрузку из смеси гидрофильных и гидрофобных волокон при массовом соотношении

1:(1-6), преимущественно 1:(2-4).

Загрузку выполняют в виде ершей. В качестве гидрофильных волокон используют стеклянное или базальтовое волокна, в качестве гидрофобных — капроновое или полиэтилентерефталатное.

Способ позволяет на 8Х повысить эффективность предотвращения биообрастаний. 1 э.п. ф-лы, 1 табл.

Пример 1. 420 мл оборотной .воды производства химических волокон на основе метанола (солесодержание

1000 мг/л, метанол 1 г/л, жесткость карбонатная 3,6 мг-экв/л, жесткость общая 13,6 мг-экв/л, хлориды 80 мг/л, сульфаты 500 мг/л, кремниевая кислота 7 мг/л, микроорганизмы 120.мг/л по абсолютно сухой биомассе) непрерывно циркулируют через две расположенные последовательно и соединенные между собой одинаковые трубки (диаметр 5 см, длина 20 см). В одну,из трубок монтируют ерш, который содержит стекловолокна (4 r) и полиэтилентерефталатное волокно (8 г), т.е. гидрофильное и гидрофобное волокна в массовом соотношении 1:2. Через каждые 2 сут в установку для моделирования состава оборотной воды подают 0,2 r метанола. После

1535842

Эффективность предотвращения биообрастаний, X

Оборотная вода

Массовое соотно

Тип волокна загрузки

Опыт асса иобрасания, г шение гидрофобных волокон загрузки елка

500

Без загрузки

Стеклянное (прототип)

Базальтовое

Полиэтилентерефталатное

Капроновое

Стеклянное: полиэтилентерефталатное

1 Производ2 ства хи89,6

89,0

52

55 мических

3 волокон

90,6

90,2

90.4

47

49

1:0,25

1:0,5

92,0

97,0

97„6

97.0

94,4

94,0

12

28

1:1

1:2

1:3

1:4

1 .5

1:6

9

11

12

20 сут работы установки воду сливают, десорбируют 0,01 н. раствором NaOH ° образовавшиеся на стенках трубок биообрастания и определяют их массу (по белку).

Степень предотвращения биообрастаний по сравнению с контролем составляет 97Х.

П р и и е р 2. Аналогично примеру 1 осуществляют циркулирование оборотной воды нефтехимического производства (солесодеркание 800 мг/л, фосфаты 150 мг/л, сульфаты 150 мг/л, жесткость общая 10,6 мг-экв/л, рН 7,2 15 углеводороды 3 г/л, микроорганизмы

120 мг/л по абсолютно сухой массе).

Через каждые 2 сут в установку для моделирования состава оборотной воды подают 0,4 г н-гексадекана. Загрузка в виде ерша содержит стекловолокно (4 r) и полиэтилентерефталатное во" локно (8 r) . т.е. гидрофильное и гидрофобное волокна в массовом соотношении 1:2. Степень предотвращения 25 биообрастаний по сравнению с контролем составляет 96,1_#_.

В таблице представлены данные по эффективности предотвращения биообрастаний в оборотной воде производ- 30 ства химических волокон и нефтехимического производства в зависимости от состава используемой загрузки.

Использование загрузки из смеси гидрофильных и гидрофобных волокон в массовом соотношении 1:(1-6), преимущественно 1:(2-4), позволяет повысить эффективность предотвращения биообрастаний в оборотных системах производства химических волокон и нефтехимического производства на 81.

Формула и з о б р е т е н и я

1. Способ предотвращения биообрастаний в системах оборотного водоснабжения, включающий пропускание воды через волокнистую загрузку, выполненную в виде ершей, о т л и ч а ю— шийся тем, что, с целью повышения эффективности предотвращения биообрастаний, в качестве волокнистой. загрузки используют смесь гидрофильных и гидрофобных волокон при массовом соотношении 1:(1-6).

2. Способ по и. 1, о т л и ч а ю-< шийся тем, что в качестве гидрофильных волокон используют стеклянное или базальтовое волокно, а в качестве гидрофобных — капроновое или полиэтилентерефталатное.

1535842

Продолжение таблицы

3 1 4 ) 5

91,2

90,0

96,8

90,8

90,0

96,4

90,6

1 7

1:0,5

1:2

1:7

1:0,5

1:2

1:7

Базальтовое: полиэтилентереАталатное

Стеклянное: капроновое

Нефтехимического производства

67

88,5

87,5

89.8

23

Базальтовое: полиэтилентерефталатное

Стеклянное: капроновое

Составитель А,Стадник

Техред М.Дидык Корректор Л. Бескид

Редактор Т.Лазоренко

Заказ 82 Тира к 778 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óêrîðîä, ул. Гагарина, 101

14

16

17

18

19

21

26

27

28

29

31

32

33

34

36

37

Без загрузки

Стеклянное (прототип)

Базальтовое

ПолизтилентереАталатное

Капроновое

Стеклянное: полизтилентерефталатное

1:0,25

1:0,5

1:1

1:2

1:4

1:6

1:7

1:0,5

1:2

1:7

1:0,5

1:2

1:7

44

16

46

18

46

520

54

52

18

42

57

27

52

89,6

89,4

90,0

94,2

96,1

96,5

91,9

90,4

89,0

94,8

90,0

89,4

96,1

89,9
