Класс б 01п; 42k, 36,;

С 01п; 42k, 14ву № 153591

СССР!

Ф

1 0 C "л

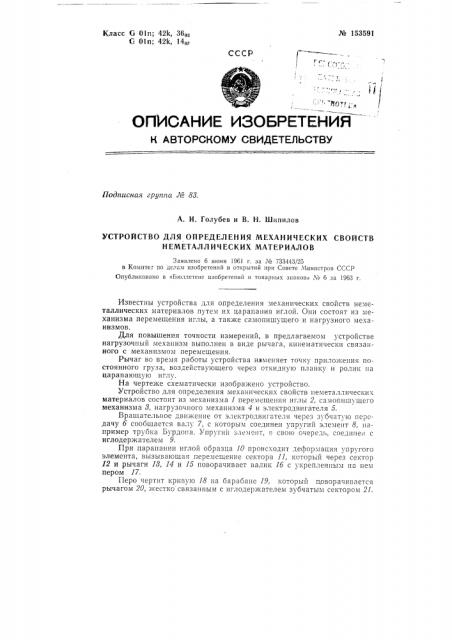

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 83.

А. И. Голубев и В. H. Шипилов

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ МЕХАНИЧЕСКИХ СВОЙСТВ

НЕМЕТАЛЛ ИЧЕСКИХ МАТЕРИАЛОВ

Заявлено 6 июня 1961 г. за № 733443/25 в Коиите" по делам изооретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 6 за 1963 г.

Известны устройства для определения механических свойств неметаллических материалов путем их царапания иглой. Они состоят из механизма перемещения иглы, а также самопишущего и нагрузного механизмов.

Для повышения точности измерений, в предлагаемом устройстве нагрузочный механизм выполнен в виде рычага, кинематически связанного с механизмом перемещения.

Рычаг во время работы устройства изменяет точку приложения постоянного груза, воздействующего через откидную планку и ролик на царапающую иглу.

На чертеже схематически изображено устройство.

Устройство для определения механических свойств неметаллических материалов состоит из механизма 1 перемещения иглы 2, самопишущего механизма 8, нагрузочного механизма 4 и электродвигателя 5.

Вращательное движение от электродвигателя через зубчатую передачу о сообщается валу 7, с которым соединен упругий элемент 8, например трубка Бурдона. Упругии элемент, L свою очередь, соед1п1ен с иглодержателем 9.

При царапании иглой образца 10 происходит деформация упругого элемента, вызывающая перемещение сектора 11, который через сектор

12 и рычаги 18, 14 и 15 поворачивает валик 16 с укрепленным на нем пером 17.

Перо чертит кривую 18 на барабане 19, который поворачивается рычагом 20, жестко связанным с иглодержателем зубчатым сектором 21.

:","з 153591

Одновременно с перемещением иглы вырастают нагрузки íà «ее. Это происходит потому, что ролик 22, «а который опирается рычаг 28 с грузом 24, движется по направлению к оси 25 поворота рычага.

Уменьшение действия ролика на рычаг, вызывает противодействие рычага на иглодержатель и иглу.

Предлагаемое устройство упрощает методику изучения свойств неметаллических материалов, в том числе и с неоднородной структурой, повышает производительность измерений и увеличивает надежность результатов.

Предмет изобретения

Устройство для определения механических свойств «еметаллических материалов путем их царапания иглой, содержащее механизм перемещения иглы, самопишущий и нагрузочный механизмы, о т л и ч а ю щ е ес я тем, что, с целью повышения точности измерений, в нем нагрузочный механизм выполнен в виде кинематически связанного с механизмом перемещения рычага, который во время работы устройства изменяет точку приложения постоянного груза, воздействующего через откидную планку и ролик на царапающую иглу.
