Способ возведения взрывонабросного сооружения в горном каньоне

Способ возведения взрывонабросного сооружения в горном каньоне

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству. Цель изобретения - снижение стоимости работ и сокращение сроков строительства. При возведении взрывонабросного сооружения, в частности плотины, центральную часть сооружения создают путем принудительного лавинообразного обрушения массива горных пород по плоскостям скольжения. Плоскости скольжения образуют взрыванием зарядов рыхления. Перед взрывом массива горных пород в пределах проектного очертания сооружения предварительно создают ограждающие упорные банкеты. Отметку гребня банкета расчитывают по формуле. 2 ил.

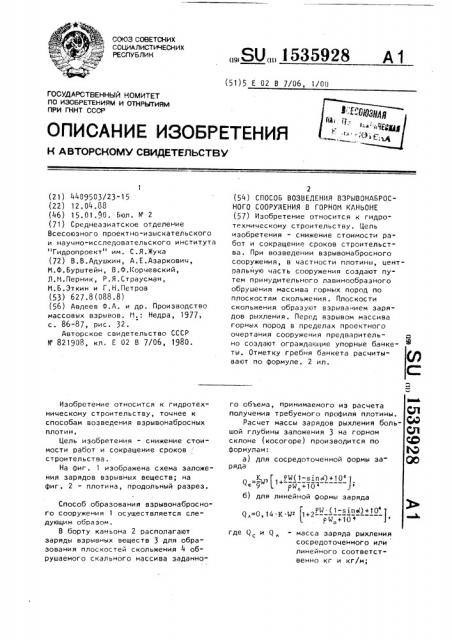

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ где () и Q„

- масса заряда рыхления сосредоточенного или линейного соответственно кг и кг/м;

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4409503/23-15 (22) 12.04.88 (46) 15.01.90. Бюл. N 2 (71) Среднеазиатское отделение

Всесоюзного проектно-изыскательского и научно-исследовательского института

"Гидропроект" им. С.Я.Жука (72) В.В.Адушкин, А.Е.Аэаркович, И.Ф.Бурштейн, В.Ф.1(орчевский, J1.N.Перник, P Я.Страусман, И.Б.Эткин и Г.Н.Петров (53) 627.8(088 ° 8) (56) Авдеев Ф.А. и др. Производство массовых взрывов. t1. Недра, 1977, с. 86-87, рис. 32.

Авторское свидетельство СССР

N 821908, кл. Е 02 В 7/06, 1980.

Изобретение относится к гидротехническому строительству, точнее к способам возведения вэрывонабросных плотин, Цель изобретения - снижение стоимости работ и сокращение сроков строительства.

На фиг. 1 изображена схема заложения зарядов взрывных веществ; на фиг. 2 - плотина, продольный разрез.

Способ образования взрывонабросного сооружения 1 осуществляется следующим образом.

В борту каньона 2 располагают заряды взрывных веществ 3 для образования плоскостей скольжения 4 обрушаемого скального массива заданно„„SU.„, 1535928 A 1 (51)5 Е 02 В 7/06, 1/00

2 (54) СПОСОБ ВОЗВЕДЕНИЯ ВЗРЦВОНАБРОСНОГО СООРУЖЕНИЯ В ГОРНОМ KAНЬОНЕ (57) Изобретение относится к гидротехническому строительству. Цель изобретения - снижение стоимости работ и сокращение сроков строительства. При возведении взрывонабросного сооружения, в частности плотины, центральйую часть сооружения создают путем принудительного лавинообразного обрушения массива горных пород по плоскостям скольжения. Плоскости скольжения образуют вэрыванием зарядов рыхления. Перед взрывом массива горных пород в пределах проектного очертания сооружения предварительно создают ограждающие упорные банкеты. Отметку гребня банкета расчитывают по формуле. 2 ил.

ro обьема, принимаемого иэ расчета получения требуемого профиля плотины.

Расчет массы зарядов рыхления большой глубины заложения 3 на горном склоне (косогоре) производится по формулам: а) для сосредоточенной формы заряда (PW(1 s in )+104 ) а =К143 1+ — -- — — — — ° с 9 pW +104 б) для линейной формы заряда

О 14 K W> !1+2РИ (1-Я1п )+1О 1 р W,+104

1535928 расчетный удельный расход ВВ для зарядов выброса, кг/м ; линия наименьшего сопротивления заряда, м; плотность грунта, кг/мз; угол наклона свободной поверхности (склона) к горизонту, град; значение линии наименьшего сопротивления, при превышении которого необходимо вводить поправку на глубину заложения, W =15 м.

Для ограничения бокового растекания обрушенной гарной массы 5 вдоль каньона 2 в пределах проектного очертания сооружения 1 предварительно О создаются боковые упорные банкеты 6, например, взрывами на сброс, высота которых определяется по формуле

h=H-mL, где Н - отметка гребня плотины 1; 25 кратчайшее расстояние от гребня плотины 1 до гребня упорного банкета 6;

m - заложение боковых граней 7, равное m=tp d — угол накло30 на боковых граней 7 плотины 1).

В связи с тем, что движение обрушаемого массива происходит за счет сил гравитации и энергия взрыва расходуется только для образования плоскостей скольжения, т.е. отрыва обрушаемого массива от основного, масса зарядов весьма незначительна по сравнению со взрывами на выброс или сброс.

Соответственно значительно сокращаются объем подготовительных работ по проходке выработок, потребность во взрывчатых веществах и значительно снижается сейсмический эффект взрыва, Формула изобретения

Способ возведения взрывонабросного сооружения в горном каньоне, например плотины, включающий проходку выработок, размещение в них взрывчатых веществ с последующим их взрыванием, отличающийся тем, что, с целью снижения стоимости работ и сокращения сроков строительства, центральную часть сооружения создают путем принудительного лавинообразного обрушения массива горных пород по плоскостям скольжения, образованным взрыванием зарядов рыхления, при этом перед взрывом массива горных пород в пределах проектного очертания сооружения предварительно создают ограждающие упорные банкеты ,с отметками гребня h, определяемыми по формуле

Ь=Н-mL, где Н - отметка гребня плотины, м;

Ь - кратчайшее расстояние от гребня плотины до гребня упорного банкета, м;

m - заложение боковых граней плотины, равное tp a((8 — угол наклона боковых граней плотины);

1535928
