Устройство для уплотнения грунтов

Устройство для уплотнения грунтов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для уплотнения грунтов и позволяет повысить производительность. Устройство для уплотнения грунтов содержит базовую машину, направляющую 3, траверсу 6, крюковой захват 9, канатный блок 10. Канатный блок 10 снабжен пальцами 11, закрепленными по периметру торцовых поверхностей блока 10 параллельно оси. Крюковой захват 9 выполнен из двух частей, соединенных между собой посредством шарнира и пружины 16. Нижняя часть захвата 9 имеет прорезь 12. Верхняя часть захвата 9 снабжена пальцами. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) Ì (11) (51) 5 Е 02 D 3/046

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ П(НТ СССР

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

1 (21 ) 4 21 0498/23-3 3 (22) 16.03.87 (46) 15. 01. 90. Бюл. М 2 (71) Конструкторско-технологическое бюро с опытным производством при Институте строительства и архитектуры

Госстроя БССР (72) В.М. Безверхий, Б.Н. Шатило, В.Г. Навель (53) 624,134.16 002.5(088.8) (56) Авторское свидетельство СССР

Х 273741, кп. Е 01 С 19/34, 1969. (54) УСТРОЙСТВО Д11Я УПЛОТНЕНИЯ ГРУНТОВ

2 (57) Изобретение относится к устройствам для уплотнения грунтов и позволяет повысить производительность. Устройство для уплотнения грунтов содержит базовую машину, направляющую 3, траверсу 6, крюковой захват 9, канатный блок 10. Канатный блок 10 снабжен пальцами 11, закрепленньии по периметру торцовых поверхностей блока 10 параллельно оси. Крюковой захват 9 выполнен из двух частей, соединенных между собой посредством шарнира и пружины 16. Нижняя часть захвата 9 имеет прорезь 12. Верхняя часть захвата

9 снабжена пальцами. 3 ил.

1535938

Иэобретение относится к устройствам для уплотнения грунтов.

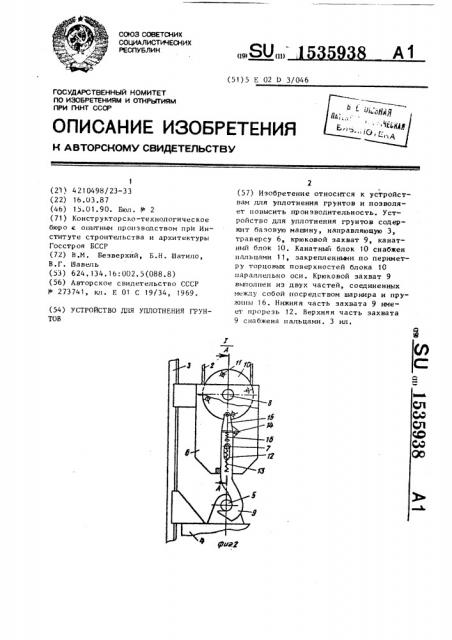

Цель изобретения — повышение произ водительности, На фиг. 1 изображено устройстводля уплотнения грунтов, общий нид; на фиг. 2 — узел I на фиг. 1; на фиг. 3 разрез А-Л на фиг. 2.

Устройство для,уплотнения грунтов содержит базовую машину 1 с тяговым канатом 2, на направляющей 3 которой подвижно смонтирована трамбовка 4 трамбующий орган с серьгой 5, траверса 6, на осях 7 и 8 которой смонтиро- 15 нани канатный блок 10 с пальцами 11, крюковой захват 9 снабжен прорезью

12 и пружиной 13, а также шарнирно закрепленной на оси 14 П-образной защелкой 15 с возвратной пружиной 16 20 и пальцами 17, Устройство работает следующим образом.

В исходном положении крюковой захват 9 соединен с серьгой 5 трамбовки 25

4, при этом под действием веса трамбовки 4 крюковой захват находится в нижнем положении, упираясь верхней частью прорези 12 в ось 7 при растянутой пружине 13, При подъеме травер- 30 сы 6 с трамбовкой 4 канатный блок 10 вращается против часовой стрелки, при этом пальцы 11, последовательно воздействуя на пальцы 17, отклоняют П-образную защелку 15, не препятствуя ее подъему. При достижении необходимой высоты п1 оиэводят опускание траверсы

6, при этом канатный блок 10 меняет направление вращения и один иэ пальцев 11, воздействуя на пальцы 17 П-образной зашелни 15, поворачивает крю40 коной захват 9, освобождая серьгу 5 трамбовки 4, которая падает нниэ. После снятия нагрузки крюковой захват 9 под действием пружины перемещается в верхнее положение до упора нижней части прорези 12 в ось 7, при этом пальцы 17 защелки 15, также перемещаясь вверх, выходят из зоны действия

iraëböåí 11, обеспечивая их круговое перемещение без воздействия на крюковой захват 9. При контакте крюкового захвата 9 с серьгой 5 трамбовки 4 он отклоняется и захватывает серьгу, после чего цикл подъема и сбрасывания повторяется.

Фор мула изобретения

Устройство для уплотн ения rp унтов, включающее базовую машину, направляющую, подвижную относительно направляющей траверсу, крюковой захват, шарнирно соединенный с траверсой с помощью горизонтальной оси с ноэможностью поворота в вертикальной плоскости относительно траверсы, установленный на траверсе канатный блок, трамбующий орган, о т л и ч а ю щ е ес я тем, что, с целью повышения tlpo иэводительности, канатный блок снабжен упорами в виде пальцев, закрепленных по периметру торцовых поверхностей блока параллельно оси, а крюковой захват выполнен из двух частей соединенных между собой посредством шарнира и пружины, причем нижняя часть крюкового захвата имеет прорезь и подпружинена относительно оси, проходящей через нее, а верхняя часть снабжена пальцами, контактирующими с пальцами канатного блока.

1535938,4-А

Составитель Т. Мачихина

Техред М .Дидык Корректор Т, Малец

Редактор Л. Долинич

Заказ 87 Тирам 535 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
