Блокировочное устройство автоклава

Блокировочное устройство автоклава

Иллюстрации

Показать все

Реферат



Изобретение предназначено для оснащения затворов сосудов высокого давления с байонетным соединением крышки 15 и корпуса 1. Цель изобретения - повышение надежности и безопасности работы. Механизмом привода 5 посредством штока 6, свободно передвигающегося в направляющих 7, шарнира 8, ползуна 9, стойки 4 перемещают полку 3 (или штыри 10 вилки), совершающую поворот относительно шарнира 2, в межзубьевое пространство 11 байонетного соединения. Несанкционированное открытие крышки ограничено величиной зазора безопасности б. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ пО изОБРетениям и ОтнРытиям пРи Гннт сссР (21) 4409160/25"29 .(22) 14.04.88 (46) 15.01.90. Вюл. Р 2 (71) Всесоюзный научно-исследовательский институт цементного машиностроения (72) С.Н. Кузнецов, С.И. Анучин и A.Í. Князькова (53) 683.54 (088.8) (56) Авторское свидетельство СССР

Ф 469028, кл. Р 17 С 13/10, 1972. (54) БЛОКИРОВОЧНОЕ УСТРОЙСТВО АВТОКЛАВА (57) Изобретение предназначено для

„„SU„„3536313 А1 (51)5 F 16 J 13/06, P 17 С 13/ОО

2 оснащения затворов сосудов высокого давления с байонетным соединением крышки. 15 и корпуса 1. Цель изобретения — повышение надежности и безопасности работы. Иеханизмом привода

5 посредством штока 6, свободно передвигающегося в направляющих 7, шарнира 8, ползуна 9, стойки 4 перемещают полку 3 (или штыри 10 вилки), совершающую поворот относительно шарнира 2, в межзубьевое пространство

11 байонетного соединения. Несанкционированное открытие крышки ограничено величиной зазора безопасности б.

1 з.п.4-лы, 3 ил.

1536113

Изобретение относится к машиностроению и предназначено для оснащения затворов сосудов высокого давления периодического действия с байо5 нетным соединением крышки и корпуса.

Целью изобретения является повыше- ние надежности и безопасности работы.

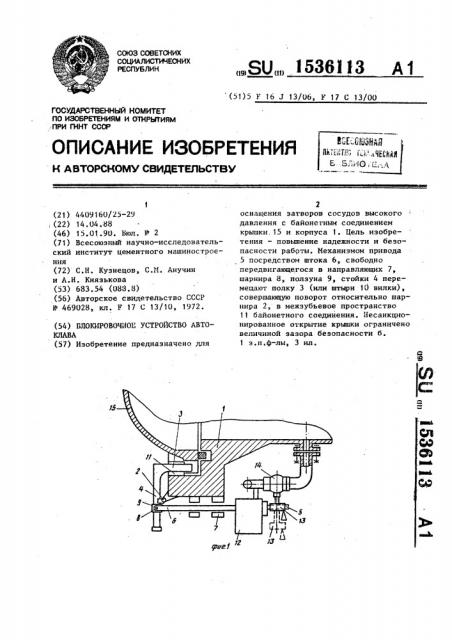

На фиг.1 изображен фрагмент продольного сечения сосуда высокого дав- 1О ления с предлагаемым блокировочным устройством в заблокированном состоянии; на фиг.2 — две проекции полки

Г-образного коромысла, выполненной

s виде вилки со штырями (штрихами по- 15

1 казана стойка) ° на фиг.3 — фрагмент

Ф поперечного вида байонетного соединения с сечениями штырей в межзубьевом пространстве °

Блокировочное устройство установ.лено на сосуде высокого давления,, включающего 4ичанец 1 байонетного сое динения, посредством шарнира 2 и со,держит стопорный элемент, состоящий :из двух частей Г-образного коромысла, 25 выполненного в виде полки 3 и стойки

4 и механизма привода S co штоком 6, установленным свободно с возможностью поступательного перемещения в направляющих 7. Стойка 4 Г-образного коромысла соединена с фланцем 1 посредством шарнира 2 и на ней установлен ползун 8, шарнирно соединенный со штоком 6. По варианту фиг. 2,3 полка 3 выполнена в виде вилки 9,,состоящей из трех штырей 10, разме щенных в трех межзубьевых пространствах 11 байонетного соединения.

Иток 6 приводится в движение механизмом привода 5 и взаимодействует с паро(мембрано)-электрическим усгройством 12 блокировки с маховиком

13 и вентилем 14. Окружной поперечный размер А полки 3 выполнен меньше размера Б межзубьевого пространства на величину зазора безопасности Х, Устройство работает следующим образом.

Осуществляют силовое замыкание байонетного соединения крышки 15 с фланцем 1 сосуда высокого давления.

Механизмом привода 5 перемещают шток

6 влево (согласно фиг.1) в направляющих 7. Воздействие от штока 6 посредством шарнира 2 и ползуна 8 передается на стойку 4 Г-образного коромысла и полка 3 (или штыри 10 вилки

9), совершая поворот относительно шарнира 2, входят в межзубьевое пространство 11 байонетного соединения. Несанкционированное открытие крышки 15 (например, в результате случайного включения механизма поворота байонетного соединения) ограничено величиной зазора безопасности, который выбирают равным -10% от окружной длины зуба байонетного соединения. Дальнейшему повороту крышки препятствует полка 3 Г-образного коромысла. Открытие крышки сосуда высокого давления осуществляется в обратном порядке.

Формула изобретения

1. Блокировочное устройство автоклава, содержащее корпус с фланцем байонетное соединение, стопорный элемент и механизм привода со штоком, установленный в направляющих, о т л ич а ю щ е е с я тем, что, с целью повышения надежности и безопасности работы, стопорный элемент выполнен в виде содержащего полку и стойку с ползуном Г-образного коромысла, шарнирно соединенного с фланцем корпуса и установленного с возможностью взаимодействия с зубьями байонетного соединения при стопорении, шток установлен в направляющих свободно и одним концом шарнирно соединен с ползуном,а другим — с механизмом привода.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что полка Г-образного коромысла выполнена в виде вийки.

1535113

Составитель В. Ткачев

ТехредЛ.Сердюкова Корректор Т. Палий

Редактор О. Спесивых

Заказ 96 Тираж 552 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям.при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
