Способ измерения массы протяженного изделия

Способ измерения массы протяженного изделия

Иллюстрации

Показать все

Реферат



Изобретение относится к способам измерения массы, в частности к измерению массы протяженных изделий, и позволяет расширить область применения за счет измерения массы изделий переменной жесткости, закрепленных с двух концов. Согласно способу нагружают изделие равномерно распределенной нагрузкой, измеряют максимальный прогиб, возбуждают и измеряют резонансную частоту колебаний и по расчетной формуле определяют погонную массу изделия.

СОЮЗ СОВЕтСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) А3 (51) 5 G 01 G 3/!6

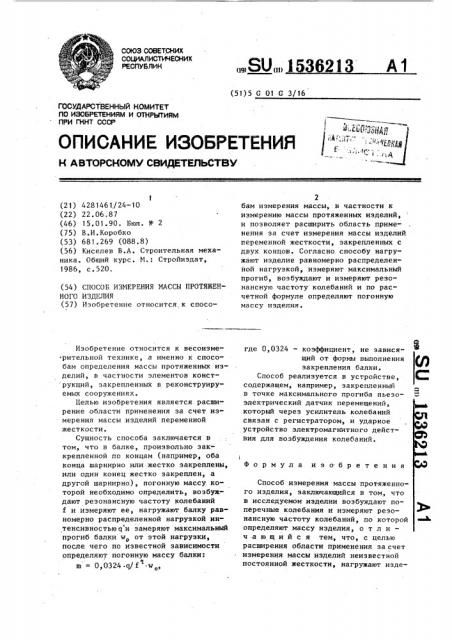

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

) ;, И.",1."„Ц@

: -««1(:

F .„.„.„..

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4281461,/24-10 (22) 22.06.87 (46) 15. 01. 90. Бюл. ¹ 2 (75) В.И.Коробко (53) 681.269 (088.8) (56) Киселев В.А. Строительная механика. Общий курс, M.: Стройиздат, 1986, с.520. (54) СПОСОБ ИЗМЕРЕНИЯ МАССЫ ПРОТЯЖЕННОГО ИЗДЕЛИЯ (57) Изобретение относится к спосоИзобретение относится к весоизмерительной технике, а именно к способам определения массы протяженных иэделий, в частности элементов конст рукций, закрепленных в реконструируемых сооружениях.

Целью изобретения является расширение области применения за счет измерения массы изделий переменной жесткости.

Сущность способа заключаетея в том, что в балке, произвольно зак.— .крепленной по концам (например, оба конца шарнирно или жестко закреплены, или один конец жестко закреплен, а другой шарнирно), погонную массу. которой необходимо определить, возбуждают резонансную частоту колебаний

f и измеряют ее, нагружают балку равномерно распределенной нагрузкой интенсивностью q"и замеряют максимальный прогиб балки «« от этой нагрузки, после чего по известной зависимости определяют погонную массу балки: ш = 0,0324 q/ f -v

2 бам измерения массы, в частности к измерению массы протяженных изделий, и позволяет расширить область применения за счет измерения массы изделий переменной жесткости, закрепленных с двух концов. Согласно способу нагружают изделие равномерно распределенной нагрузкой, измеряют максимальный прогиб, возбуждают и измеряют резонансную частоту колебаний и по расчетной формуле определяют погонную массу изделия. где 0,0324 — коэффициент, не зависящий от формы выполнения закрепления балки.

Способ реализуется в устройстве, содержащем, например, закрепленный в точке максимального прогиба пьезоэлектрический датчик перемещений, который через усилитель колебаний связан с регистратором, и ударное устройство электромагнитного действия для возбуждения колебаний.

1 формула изобретения

Способ измерения массы протяженного изделия, заключающийся в том, что в исследуемом изделии возбуждают поперечные колебания и измеряют резонансную частоту колебаний, по которой определяют массу изделия, о т л и ч а ю шийся тем, что, с целью расширения области применения за счет измерения массы изделий неизвестной постоянной жесткости, нагружают изде153б 213

4 где ш

m 0 0324 - —

Э f2v 1 е

W о

Составитель С.Плахов

Редактор M.Áàíäóðà Техред M.Пидык, Корректор И. tilapo

Заказ 101 Тираж 41! Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д; 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðoä, ул. Гагарина,101 лие равномерно распределенной нагрузкой, затем измеряют максимальный прогиб изделия и вычисляют погонную массу иэделия из соотношения погонная масса исследуемого изделия; интенсивность равномерно распределенной нагрузки, резонансная частота колебаний изделия; максимальный прогиб иэделия.
